Great Plains Manufacturing, Inc. Настройка 73
2013-02-12 401-651M -RUS
• Если колесо опускается несвободно, отпустите болт
и немного выдвиньте рычаг с колесом, чтобы
колесо и рычаг двигались свободно.Затяните болт
с уссилием:
Болт 1/2 класса 5 (сошник 25 серии) - 102 Нм.
Болт 1/2 класса 8 (сошник 25 серии) - 149 Нм).
Примечание:Для получения дополнительной информации см.
“Таблицу значений усилия затяжки болтов”
на Стр. 131.
6. Продолжайте поворачивать регулировочную гайку и
двигать рычаг колеса до тех пор, пока не
отрегулируете их. После получения нужного
результата затяните шарнирный болт с усилием
149 Нм.
Настройка чистиков опорных колес
См. рис. 85
Чистики опциональны и могут быть полезны в условиях
повышенной влажности при налипании грязи на колеса
контроля глубины, что приводит к изменению глубины
высева.
Для настройки чистиков:
1. Ослабьте гайку .
2. Сдвиньте чистик к боковому колесу так, чтобы
он коснулся колеса.
3. Отодвиньте его от колеса , оставив между ними
зазор в 3 мм в точке .
4. Поверните чистик вправо и влево вокруг болта и
убедитесь, что он не касается колеса. Если он
может коснуться колеса, отодвиньте его.
5. С помощью болта отрегулируйте угол чистика
таким образом, чтобы зазор был постоянным.
6. Затяните гайку .

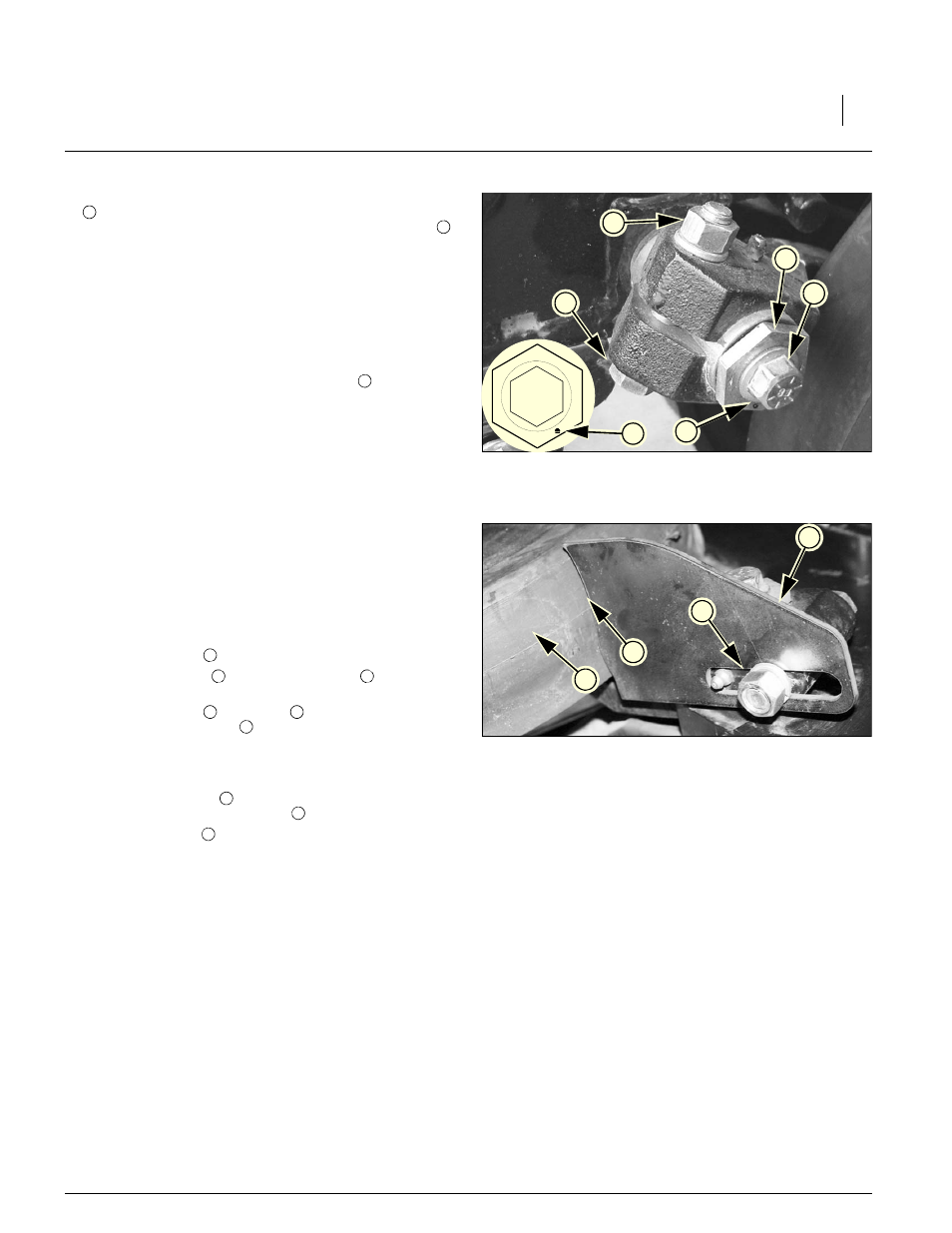

. Рисунок 86
Настройка бокового колеса
3
2
1
4 4
1
1
1
2
8
Рисунок 87
Настройка чистика бокового колеса
5
6
7
5
6 8
6 8
7
5
7
5
