152
YP425A, YP625A и YP825A
Great Plains Manufacturing, Inc.
401-651M
-RUS
2013-02-12
Крепления
См. рис. 140
36. Выберите два (YP425A) или четыре (YP625/825A)
крипления:
407-389D WET BOOM U-BOLT PLATE
и четыре или восемь гаек:
803-068C NUT HEX FLANGE 3/8-16 PLT
37. Поместите каждую пластинку, заканчивающуюся
тремя отверстиями
на U-образную стремянку
.
Закрепите гайками
.
38. Выберите два (YP425A) или четыре (YP625/825A)
крепления:
407-137D FERTILIZER BOOM MOUNT
и четрые или восемь комплектов:
802-159C HHCS 5/16-18X1 GR5
804-009C WASHER LOCK SPRING 5/16 PLT
803-008C NUT HEX 5/16-18 PLT
39. Присоедините каждое крепление
к каждой
пластинке
. Закрепите болтом
, гровером
и
гайкой
.
Крепление штанги
40. Выберите две (YP425A) или четыре (YP625/825A) U-
образных стремянки:
806-152C U-BOLT 1/4-20 X 1.125 X 2 RND
и четрые или восемь гаек:
803-088C NUT HEX LOCK 1/4-20 FLG
41. Заркепите штангу
над каждым креплением
U-образной стремянкой
и стопорной гайкой
.
Не перетягивайте. Затягивайте стопорные гайки так, чтобы
пердотвратить вращение штанги. Если же Вы затяните
гайки до табличного значения размера
1
/
4
-20, труба может
повредиться.
Установка предохранительного
клапана с манометром
См. рис. 141
42. Выберите один болт:
806-150C U-BOLT 3/8-16 X 7 1/32 X 6 GR5
43. Расположите U-образную стремянку в соответствии
с моделью сеялки:
YP425A: справа крайней левой U-образной
стремянки штанги.
YP625A: слева от центральной трубы
YP825A: слева от центральной трубы
44. Выберите один манометр:
829-104C GAUGE 100 PSI 4IN STAINLESS
который предварительно собран на заводе,
фитинги, клапан, сливочный шланг и крепление.
45. Выберите две гайки:
803-068C NUT HEX FLANGE 3/8-16 PLT
46. Расположите манометр
на U-образной
стремянке
, манометром вверх, лицом вперед.
Закрепите гайкой
.
63
68
61
69
71
66
55
67
62
70

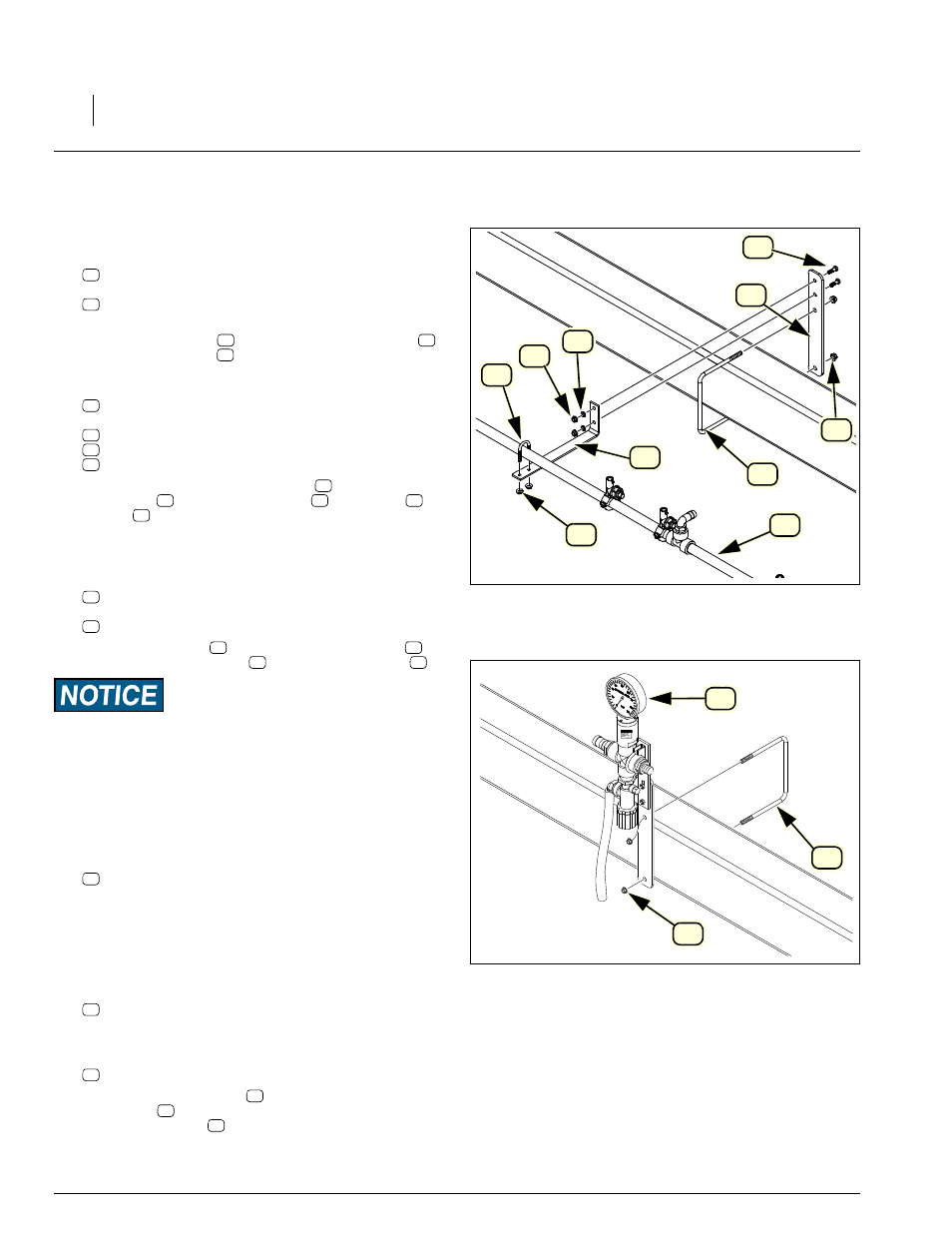

Рисунок 142
Крепление штанги
63
68
63
70
68
62
66
55
67
62
63
66
55
67
71
69
72
70
68
Рисунок 143
Предохранительный клапан
61
62
71
69
70
72
68
72
70
68
