Система давления и высева
См. рис. 35, на стр. 38, и рис. 36.
Гидравлический вентилятор обеспечивает подачу воз-
духа исключительно для работы высевающего аппарата.
Скорость вентилятора устанавливается оператором
(стр. 42), как правило, посредством изменения
гидравлического потока системы.
Регулируемая вручную поворотная заслонка
установлена на выходе вентилятора. См. рекомендации
по ее настройке на стр. 42.
Система трубопроводов
доставляет поток воздуха от
вентилятора к сеялке. Благодаря ее особой конструкции
давление равномерно распределяется по всей ширине
сеялки.
Отдельные распределительные трубки
направляют
поток воздуха к каждой высевающей секции.
Семена из высевного ящика
под своим весом
попадают в высевающие трубки , и далее ко входу в
высеваю-щий аппарат Air-Pro ® .
Настраиваемая вручную заслонка для семян
контролирует уровень семян в высевающем аппарате.
Заслонка также минимизирует потери воздуха в
высевающей трубке и может использоваться при
отключенных сошниках. См. рекомендации по настройке
заслонки на стр. 75.
Воздух из высевающего аппарата выходит под давлением
через ячейки высевающего диска, а также удержи-
вает семена в ячейках до их попадания в высевающую
трубку .
Датчик высевающей трубки фиксирует прохождение
семян.Семена среднего и большого размера подсчиты-
ваются поштучно. Чувствительность к мелким семенам
может быть ограничена в связи с функцией забивания
рядов.
Несколько рядов сеялки имеют порт
изме-рения
давления воздуха в системе. Линия , соеди-няющая
эти ряды с корпусом датчика давления возду-ха
tпозволяет определить средний уровень давления.
Средний уровень давления, отображаемый на манометре
Magnehelic ® находится в поле зрения тракториста.
Информация по использованию манометр при настройке
вентилятора находится на стр. 55.
Датчик
каждой высевающей трубки подает инфор-
мацию о прохождении семян на монитор контроля высе-
ва. Более крупные семена учитываеются поштучно,
Примечание: Использование специальный дисков без ячеек
(стр. 79) и закрытой заслонки для семян(стр. 75),
чрезвычайно важно при отключении датчика рядов.
Примечание: При отключении датчика рядов использование
обычного диска без семян или открытой заслонки
приводит к разбалансированию пневматической
системы. Несоблюдение вышеуказанных требо-
ваний приведет к отображению ошибочных
показателей давления на манометре.
Примечание: Не начинайте работу с выключенным вентилятором
или недостаточным уровнем давления в
трубопроводе. Высевающие аппараты должны быть
полностью заполнены зерном. По окончанию
работы очистите высевающий аппарат.

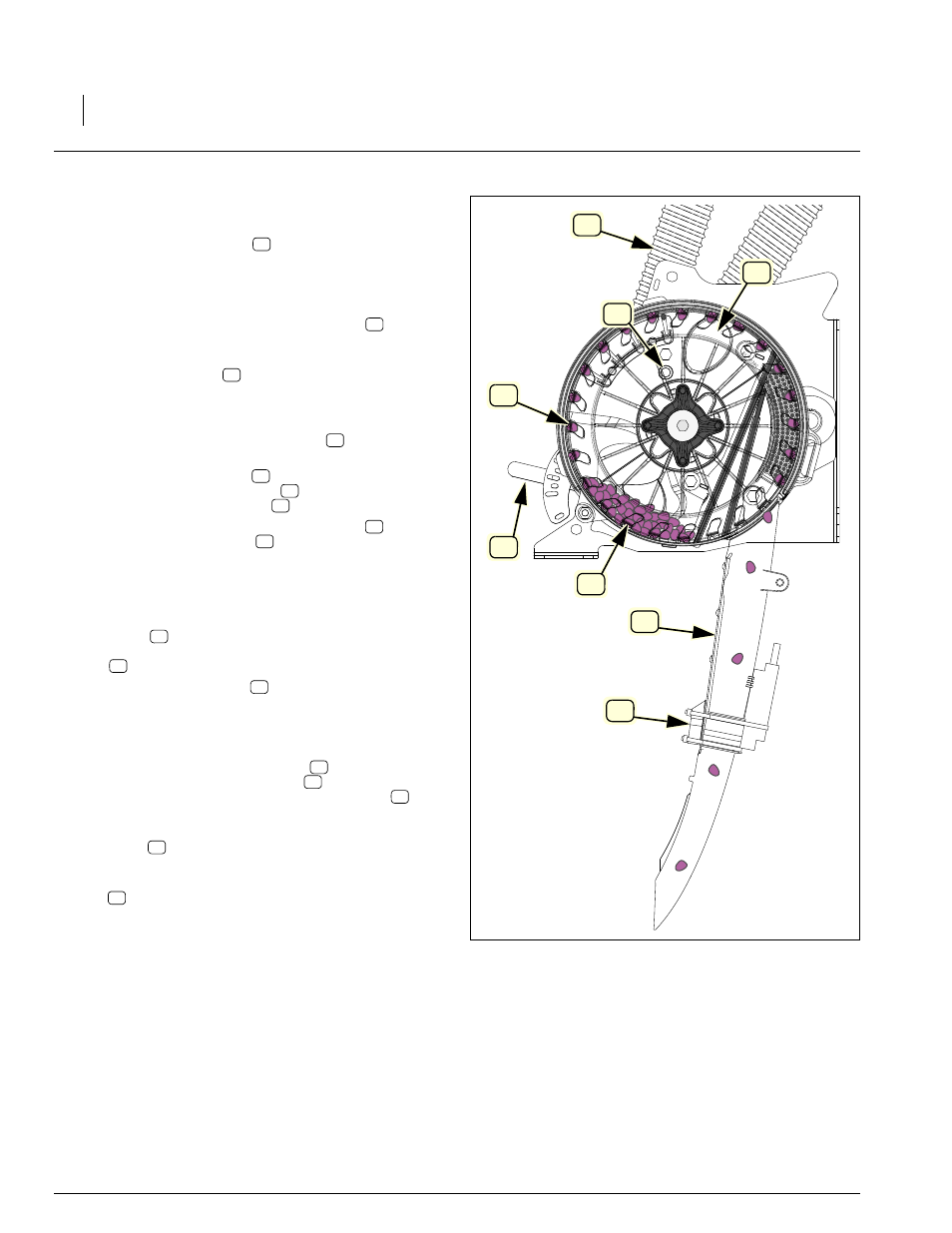

Рисунок 36
Высевающий аппарат Air-Pro ® , вид
сбоку
