Great Plains Manufacturing, Inc.
Приложение B - Предпродажная настройка
147
2013-02-12
401-651M
-RUS
Приложение B - Предпродажная настройка
В этом Приложении рассматриваются задачи, которые
дилер должен выполнить перед доставкой. Эти пункты
должны быть выполнены до пунктов, описанных в
Приложении С (некоторые пункты должны быть
выполнены дилером Great Plains).
a. Частичная разблокировка колеса контактного
привода (эта страница).
b. Присоединение дышла к раме (Стр. 150).
c. Установка прикатывающих колес (Стр. 152).
d. Подсоединение пружины привода (Стр. 152).
e. Крепление штанги для внесения удобрений (Опция,
Стр. 153).
f.
Подготовка к отправке (Стр. 155)
Основной брус орудия включает также транспортные
стойки, которые возвращаются Great Plains после
присоединения дышла.

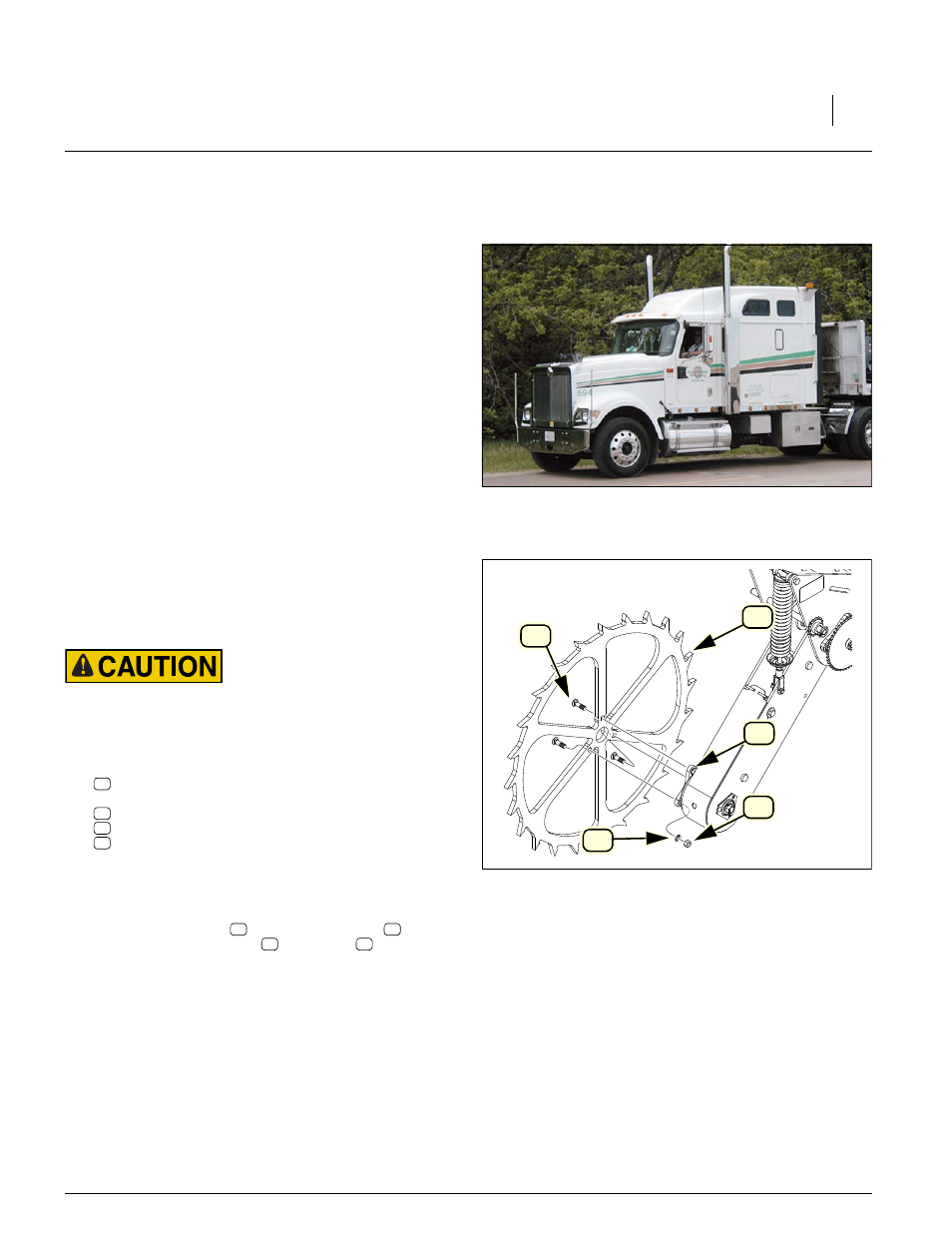

Крепление колеса контактного
привода
Контактное колесо поставляется отдельно. Оно должно
быть прикреплено к ступице привода.
Используйте лебедку или не менее двух человек-
помощников. Одевайте защитные перчатки. Колесо
тяжелое, а его зубцы острые.
См. рис. 132
1. Возьмите колесо:
407-473D GROUND DRIVE WHEEL
и установите при помощи:
802-331C RHSNB 1/2-13X1 3/4 GR5
804-015C WASHER LOCK SPRING 1/2 PLT
803-020C NUT HEX 1/2-13 PLT
2. установите приводное колесо таким образом, чтобы
его острые зубцы были розмещены против
движения сеялки для обеспечения максимального
сцепления с грунтом.
3. Прикрепите колесо
к ступице болтами
,
зафиксируйте гровером
и гайками
.
Рисунок 134
Установка колеса контактного
привода
41
42
43
44
40
41
42
44
43
41
42
44
43
