Great Plains Manufacturing, Inc.
Обслуживание и смазка
105
2013-02-12
401-651M
-RUS
Срезные штифты привода
См. рис. 119
Срезные штифты
, которые соединяют муфту
с
трансмиссией, срезаются при чрезмерных нагрузках на
вал.
Нерегулярная или неправильная смазка приводит к
заеданию движущихся частей орудия.
Это приводит к
срезанию штифтов, что защищает остальные детали
орудия от повреждения.
Не заменяйте штифтами другого типа. Заменяйте
срезные штифты штифтами того же размера. См.
каталог запчастей для определения каталожного
номера детали.
Обслуживание маркеров (Опция)
См. также “Первичная установка маркера (Опция)”
на Стр. 158,
“Использование маркера (Опция)” на Стр. 45, и
“Настройка диска маркера” на Стр. 54
Замена срезного болта маркера
См. рис. 120
Если маркер встречает препятствие, происходит
срезание болта
, благодаря чему маркер
скаладывается назад вокруг второго болта (не показан
на рисунке).
Срезной болт - это болт с шестигранной головкой
5
/
16
-18 x 1
1
/
2
дюйма (3,8 см), Класса 5, каталожный
номер детали 802-012C, плюс
5
/
16
-18 контргайка,
каталожный номер детали 803-011C.
Примечание: Если невозможно заменить срезно болт таким же,
временно замените его болтом и гайкой M8x1.25
Класса 8.8.
Установите срезной болт в отверстие на вертикальной
поверхности напротив шарнирного болта. Не
используйте болт более высокого класса, поскольку это
может привести к повреждению орудия. Не используйте
болт более низкого класса, поскольку это приведет к
слишком частой замене срезных болтов.
Колпак ступицы маркера
Если колпак ступицы маркера диска поврежден или
потерян, разберите и очистите ступицу. Замените
колпак новым.

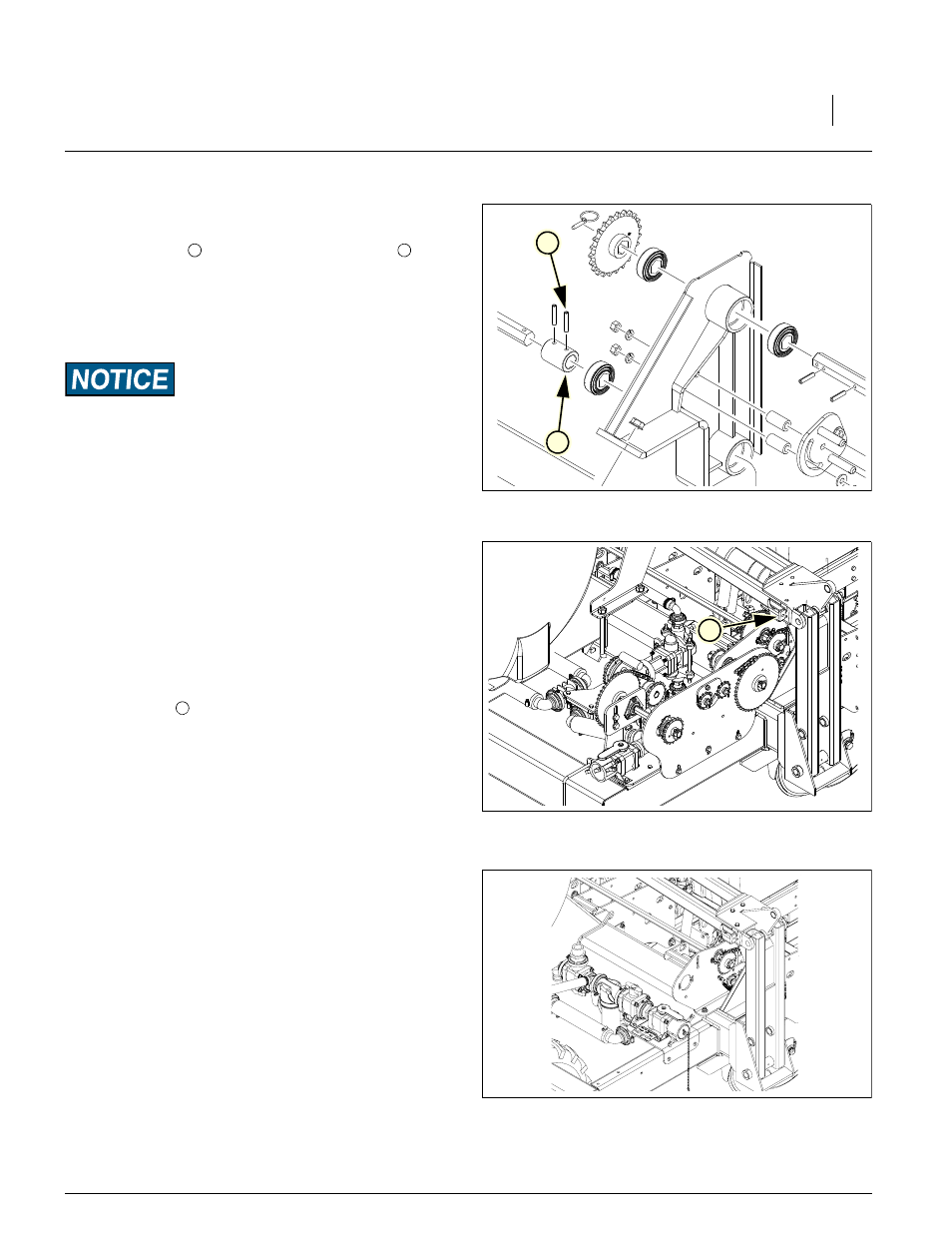

Рисунок 121
Срезные штифты трансмиссии
2
1
3
1
2
2
1
1
2
3
Рисунок 122
Срезной болт маркера (с/н-)
3
Рисунок 123
Срезной болт маркера (с/н+)
