Замена щеток высевающих аппаратов
При замене щетки см. каталог запасных частей (401-
626P) для установки соответствующих деталей.
См. рис. 114
Замена сбрасывающих щеток
1. Снимите два стяжных болта с шестигранной
головкой и стопорные гайки с нейлоновыми
фиксаторами (не показаны).
2. Снимите основу с щетками ,
и установите новую.
3. Установите болты и стопорные гайки с
нейлоновыми фиксаторами.
Аккуратно затяните
каждую гайку таким образом, чтобы головки болтов
коснулись основы щетки.
4. Поверните гайки еще на пол оборота.
Не
затягивайте гайки до обычного усилия затяжки, так
как основание щетки может треснуть.
Замена разделительных щеток
Примечание: Не ослабляйте и не снимайте ни один из трех стяжных
болтов (5/16-18)
на держателе щетки.
1. Вставьте плоский конец большой отвертки в
прорези зажимов держателя щеток .
Поверните
каждый зажим по часовой стрелке для того, чтобы
снять держатель щеток .
2. Будьте готовы к тому , что широкая щетка для
удерживания семян, также снимаеться(она упадет
после ослабления зажимов). Сдвиньте держатель
щеток влево и вверх для того, чтобы высвободить
его передний край из под шайбы .
Снимите
держатель.
3. Снимите использованные щетки с держателя,
сдвигая их вниз по желобку.
См. рис. 115
4. Вставьте новые щетки в желобки таким образом,
чтобы их концы с уступами были снизу.
См. рис. 114
5. Проверьте правильность расположения щеток путем
пробной установки держателя щеток на место.
Концы длинной щетки должны точно входить в
верхнюю и нижнюю заднюю канавки корпуса
высевающего аппарата.
Нижний конец короткой
щетки должен четко входить в нижнюю переднюю
канавку корпуса высевающего аппарата.
Если
требуется значительное усилие для того, чтобы
установить держатель щеток на место, щетки,
вероятно, установлены слишком высоко или
слишком низко.
6. Ослабьте держатель щеток и установите щетки на
место.
7. Начиная с нижнего, верните зажимы в исходное
положение.
13
14
16
11
13
17
19
12
15

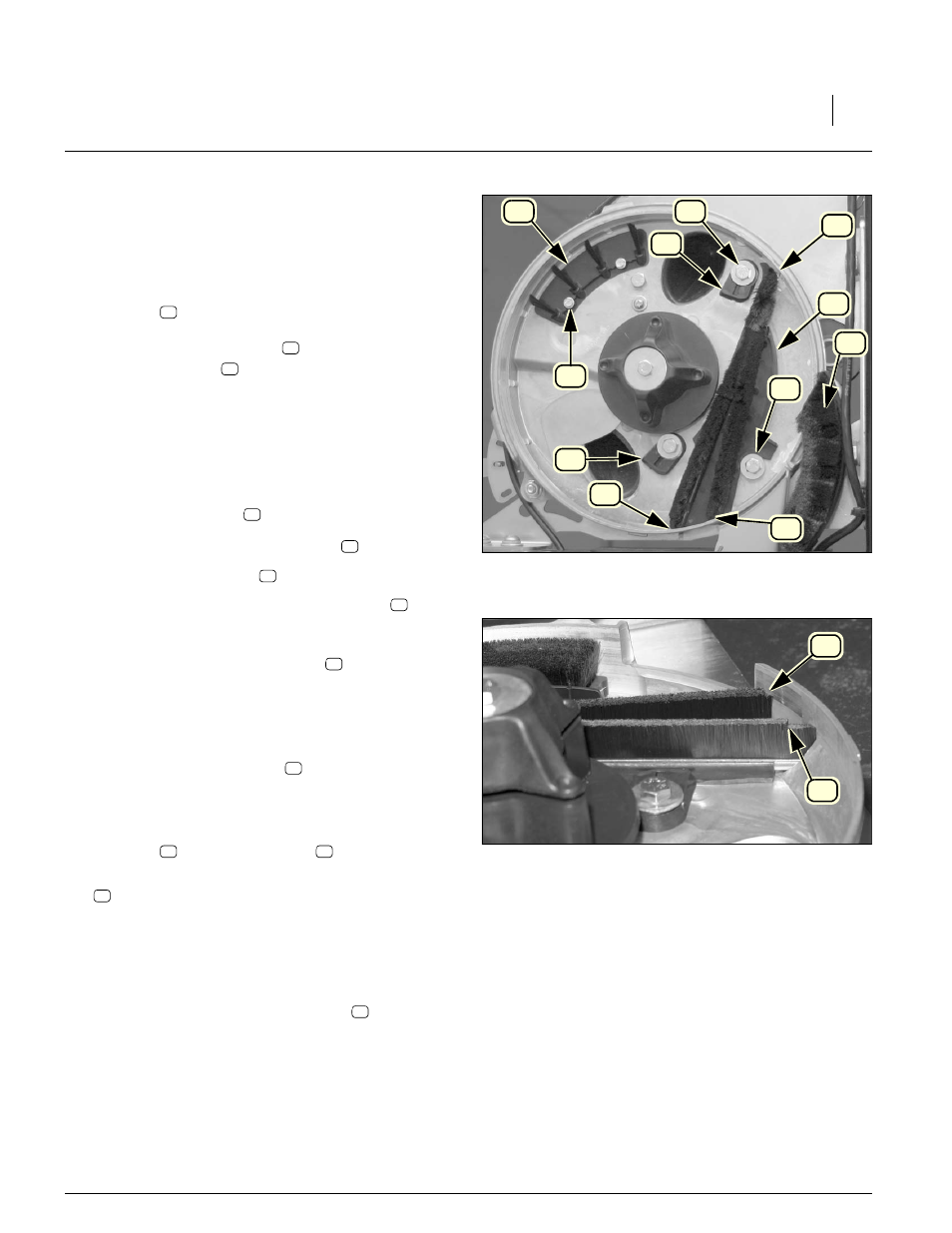

Рисунок 116
