Great Plains Manufacturing, Inc. Настройка 69
2013-02-12 401-651M -RUS
Настройка колтера с креплением на
сошник
Примечание: Колтеры не устанавливаются на заводе. Проверьте
их выравнивание и глубину перед работой.
Настройка глубины работы колтера UMC
Идеальная рабочая глубина колтера должна быть на
6мм меньше глубины сошника. По мере износа колтеров
и дисков сошников необходимо производить настройку
рабочей глубины колтеров
Регулировка глубины колтерного диска состоит в его
перестановке в одно из шести отверстий скобы
крепления.
См. рис. 74 and Figure 75
Перед тем, как производить настройку колтеров,
поднимите сеялку и установите транспортные замки
цилиндров. Не пытайтесь производить настройку
диска, если в новом положении он касается земли.
Будьте осторожны - зубцы очистителя рядка и края
колтерного диска могут быть острыми.
Для настройки глубины обработки колтера:
1. Определите рабочую глубину сошника и колтера.
2. Определите, в какое отверстие сейчас установлен
колтер.
3. Определите, в какое отверстие нужно установить
колтер, чтобы его глубина была на 6 мм меньше
глубины сошника. См. таблицу ниже.
4. Снимите болт, гровер и гайку ( , рис. 74).
5. Переместите диск колтера в новое положение.
Вставьте болт, оденьте гровер и затяните гайку.
6. Произведите повторную настройку очистителей
ряда, если они есть.
Если колтер не удается установить на нужную глубину
из-за степени его износа, замените колтерный диск.
Номер
отверст
ия
Глубина колтера по отношению
к диску сошника
на 25 мм выше
на16 мм выше
на 6 мм выше
0
на 9.5 мм ниже
на19 мм ниже

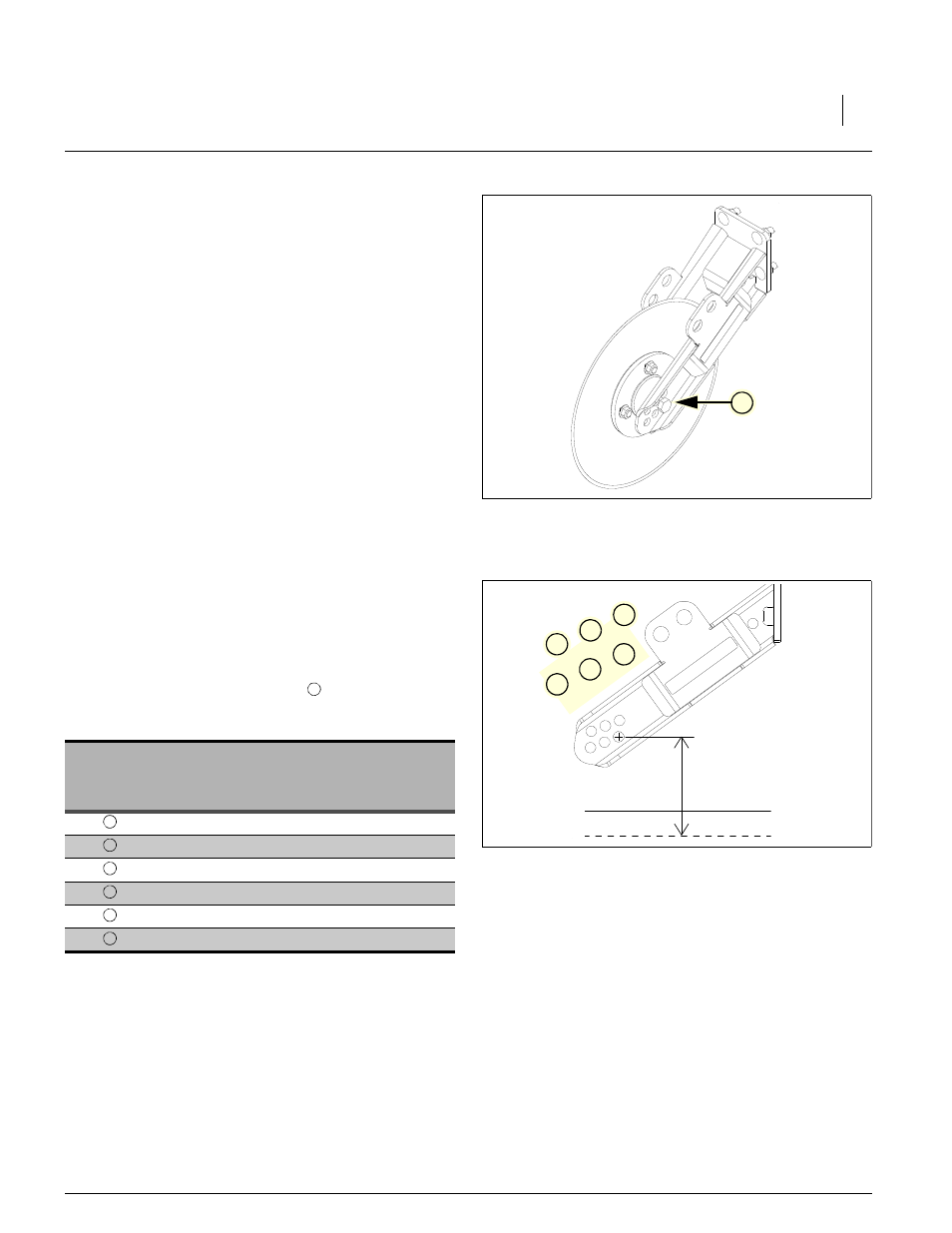

Рисунок 76
Колтер высевающей секции 25 серии
7
Рисунок 77
Отверстия крепления колтера
1
2
5
4
3
6
7
2
3
5
1
4
6
