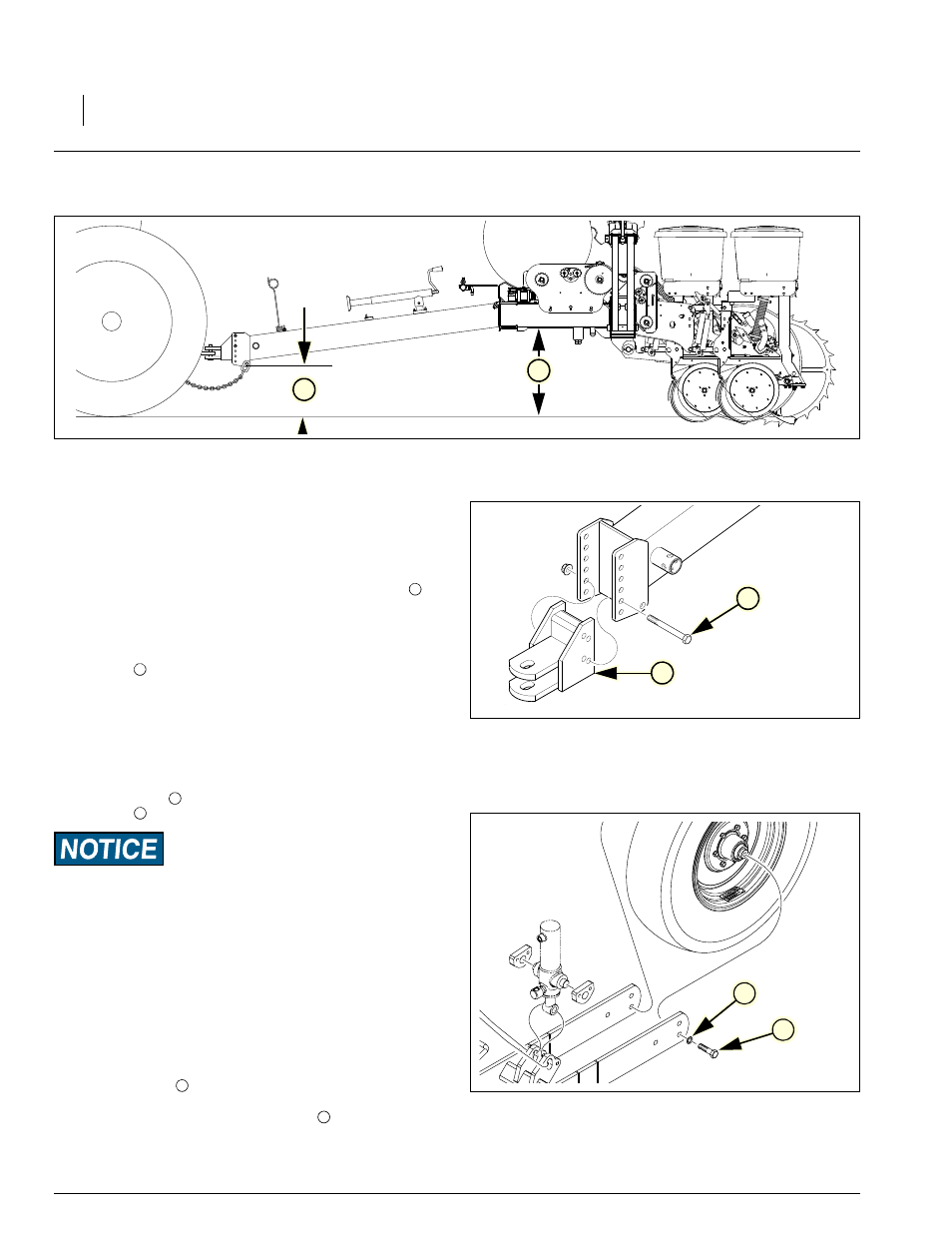

Выравнивание орудия
См. рис. 10
Во время первичной наладки, а также раз в сезон
проверяйте выравнивание орудия. Во время высева
верхняя часть крепления бункера должна быть
параллельна земле, как показано на рисунке .
Для выравнивания орудия нужно чтобы расстояние от
земли до верхней части основного бруса рамы при
опущенном в рабочее положение орудии было 66 см .
С сошниками, опущенными в землю, для данной высоты
рабочего бруса рекомендуется высота сцепного
устройства : 36.8 см (расстояние от нижней части
дышла до земли).
См. рис. 11 (показан один из двух болтов)
Для достижения нужной высоты удалите два болта
сцепной серьги , и заново установите сцепное
устройство .
Всегда устанавливайте два болта при соединении сцепной
серьги с дышлом. Не полагайтесь только на один болт.
Сцепную серьгу можно перевернуть, что позволит еще
больше изменить ее высоту.
Настройка колес при выравнивании
См. рис. 12
Если необходимая высота рабочего бруса не может быть
достигнута выравниванием уровня рамы, настройка
может осуществляться при помощи смешения осей
колес. Это снижает высоту орудия на 5 см.
Поставьте под раму блоки, чтобы снять вес с колес.
Выкрутите болты , крепящие опорное колесо к орудию
из нижних отверстий вилки. Поднимите колесо и
закрутите болты в верхние отверстия .
Рисунок 10
Регулирование высоты рабочего бруса
1
2
Рисунок 11
Регулировка высоты сцепного
устройства
3
4
1
2
Рисунок 12
Высота опорного колеса
6
5
3
4
5
6
