Great Plains Manufacturing, Inc. Инструкции по эксплуатации 39
2013-02-12 401-651M -RUS
Гидравлический контур вентилятора
Только для сеялок с серийными номерами:
(YP425A с/н B1008N-)
(YP625A с/н B1043Q-) (YP825A с/н B1014S-)
См. раздел “Настройка вентилятора” на стр. 55.
См. рис. 37
Все три гидравлических шланга вентилятора, должны
быть правильно подключены для того, чтобы
вентилятор крутился в правильном направлении, с
рекомендованной скоростью и без повреждений. См.
раздел “Гидравлические соединения” на стр 16.
1. Всегда первой подключайте дополнительную линию
слива .
Эта линия защищает наружный сальник вала
гидромотора. Линия слива представляет собой
тонкий шланг, который оснащен специальным
плоским быстроразъемным штуцером низкого
сопротивления. Дополнительная линия слива
предотвращает повреждения сальника гидромотора
во время включения/выключения вентилятора, а
также - в работе при появлении скачков давления и
изминений температуры масла.
Не оказывайте давление на дополнительную линию
слива. Не меняйте специальный быстроразъемный
соединитель. Закупорка линии слива мгновенно
приведет к повреждению сальника мотора .
2. Во вторую очередь следует подсоединить линию
возврата гидромотора к картеру трансмисии .
В комплекте с сеялкой поставляется быстроразьемный штуцер диаметром 1 1/16 дюйма, установите его вместо
стандартного сливного штуцера трактора. Не устанавливайте его вместо штуцеров гидравлического клапана.
Особый размер предотвращает ошибки при подключении слива вентилятора и обеспечивает большую
пропускную способность слива при более низком давлении масла, что позволяет мотору работать на высоких
оборотах.
3. Соедините входящую магистраль гидромотора с
гидравлическим клапаном трактора, рассчитанным
гидропоток 17 л/мин. Если приоритетный клапан
свободен, используете его для вентилятора.
4. Гидравлический контур вентилятора включает
обратный клапан , с помощью которого
осуществляется перепускание масла при
выключении мотора. Если вентилятор потключен
наоборот, поток масла будет сливатся через
обратный клапан, вентилятор при етом не будет
набирать рабочие обороты.
Правильное направление вращения вентилятора
показано на рисунке под номером . Если есть
подозрение, что вентилятор работает в обратном
направлении, осмотрите его во время отключения
мотора, так как определить направление вращения
легче при низких оборотах (при запуске мотор
мгновенно набирает обороты, затрудняя возможность определить направление).
Скорость вентилятора регулируется гидравлическим
контуром трактора (а не через монитор контроля
высева). Можна останавливать вентилятор, установив
рычаг в нейтральный или плавающий режим. Обратный
клапан турбины замедляет движение вплоть до ее
остановки благодаря рециркулированию масла.

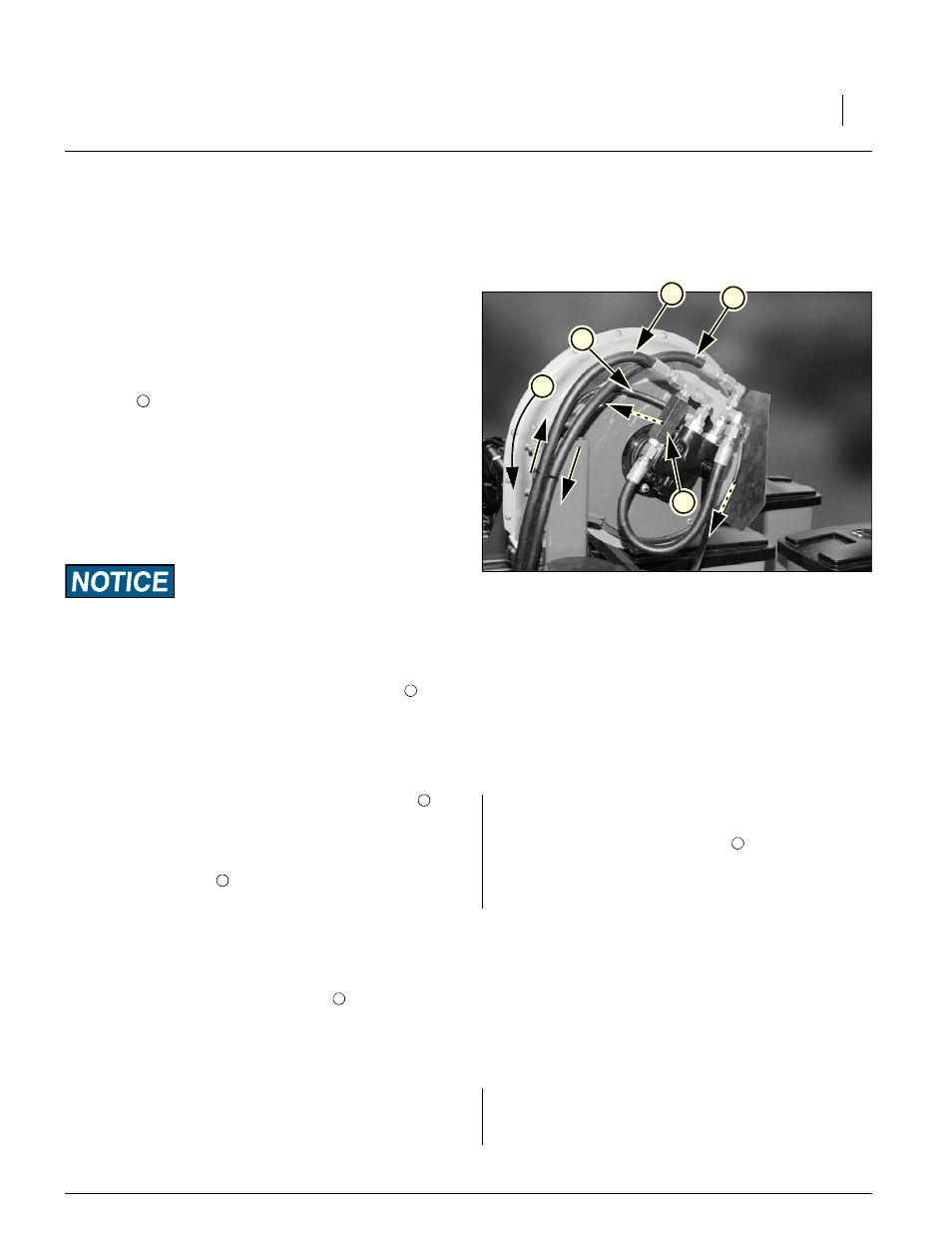

Рисунок 37
Гидравлика вентилятора
1
2
3
4
5
2
3
Если вентилятор подключен в обратном направлении, он
может не запуститься (так как масло не будет поступать при
обратном соединении).
Если же масло начнет поступать, то
при прохождении обратного клапана будет происходить
его слив, что не позволит вентилятору набрать
необходимую рабочую скорость.
Вентилятор,
вращающийся в обратном направлении, не сможет
обеспечить систему высева достаточным током воздуха.
5
4
5
1
Скорость вращения вентилятора изменяется по мере
нагревания масла до рабочей температуры.
Периодически
проверяйте уровень давления в высевающих аппаратах,
особенно в начале работы.
