Шланги с цветными бирками (старый вариант маркировки)
См. рис. 7 и рис. 8 на стр. 18
Для различения шлангов одного гидравлического
контура пользуйтесь пластиковой биркой
См. рис. 7
Для различения шлангов одного гидравлического
контура пользуйтесь пластиковой биркой.
?
Дополнительная линия слива гидромотора вентиля-
тора является отдельным шлангом без бирок. Этот
сливной шланг необходимо подключать первым, а
отключать последним.
?
Шланги,обозначенные символом раздвинутого
цилиндра, идут к основе цилиндра или линии возв-
рата гидромотора.
?
Шланги, обозначенные символом сдвинутого
цилиндра, идут к штоковому концу цилиндра или к
напорной линии гидромотора.
Закрепите шланги и кабеля таким образом, чтобы они
могли достаточно свободно двигаться, но не могли
попасть в движущиеся части сеялки. Несоблюдение
правил безопасности при работе с шлангами и кабелями
может привести к повреждению / замене
соответствующих элементов.
Осуществляйте соединения в порядке, описанном на
следующей странице.
Цвет
Назначние контура
Белый
Вентилятор
Оранжевый
Маркер
Голубой
Поднимание
Сливной шланг сальника должены подкючаться первым, а
отключаться последним, во избежании повреждений
гидромотора внетилятора.
Не подключайте сливной шланг к разъему Power-beyond.

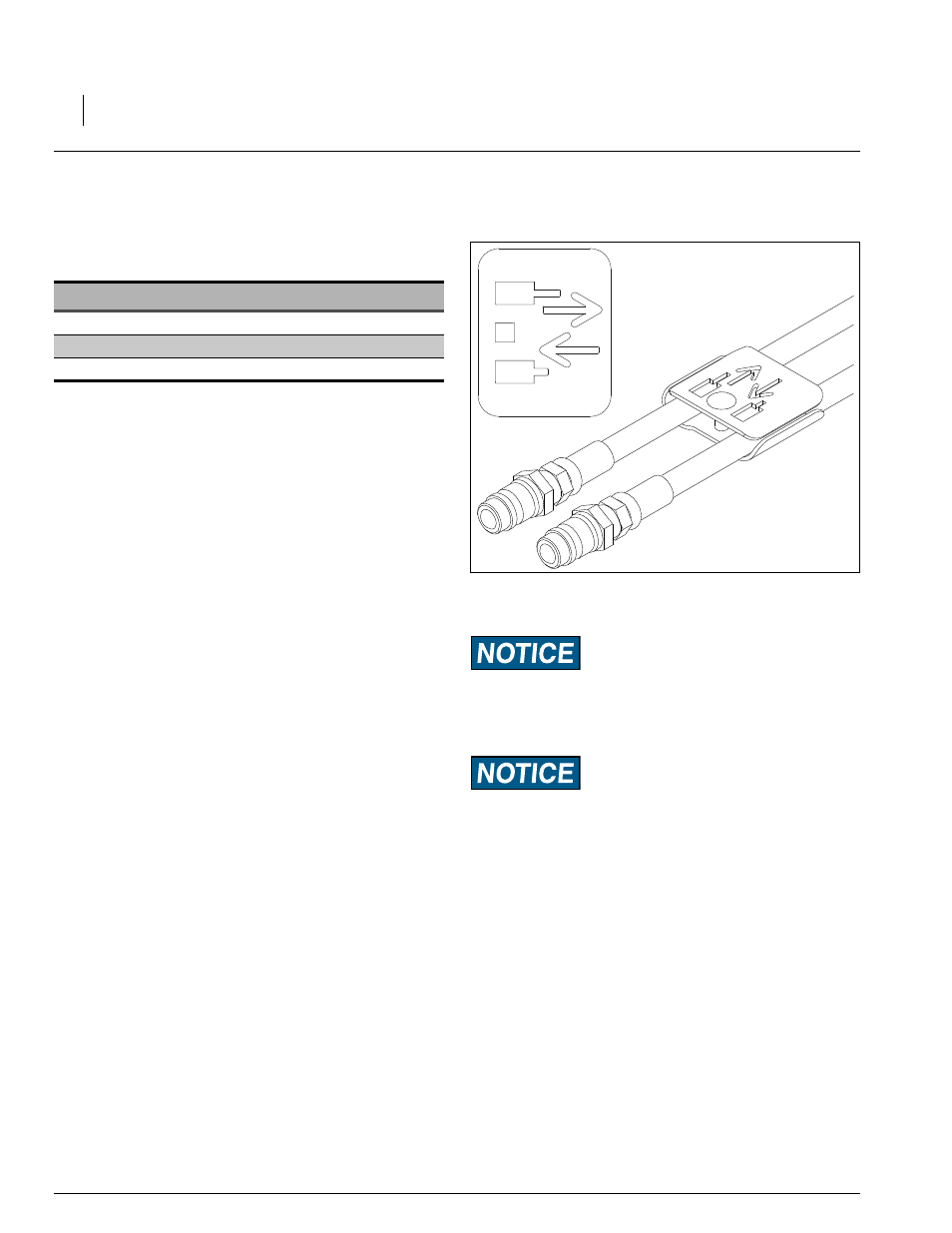

Рисунок 7
Цветные бирки (старый вариант)
