68 YP425A, YP625A и YP825A Great Plains Manufacturing, Inc.
401-651M -RUS 2013-02-12
Настройка очистителей ряда с
креплением на сошник
См. рис. 72 и рис. 73
Опциональные очистителя ряда Martin крепятся на
высевающую секцию с помощью:
UMRC: очистителя рядка с креплением на сошник, или),
UMC-RC: очистителя рядка с креплением на колтер (на
кронштейн колтера вместе с диском колтера или без
него).
Имеется два типа настройки очистителя рядка:
1. Крепление в переднее или заднее отверстие (для
более или менее агрессивной обработки), и
2. Высота крепления, регулируемая стопором. Рычаги
очистителя подвижны. Стопор фиксирует нижнее
положение.
На кронштейне UMRC поперечный штифт регулирует
глубину. На кронштейне UMC-RC скользящий блок
регулирует, насколько близко к земле идут очистители
рядка.
Очиститель рядка необходимо настраивать в
зависимости от условий, типа пожнивных остатков и
износа сошников и колтеров. В идеале, они должны
касаться лишь растительных остатков, не задевая
почву, в противном случае они ухудшают закрывание
борозды.
Рекомендуется регулировать очистители так, чтобы они
лишь слегка касались грунта.
Осуществляйте настройку, когда орудие поднято.
Установите замки подъемных цилиндров. Проверяйте
затяжку болта перед началом сезона.
Для настройки очистителя рядка:
1. Определите необходимую высоту.
Измеряйте
высоту от нижнего зуба колеса до земли.
2. Приподнимите рычаг. Ослабьте болты UMC-RC.
Снимите изогнутый штифт UMRC.
3. Установите рычаг на нужную высоту.
4. UMRC: сдвигайте регулировочную трубку до тех
пор, пока поперечный штифт не коснется рычага
на наужной высоте . Установите изогнутый штифт
в ближайшее отверстие.
5. UMC-RC: сдвигайте стопор по рычагу :
- назад, для того, чтобы уменьшить глубину, или
- вперед, чтобы увеличить глубину.
Затяните болты . каждая следующая пара
отверстий меняет глубину на 19 мм.
6. Проверьте новую выысоту.
См. Руководство по эксплуатации очистителей рядка
204-085М.
Колеса очистителя рядка и диски колтеров имеют острые
края. При работе с ними используйте защитные перчатки
.

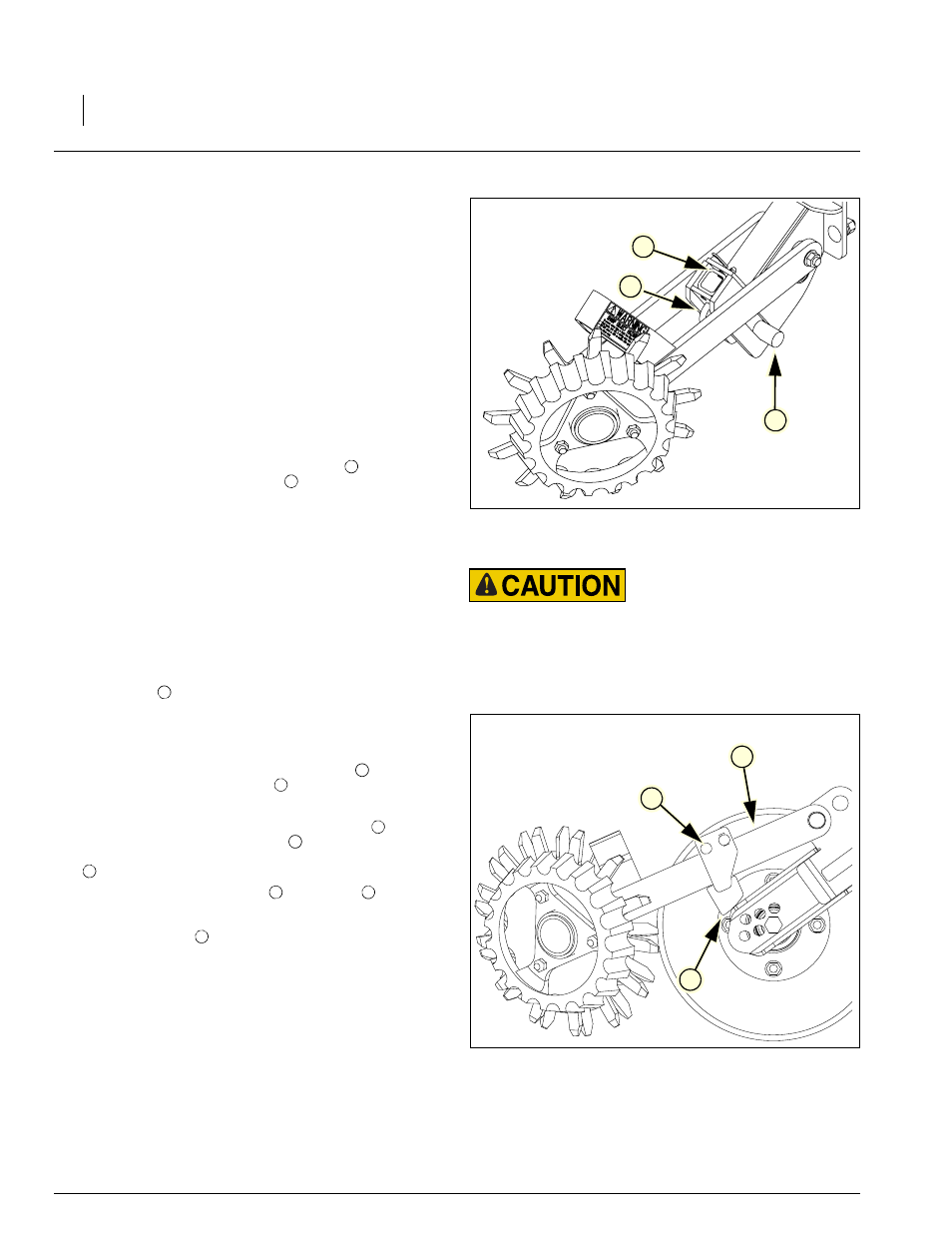

Рисунок 74
UMRC: настройка очистителя рядка
3
2
1
3
6
5
Рисунок 75
UMC-RC: настройка очистителя рядка
6
4
5
5
2
1
3
2
6 4
5
