146
YP425A, YP625A и YP825A
Great Plains Manufacturing, Inc.
401-651M
-RUS
2013-02-12

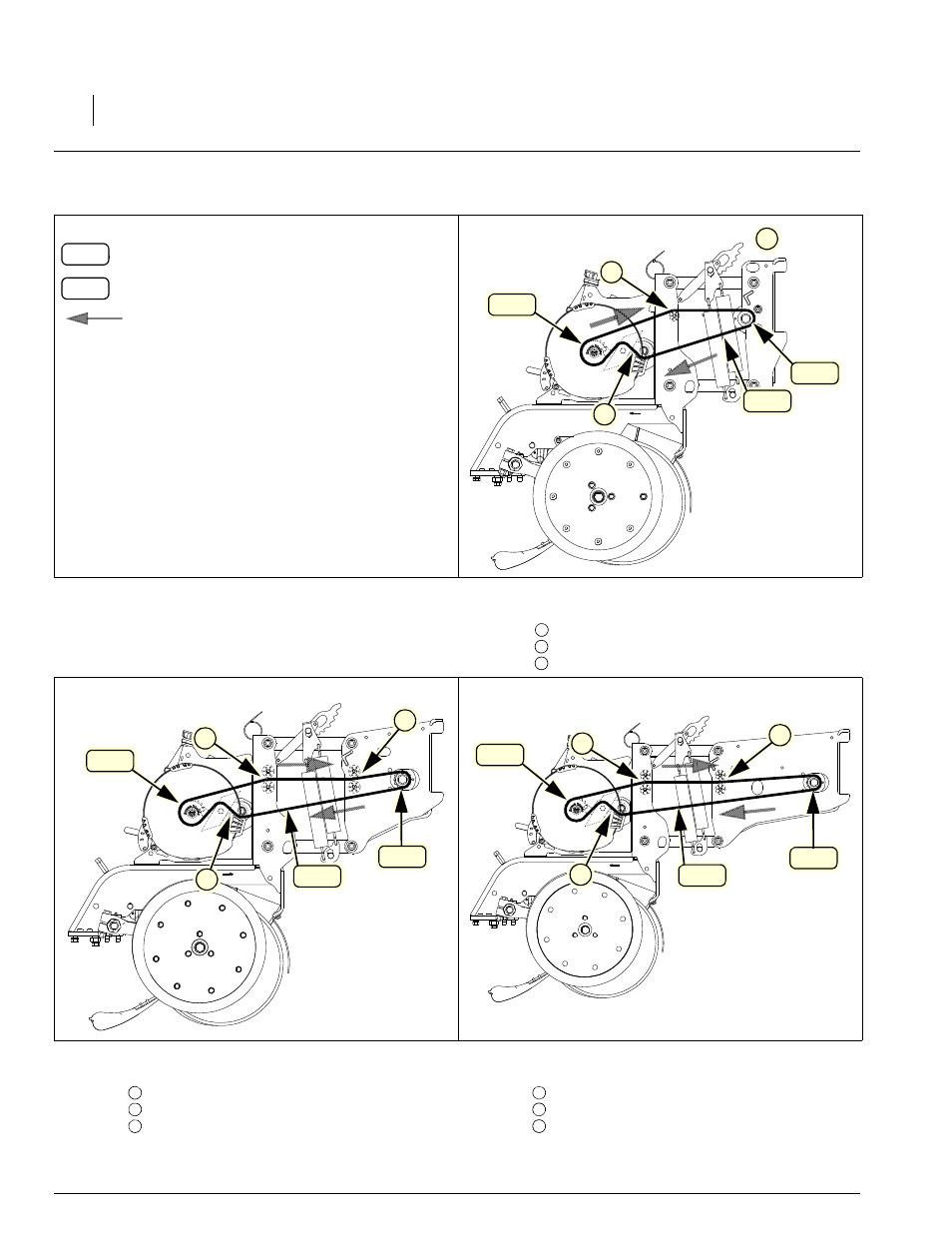

Привод высевающих аппаратов серии 25AP
25P: Привод высевающего аппарата
(передний)
Примечание:
нет натяжных роликов.
Верхняя цепь проходит над роликом
Не забудьте подсоединить пружину натяжного ролика
25P: Привод высевающего аппарата
(средний)
Примечание:
Не забудьте подсоединить пружину натяжного ролика
Верхняя цепь проходит между 2 роликами крепления
Верхняя цепь проходит между 2 роликами стойки
25P: Привод высевающего аппарата
(задний)
Примечание:
Не забудьте подсоединить пружину натяжного ролика
Верхняя цепь проходит между 2 роликами крепления
Верхняя цепь проходит между 2 роликами стойки
Условные обозначения:
Количество зубцов звездочки или
шестерни
Количество звеньев цепи
Направление движения цепи
34T
56P
1
2
0
19T
94P
12T
0
1
2
4
3
2
19T
120P
12T
4
3
2
19T
148P
12T
2
3
4
2
3
4
