106 YP425A, YP625A и YP825A Great Plains Manufacturing, Inc.
401-651M -RUS 2013-02-12
Обслуживание цепей
периодически осматривайте и смазывайте цепи.
Провисание цепи через несколько часов работы
увеличивается за счет притирания новых деталей.
См. “Схемы протяжки цепей” на Стр. 141.
Провисание цепи
Проверьте провисание цепи и подтяните натяжные
ролики через 8 часов работы. Проверяйте это каждый
сезон.
См. рис. 122, не показаны натяжные ролики, а
провисание цепи преувеличено для
наглядности.
1. Измерьте пролет цепи :
Оперделите самый большой пролет каждой цепи
(это обычно пролет, на котором нет натяжных
роликов).
2. Идеальное провисание цепи:
Длинные цепи (свыше 91 см): 2,1 см/м
Вертикальные короткие цепи: 2,1 см/м)
Горизонтальные короткие цепи: 4,2 см/м).
3. Измерьте реальное провисание :
Оттяните цепь под прямым углом по центру пролета
в каждую сторону по очереди. Провисание цепи -
это расстояние, между крайними положениями
отклонения цепи.
4. Отрегулируйте натяжные ролики.
Защелки цепи
При установке цепи убедитесь, что защелка на
разъемном звене установлена в нужную сторону.
См. рис. 123 (стрелка показывает направление
движения цепи)
Установите защелку открытым концом в направлении,
противоположном направлению движения цепи
(показано серыми или полосатыми стрелками на схемах
натяжки цепей).
Приводная цепь сошника
См. рис. 124 (орудие поднято)
При смазке проверяйте состояние цепей. Замените
цепь, если на ней есть заклинившые звенья, которые
невозможно разработать даже после смазки.
При сезонной проверке опустите орудие, чтобы
уменьшить натяжение ролика.
Проверьте длину пружины натяжного ролика
,
измеряемую по внешним сторонам штифтов, она
должна быть не менее 17,8 см.
Отсоедините пружину от блока натяжных роликов
.
Проверте свободно ли вращаются ролики на осях.
Присоедините пружину.
Проверьте направление защелки цепи. Проверьте
протяжку цепи через натяжные роликы (см.
Стр. 148).

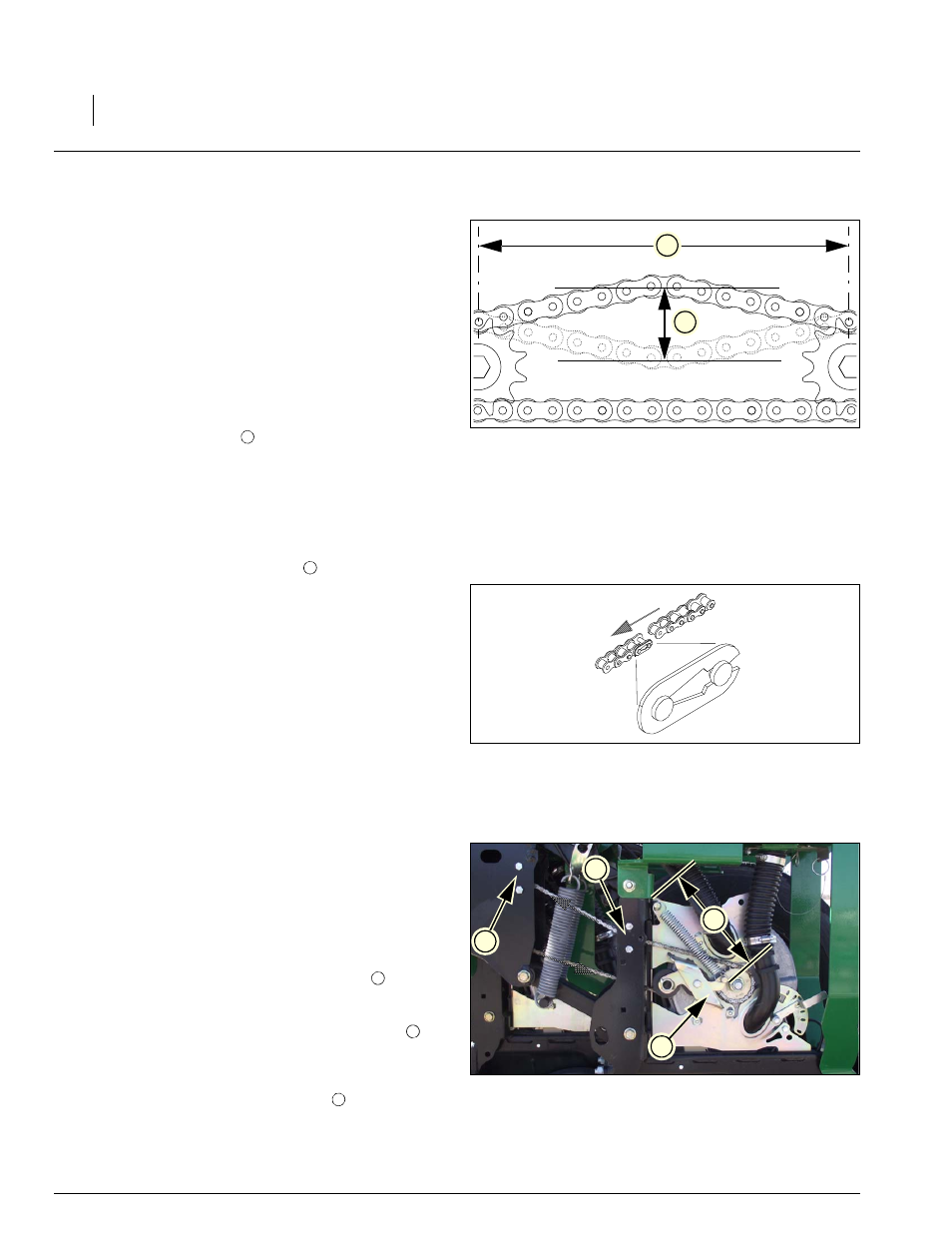

Рисунок 124
Измерение провисания цепи
2
1
1
Рисунок 125
Направление защелки разъемного
звена
2
Рисунок 126
Приводная цепь сошника 25AP
серии
5
4
5
3
3
4
5
