132 YP425A, YP625A и YP825A Great Plains Manufacturing, Inc.
401-651M -RUS 2013-02-12
Система внесения удобрений YP425A (YP425A с/н B1009N+)

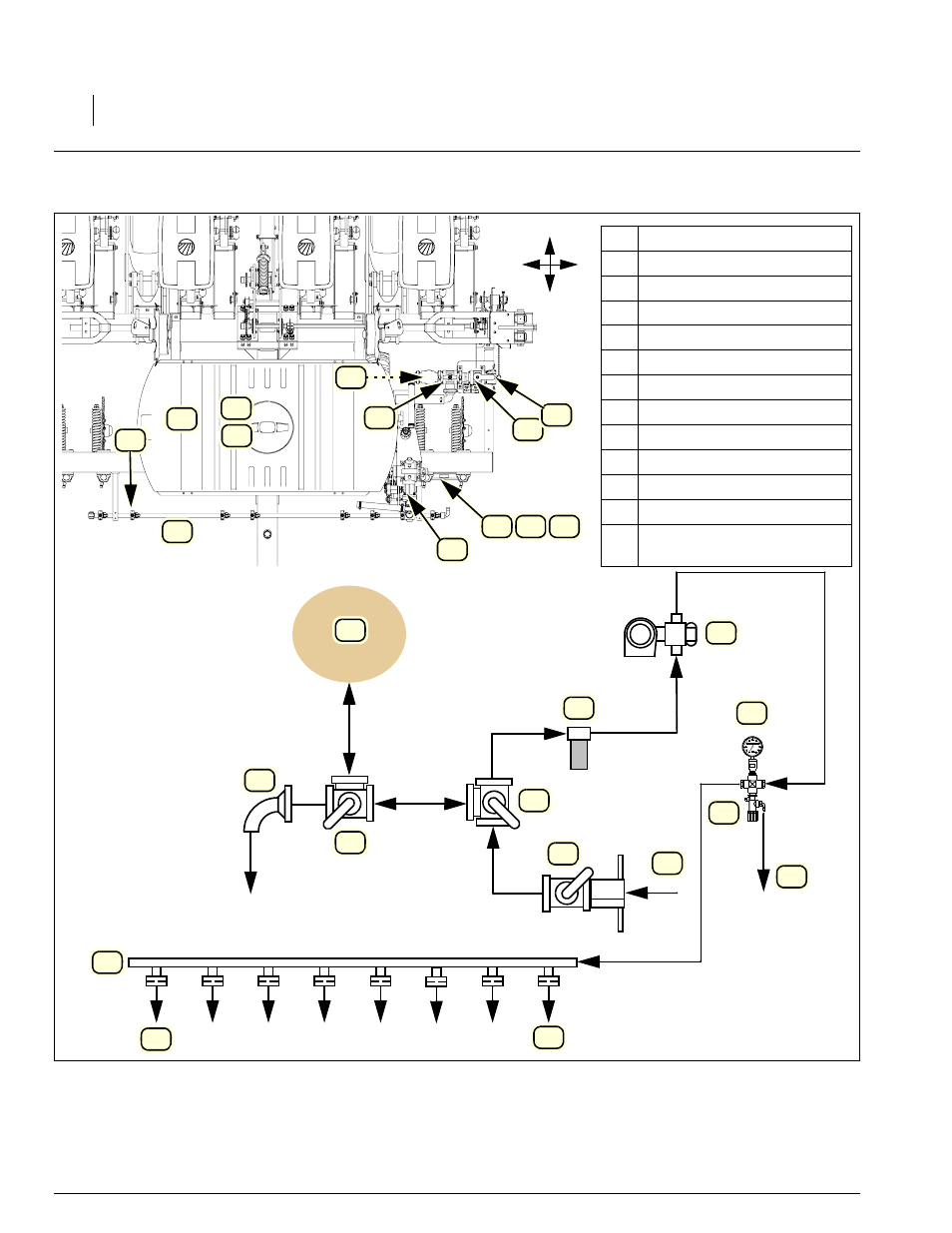

Рисунок 132
Система внесения удобрений - система с одним баком
F
B
L R
12
11
17
13
14
16
15
22
23
19 20 21
18
11 Штуцер быстрой загрузки
12 Входной кран
13 Основной распределитель
14 Кран слива
15 Бак
16 Линия слива бака
17 Фильтр
18 Насос
19 Предохранительный клапан
20 Манометр
21 Линия сброса
22 Штанга
23 Жиклеры капельной подачи
удобрений
23
22
11
12
13
17
14
18
20
15
16
23
21
19
