158
YP425A, YP625A и YP825A
Great Plains Manufacturing, Inc.
401-651M
-RUS
2013-02-12
Установка устройства (трубки)
капельной подачи жидких
удобрений (Опция)
Эти трубки предназначены для внесения жидких
удобрений рядом с сошником, сразу после того, как
прикатывающие колеса закроют борозду.
См. рис. 151
Сварная трубка есть в левостороннем
и
правостороннем
вариантах. Обычно, на орудиях для
высева сдовенными рядами используется LH для левого
ряда сдвоенной пары, и RH - для правого ряда. При
однорядном высеве можно использовать как лево-, так
и правосторонние конструкции для всех рядов.
Трубка для внесения удобрений (
или
)
разработана таким образом, чтобы шланг 1/4 дюйма
подсоединялся без хомута.
Подготовка к установке
1. Выберите одну из трубок:
204-133H LH DRIBBLER TUBE (левая) или
204-134H RH DRIBBLER TUBE (правая)
и по 2 набора:
802-092C RHSNB 5/16-18X3/4 GR5
804-009C WASHER LOCK SPRING 5/16 PLT
803-008C NUT HEX 5/16-18 PLT
Установка трубок
2. Установите болты
снизу рамы прикатывающих
колес. Добавьте стопорные шайбы
, слегка
прикрутите гайки .
3. Если рычаг натяжения пружины прикатывающих
колес (не показан) в ослабленном положении,
потяните его назад и переведите в верхний слот .
4. Расположите трубки по центральной линии рамы
прикатывающих колес. Головки болтов должны
попасть в крупные отверстия. Переместите трубки
таким образом, чтобы трубка внесения удобрений
оказалась снаружи сошника.
5. Поднимите трубку и поверните болты таким
образом, чтобы квадратные насечки попали в
прямоугольные отверстия. Затяните гайки до
нормативного значения.
6. См. “Установка системы капельного внесения
жидких удобрений (Опция)” на Стр. 162.

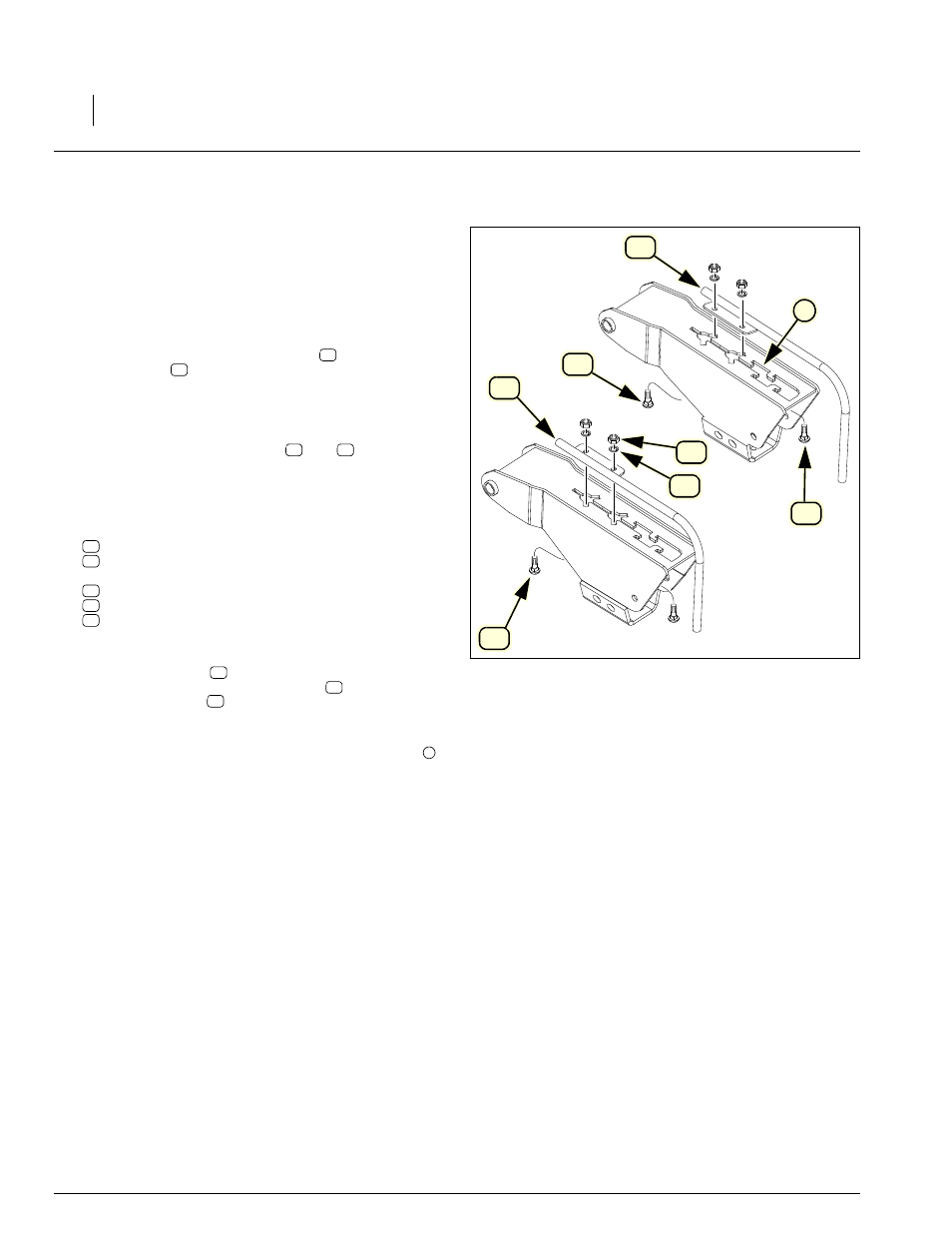

Рисунок 153
Установка левой и правой трубок
92
1
94
93
94
94
67
55
92
93
92
93
92
93
94
55
67
94
55
67
1
