Система капельного внесения
жидких удобрений (Опция)
Штанги одинаковые как для орудий с высевом
сдвоенными рядами, так и для однорядного высева.
Если используется однорядный высев, половина
форсунок должна быть отключена.
Система капельного внесения удобрений не
устанавливается на заводе, и может быть не
установлена дилером, т.к может быть несколько
вариантов подключения системы:
• к трубке колтера с креплением на раму
• непосредственно к сошнику Серии 25AP
• к уплотнителю семян
• к трубке прикатывающих колес
Установка крышок на вентили
См. рис. 154
1. Определите, какие именно форсунки
трубопровода будут активными, а какие буду
отключены.
2. Для каждого активного сошника, выберите по
одному:
832-051C NOZZLE CAP QUICK X 90X1/4 FNPT
Установите форсунку
на штангу . Прижмите и
поверните на 90
0
.
Примечание: Форсунки могут быть повернуты вперед или
назад, как Вам будет удобнее.
Примечание: Диафрагмы
должны быть установлены перед
установкой колпачков, если известен их размер.
3. Выберите один колпачок для каждого отключенного
ряда:
832-042C NOZZLE SHUT OFF CAP W/ GASKET
Прижмите колпачок
и поверните на 90
0
.
Подключение линий подачи к рядам
Шланг линий
поставляеться в виде цельного
непорезаного мотка:
990-109R TUBE NYLON 1/4OD X 062WL
Длина определяется под каждый ряд отдельно.
4. Проведите шланг и отрежте. Соблюдайте
следующие рекомендации:
5. На концах форсунок, если еще не установлены
адаптеры трубопровода установите один:
800-367C AD PUSH 1/4TUBEX1/4MNPT
Воспользуйтесь жидким герметиком. Ввиньтите
адаптер
в форсунку
.
Подключите трубку подачи удобрений
к
адаптеру
.
6. Для завершения установки выберите один:
830-383C CP 1/4 PUSH LOK POLY
Убедитесь, что необходимая для подключения
муфта
соответствует устройству внесения
удобрений. Оденьте муфту
на трубку
аппликатора. Подсоедините трубку внесения
удобрений
к муфте.
Примечание: Если муфта не используеться, обычно при наличии
аппликатора с 1/2-дюймовой стальной трубкой, протяните
пластиковою трубку через трубку аппликатора, чтобы она
выступала снизу на 15-20 мм и закрепите ее используя
пластиковый хомут.

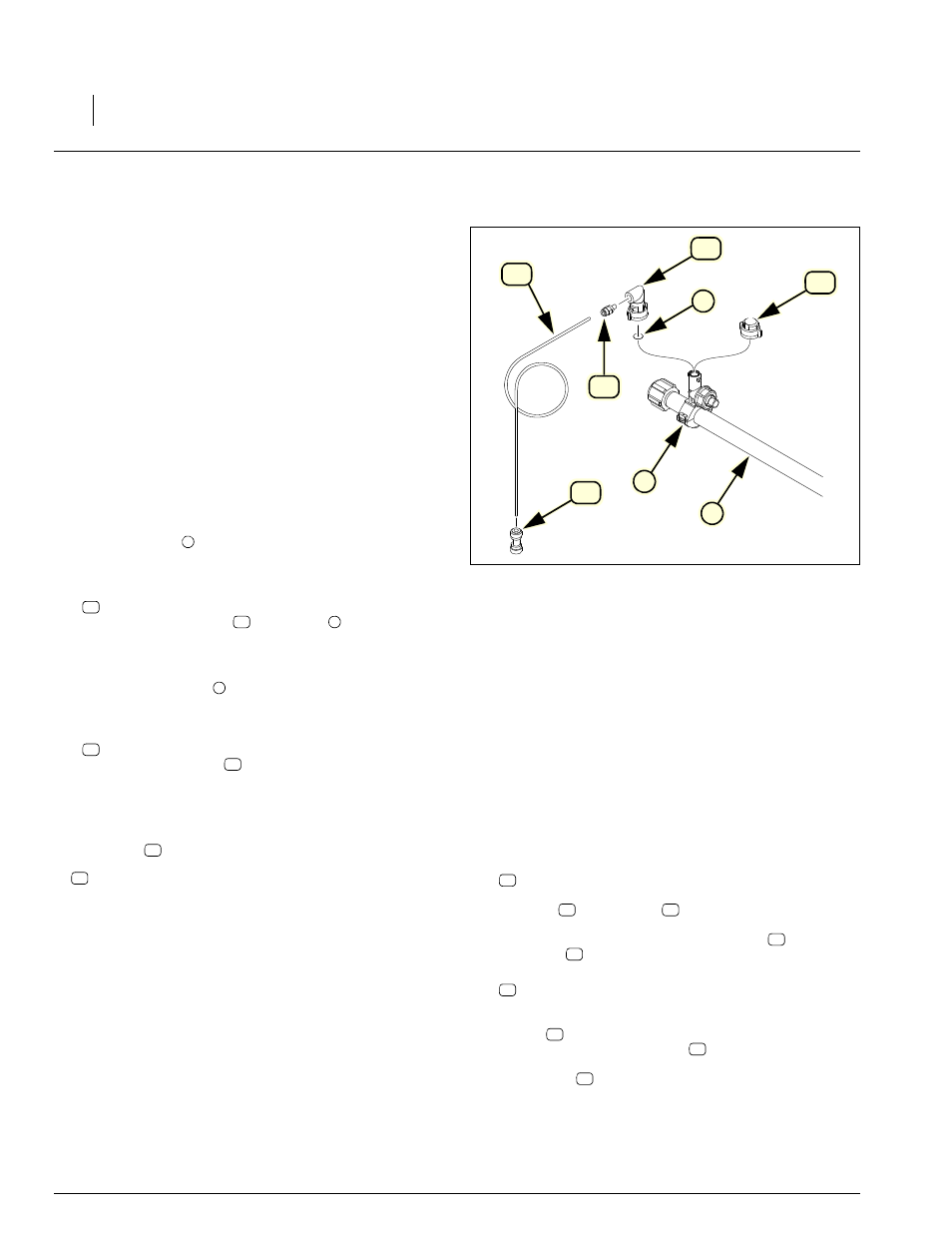

Рисунок 156
Система капельного внесения
74
1
75
3
2
78
65
73
1
75
75
2
3
74
74
• оставляйте попуск возле форсунки чтобы ее можна
было извлечь и поменять жиклер.
• избегайте двигающихся частей сеялкиЮ которые могут
повредить трубопровод.
• располагайте трубку строго по нисходящей, избегая
низких мест в трубопроводе.
• оставте попуск там, где колтер или высевающая секция
будут двигаться вертикально.
• закрепляйте трубопровод только в тех местах, которые
не двигаються при работе сеялки.
78
78
65
65
75
78
65
73
73
73
78
