Система внесения удобрений YP625A и YP825A
(YP625A с/н B1044Q+) (YP825A с/н
B1015S+)
(показана модель YP625A - 625 и 825 системы отличаются только объемом бака и количеством линий капельной
подачи удобрений)

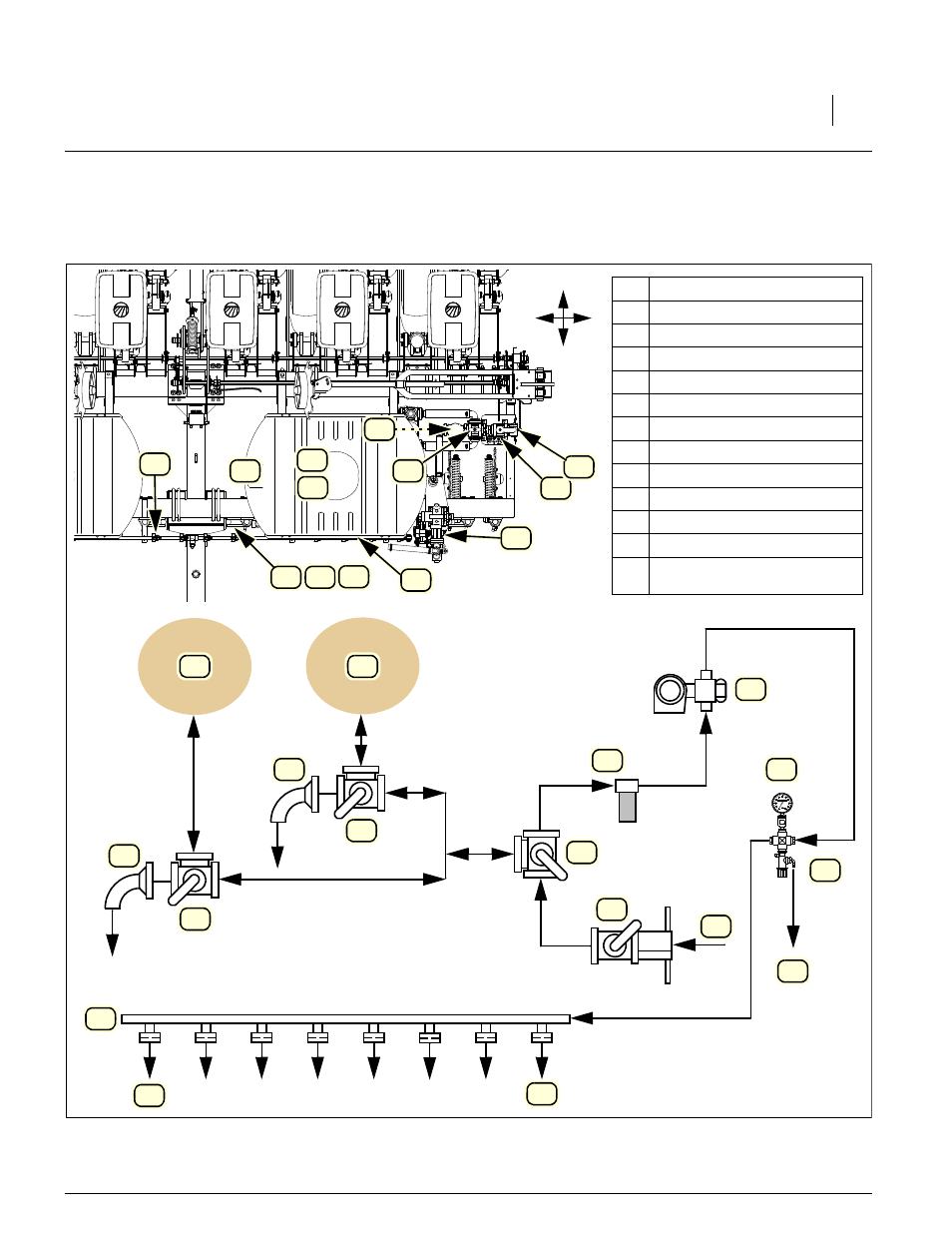

Рисунок 133
Система внесения удобрений - система с двумя баками
F
B
L
R
12
11
23
15
17
13
14
16
22
19 20 21
18
11 Штуцер быстрой загрузки
12 Входной кран
13 Основной распределитель
14 Кран слива
15 Бак
16 Линия слива бака
17 Фильтр
18 Насос
19 Предохранительный клапан
20 Манометр
21 Линия сброса
22 Штанга
23 Жиклеры капельной подачи
удобрений
23
22
11
12
13
17
14
18
20
15
16
23
21
19
16
15
14
