Установка чистиков 122-278S
Опциональные твердосплавные чистики дисков не
устанавливаются на заводе.
Начинайте установку с крайнего левого сошника левой
боковой секции.
Примечание: Если установлены уплотнители семян Keeton ® ,
проконсультируйтесь с Руководстовм по запасным
чатям.
Примечание: Данный чистик несовместим с уплотнителем
семян Seed-Lok ® .
См. рис. 152 и рис.153
1. Снимите диски сошников, чтобы получить доступ к
креплению . Запомните положение втулок и шайб
для последующей сборки (Стр. 72).
2. Возьмите один экземпляр:
802-024C HHCS 3/8-16X3 GR5
129BXT824 BRACKET FOR 890-929C FIRMER
122-177D 10HD25 INSIDE SCRAPER MNT TUBE
Вставьте болт , сзади в нижнее отверстие
кронштейна . Поместите втулку на болт.
3. Возьмите один чистик:
890-928C 25 SER AIR DESIGN IN SCRAPER
Установите шайбу на болт расширением
назад (к головке болта). Установите левый нож
чистика на шайбу, затем сверху установите
правый нож чистика .
4. Возьмите один экземпляр:
804-011C WASHER FLAT 3/8 USS PLT
804-013C WASHER LOCK SPRING 3/8 PLT
803-014C NUT HEX 3/8-16 PLT
Установите плоскую шайбу на болт , затем
стопорную шайбу и гайку . Затяните болт и
гайку до нормативного значения.
5. Возьмите пружину чистика . Установите ее между
ножами чистика, зацепив за отверстия вверху.
6. Возьмите два комплекта:
802-172C HHCS 5/16-18X2 1/2 GR5
803-043C NUT HEX WHIZ 5/16-18 PLT
Установите чистик между четырех нижних
квадратных отверстий рамы сошника.
Зафиксируйте с помощью болтов и гаек .
7. Установите на место диски сошника.

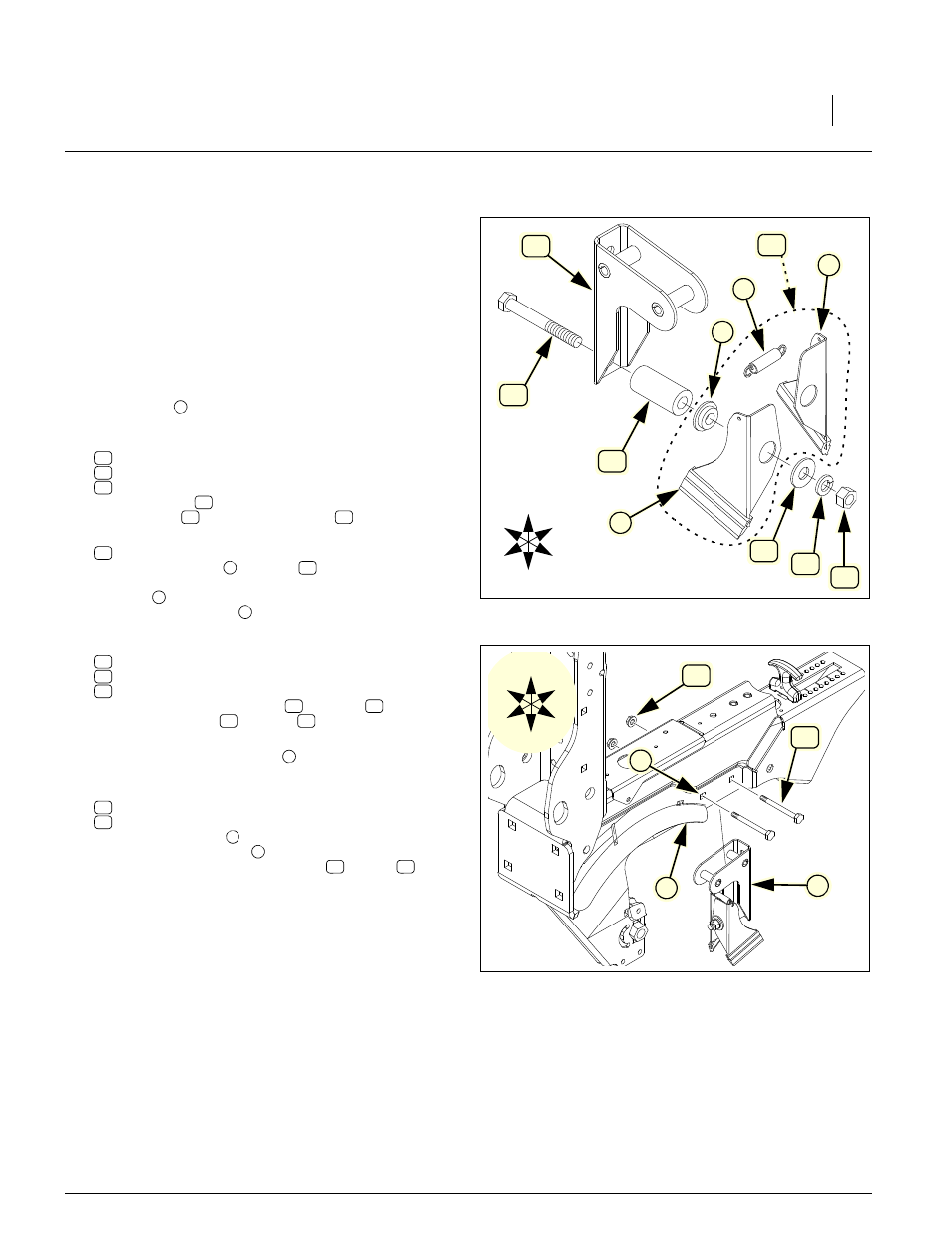

Рисунок 154
