148 YP425A, YP625A и YP825A Great Plains Manufacturing, Inc.
Присоединение дышла к
раме
Рекомендуется поднять и застопорить дышло для
выравнивания отверстий для болтов.
Присоединение дышла к рабочему
брусу
Если сеялка оборудована удобрениями, или брусом для
дополнительного оборудования, используйте
инструкции «Присоединение дышла к брусу
удобрений/дополнительного оборудования» на
стр. 151.
Исключительно в конфигурации с центральной рамой,
контактный привод рабочего бруса крепиться с
помощью U-образных стремянок. Они будут удалены и
заменены на болты, которые крепят дышло к
контактному приводу и рабочему брусу.
См. рис. 133
4. Осторожно снимите четыре U-образных стремянки
.
U-образные стремянки и гайки больше не
понадоблятся.
См. рис. 134
5. Выберите один новый:
401-665L TONGUE ASSEMBLY YP4, 6 & 8
6. Снимите и сохраните четыре набора:
802-068C HHCS 3/4-10X4 GR5
7. Выровняйте отверстия дышла и рамы .
Вставляйте болты сверху и закручивайте с
гроверами гайками .
8. Перейдите к шагу 9 на Стр. 151.
1

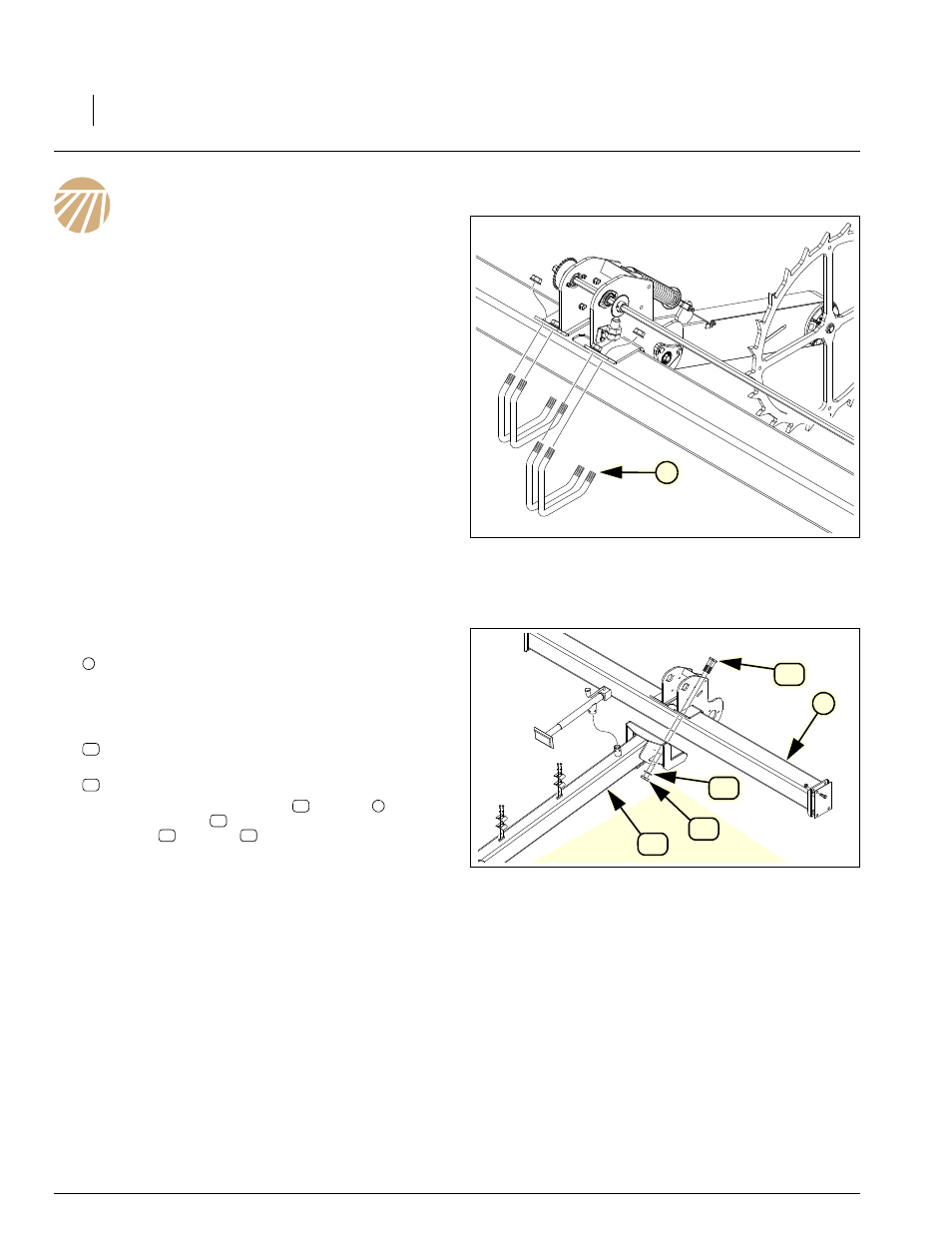

Рисунок 135
Регулирование привода U-
образными болтами
55
2
51
53
52
Рисунок 136
Присоединение дышла к
центральной раме
1
51
52
51 2
52
55 53
