Great Plains Manufacturing, Inc. Приложение B - Предпродажная настройка 149
2013-02-12 401-651M -RUS
Присодинение дышла к брусу устройства
для внесения удобрений /
вспомогательного оборудования
Если сеялка не оборудована устройством для внесения
удобрений или опцией бруса для дополнительного
оборудования, вернитесь к разделу «Присоединение
дышла к рабочему брусу» на стр. 146.
См. рис. 135
4. Выберите один новый:
401-665L TONGUE ASSEMBLY YP4, 6 & 8
5. Снимите и сохраните восемь (8) наборов:
803-181C NUT HEX FLANGE LOCK 3/4-10 PLT
и четыре (4):
806-102C U-BOLT 3/4-10 CORNER ER 7 SQ
6. Поместите дышло на середине подрамника .
Вставьте U-образные стремянки сверху и закрутите
стопорными гайками .
Проводка шлангов
Оставьте домкрат на дышле во время проводки шлангов, чтобы обеспечить достаточно пространства вокруг
выступа .
9. Ослабьте или снимите хомуты .
10. Определите шланги, предназначенные для подъема
цилиндров. Направьте их вокруг выступа домкрата
под нижними зажимами.
11. Определите шланги, предназначенные для маркера
(если он установлен). Направьте их под следующим
верхним зажимом.
12. Определите шланги, предназначенные для
вентилятора. Проведите шланги подачи и шланг
возврата над следующим зажимом.
13. Проведите сливной шланг вентилятора над
следующим зажимом, или поверху шлангов.
14. С помощью хомутов затяните крепежи. Не
используйте таблицу закрепите шланги, а
исключительно усилие необходимое для крепления
шлангов.
Проводка кабелей
15. Устанавливайте кабели световой сигнализации и
монитора вдоль шлангов.
16. Убедитесь, что концы пучков домкрата (положение
) обмотаны достаточно длиной лентой.
17. Оставьте небольшой кусок ленты свободным.
18. Поверните домкрат в рабочее положение .
Поднимите дышло на уровень сеялки.
Подъем орудия
19. Поднимайте и опускайте дышло до тех пор, пока не
сможете установить домкрат с передней стороны
выступа.
20. Соедините подъемную гидросистему с источником
гидравлики (Стр. 16).
21. Поднимите сеялку и установите транспортные замки
(стр. 21.). Снимите доставочные стойки. Их
необходимо вернуть Great Plains.
3
51
54
56

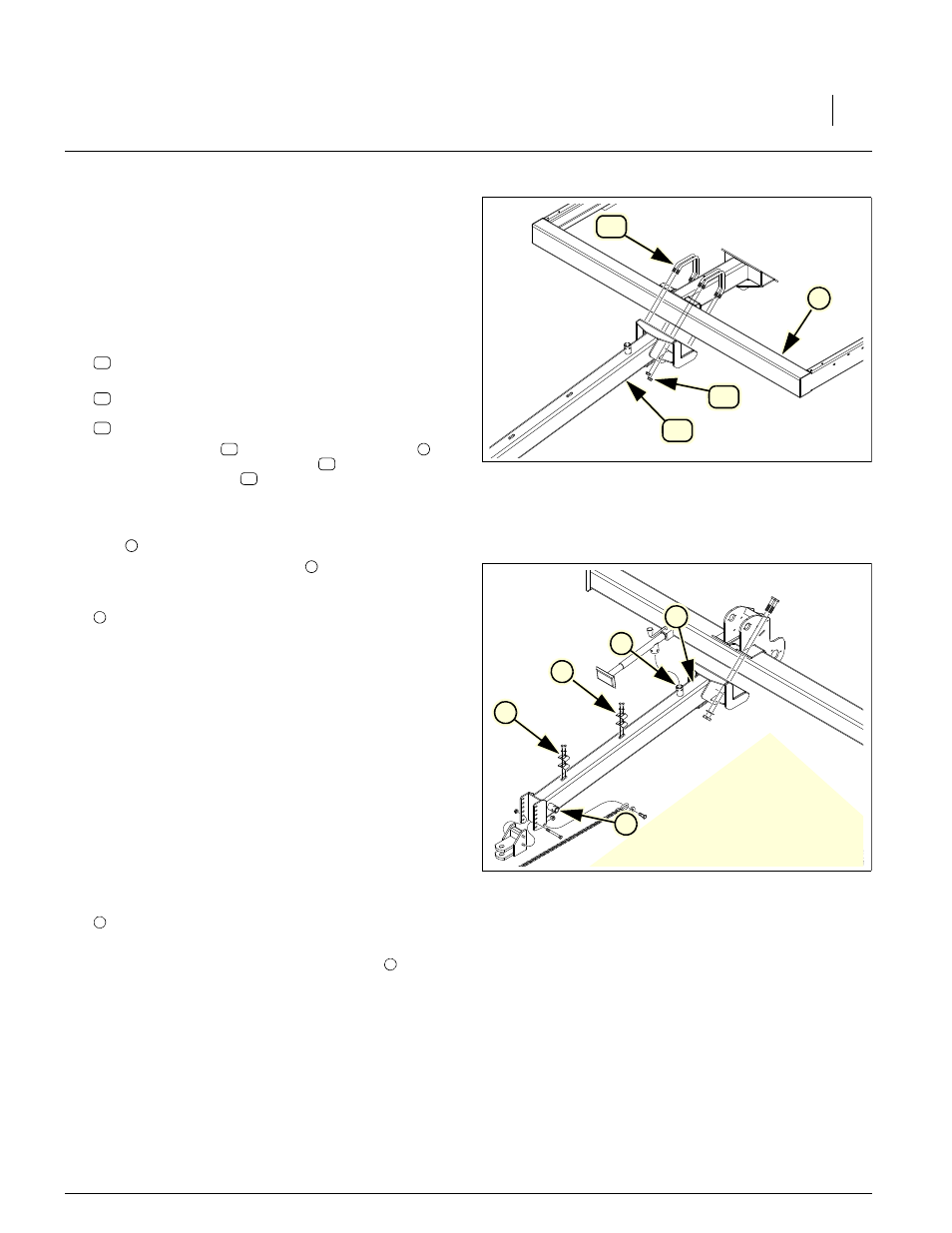

Рисунок 137
Присоединение дышла к
опциональной рамке
51
54
56
51 3
56
54
4
5
4
6
7
5
Рисунок 138
Присоединение дышла к
центральной раме
5
4
6
7
