40 YP425A, YP625A и YP825A Great Plains Manufacturing, Inc.
401-651M -RUS 2013-02-12
Гидравлический контур вентилятора
Только для сеялок с серийными номерами:
(YP425A с/н B1009N+)
(YP625A с/н B1044Q+) (YP825A с/н B1015S+)
См. раздел “Настройка вентилятора” на стр. 55.
См. рис. 38
Рабочий поток
Отключенный поток (вентилятор
останавливается)
Два гидравлических шланга вентилятор, должны быть
правильно подключены для того, чтобы вентилятор
крутился в правильном направлении , с
рекомендованной скоростью. См. раздел
“Гидравлические соединения” на стр. 16.
1. Подсоедините линию слива гидромотра , к
разъему слива возврата или картеру.
Сеялка оснащена специальным быстроразъемным
штуцером низкого сопротивления на линии слива.
Это предотвращает повреждения мотора в
результате некорректного подсоединения к
гидросистеми.
2. Соедините входящую магистраль гидромотора с
гидравлическим клапаном трактора, рассчитанным
на скорость гидропотока 20 л/мин. Если
приоритетный клапан свободен, используете его
для вентилятора.
3. Гидравлический контур вентилятора включает
обратный клапан , с помощью которого
осуществляется перепускание масла при
выключении мотора. Если вентилятор потключен
наоборот, поток масла будет сливатся через
обратный клапан, вентилятор при етом не будет
набирать рабочие обороты.
Правильное направление вращения вентилятора
показано на рисунке под номером . Если есть
подозрение, что вентилятор работает в обратном
направлении, осмотрите его во время отключения
мотора, так как определить направление вращения
легче при низких оборотах (при запуске мотор
мгновенно набирает обороты, затрудняя
возможность определить направление).
Скорость вентилятора регулируется гидравлическим
контуром трактора (а не через монитор контроля
высева).
Примечание: Скорость вращения вентилятора изменяется по
мере нагревания масла до рабочей температуры.
Периодически проверяйте уровень давления в
высевающих аппаратах, особенно в начале
работы.
Можна останавливать вентилятор, установив рычаг в
нейтральный или плавающий режим. Обратный клапан
турбины замедляет движение вплоть до ее остановки
благодаря рециркулированию масла.

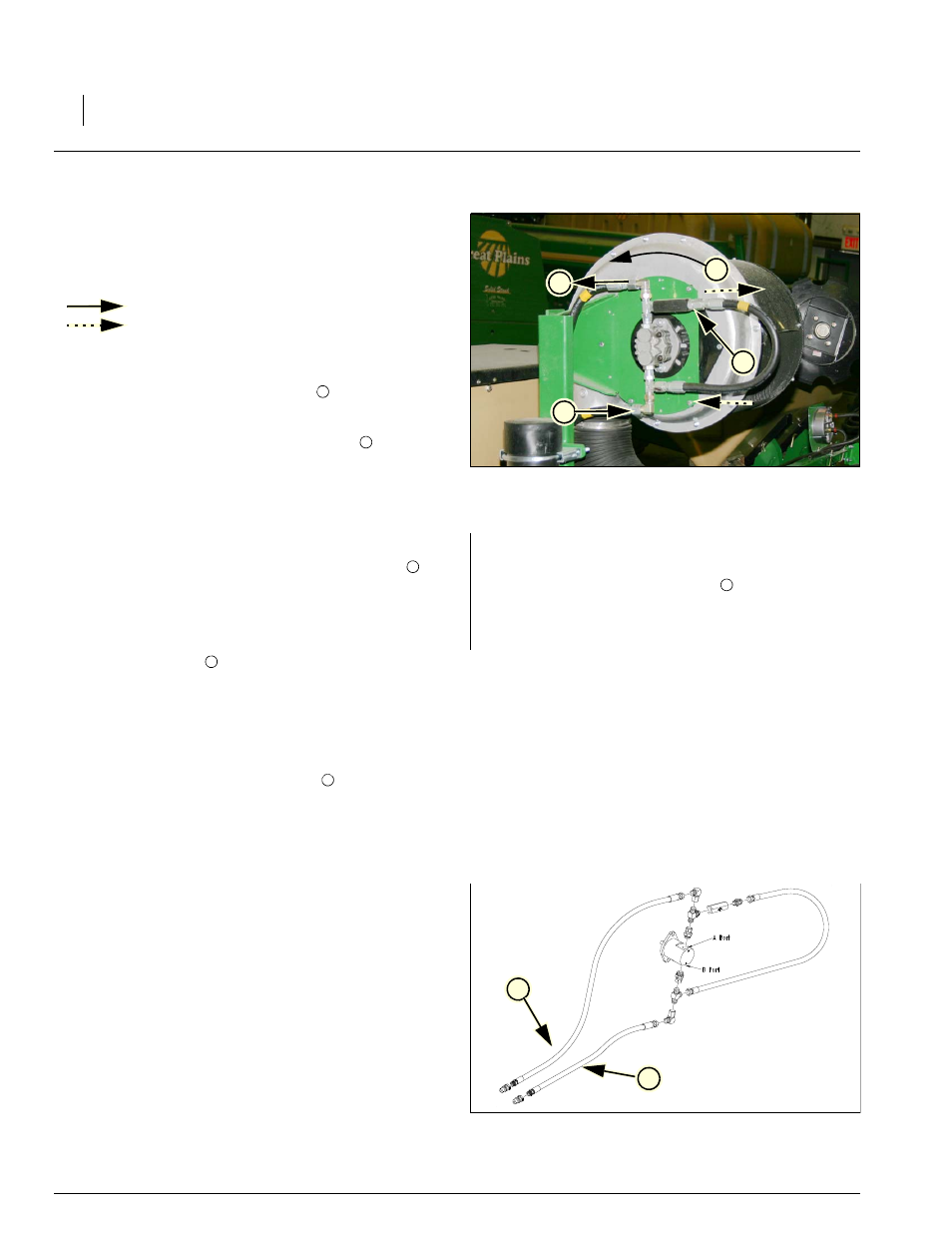

Рисунок 38
Гидросистема вентилятора
Если вентилятор подключен в обратном направлении, он
может не запуститься (так как масло не будет поступать при
обратном соединении).
Если же масло начнет поступать, то
при прохождении обратного клапана будет происходить
перепуск, что не позволит вентилятору набрать
необходимую рабочую скорость.
Вентилятор,
вращающийся в обратном направлении, не сможет
обеспечить систему высева достаточным током воздуха.
5
1
3
4
5
1
3
4
5
1
3
4
Рисунок 39
Шланги вентилятора
