Great Plains Manufacturing, Inc. Настройка 71
2013-02-12 401-651M -RUS

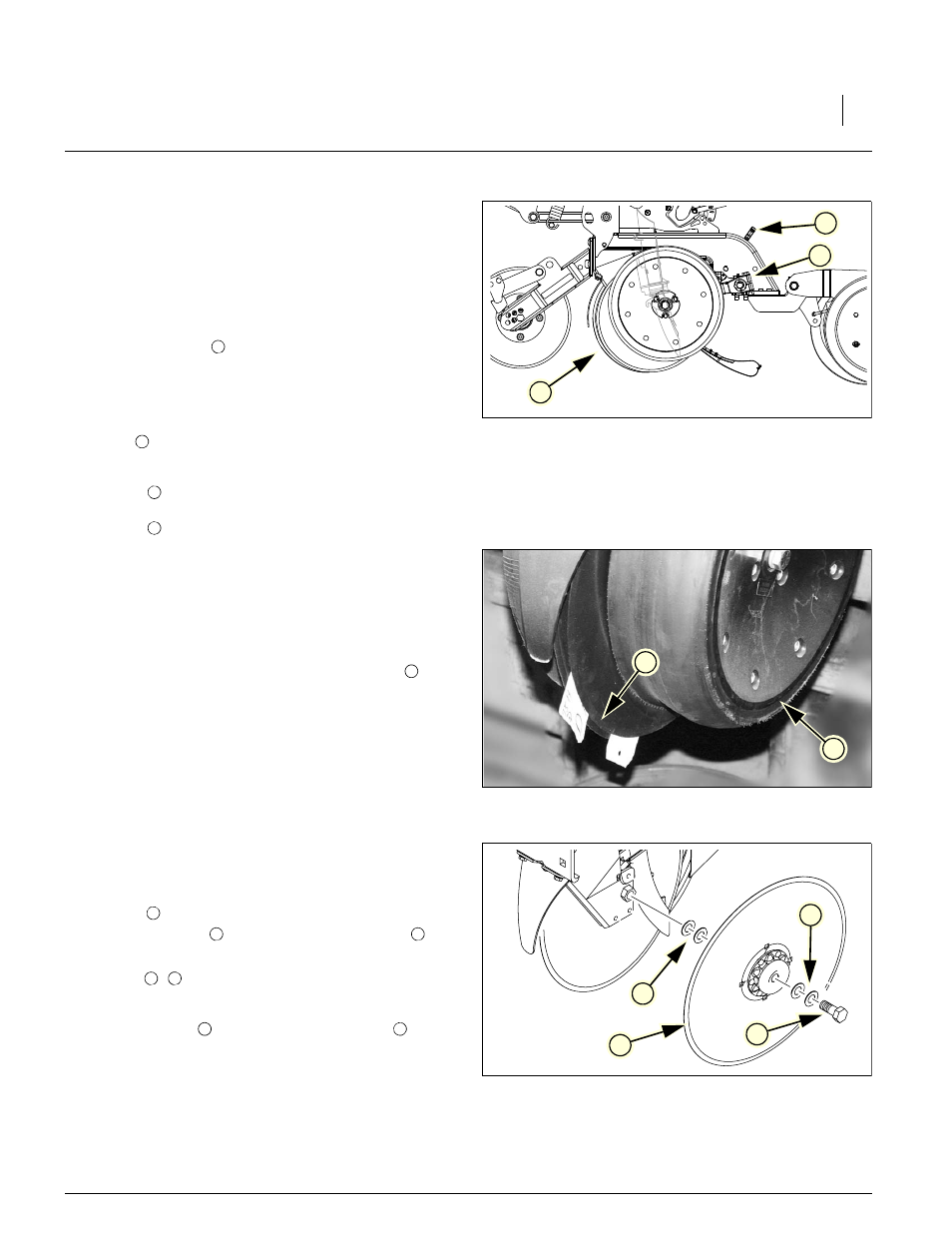

Настройка сошника
Сошники 25 серии имеют три настройки:
1. глубина высева
2. контакт между дисками сошника
3. боковые колеса / контакт диска сошника (Стр. 73)
Настройка глубины высева
См. рис. 78
T-образная рукоятка регулирует глубину высева,
путем ограничения хода боковых опорных колес
сошника относительно дисков сошника. Положение
семенной трубки неизменно относительно дисков
сошника и не регулируется.
Для регулировки глубины высева потяните Т-образную
рукоятку вверх и назад и вставьте в другую пару
отверстий шкалы.
• для уменьшения глубины передвигайте Т-образную
рукоятку вперед.
• для увеличения глубины передвигайте Т-образную
рукоятку назад.
Зона контакта дисков сошника
См. рис. 79 и рис. 80
Угол и смещение дисков сошника не регулируется,
однако контакт между дисками требует настройки по
мере износа дисков. При замене дисков необходима
перерегулировка дисков спомощью шайб.
В идеальном случае, расстояние между дисками должно
обеспечивать зону контакта дисков около 2,5 см .
Если между дисками вставить два кусочка бумаги, они
должны входить между дисками и останавливаться на
расстоянии 0 - 3,8 см друг от друга. Если диски не
касаются друг друга, расстояние между ними не должно
превышать толщины двух листов бумаги.
Если зона контакта значительно больше, или же если
между дисками слишком большой зазор, их необходимо
отрегулировать, переставив регулировочные шайбы.
Регулировука зоны контакта дисков
1. Поднимите орудие и установите замки подъемных
цилиндров.
2. Снимите боковые колеса контроля глубины
высева .
3. Извлеките болт крепления диска сошника с
одной стороны. Осторожно снимите диск. Не
теряйте детали ступицы и регулировочные
шайбы , .
4. для того, чтобы уменьшить расстояние между
дисками, переставьте одну шайбу с внутренней
стороны диска на его внешнюю сторону .
5. Соберите сошник и проверьте зону контакта дисков.
Рисунок 80
Настройка сошника
3
2
1
1
1
1
1
Рисунок 81
Зона контакта дисков сошника
4
5
4
Рисунок 82
Регулировочные шайбы
9
8
6
7
5
6 7
8 9
8 9
