Great Plains Manufacturing, Inc. Подготовка и сборка 17
2013-02-12 401-651M -RUS
Защита сальника мотора
Только для сеялок с серийными номерами:
(YP425A с/н B1008N-)
(YP625A с/н B1043Q-) (YP825A с/н B1014S-)
1.
Подключите линию низкого давления (слива)
первой.
Примечание:Сливной шланг возврата использует шланг
толщиной всего 6,3 мм и маленький коннектор.
2. Подключите линию возврата гидромотора .
Примечание: Возвратный шланг вентилятора имеет большую
быстросъемную муфту ( 1 1/16”-27 мм в диаметре).
3. Подключите напорный шланг гидромотора
вентилятора . Если трактор имеет приоритетный
гидравлический контур -\ используйте его для
подключения гидромотора.
Не подключайте сливной шланг к разъему,
отключенному от питания. Сливной шланг возврата
должен подключаться первым, а отсоединяться в
последнюю очередь, чтобы избежать повреждения
гидромотора вентилятора
Только для сеялок с серийными номерами:
(YP425A с/н B1009N+)
(YP625A с/н B1044Q+) (YP825A с/н B1015S+)
Для получения дополнительной информации см.
“Использование вентилятора” на стр. 41.
1.
Подсоедините линию возврата гидромотора к
разъему возврата или к картеру трансмиссии .
2. Подсоедините входящую магистраль гидромотора
к гидравлическому клапану трактора,
рассчитанному на скорость потока жидкости 20 л/
мин. Если трактор имеет приоритетный
гидравлический контур - используйте его для
подключения гидромотора.

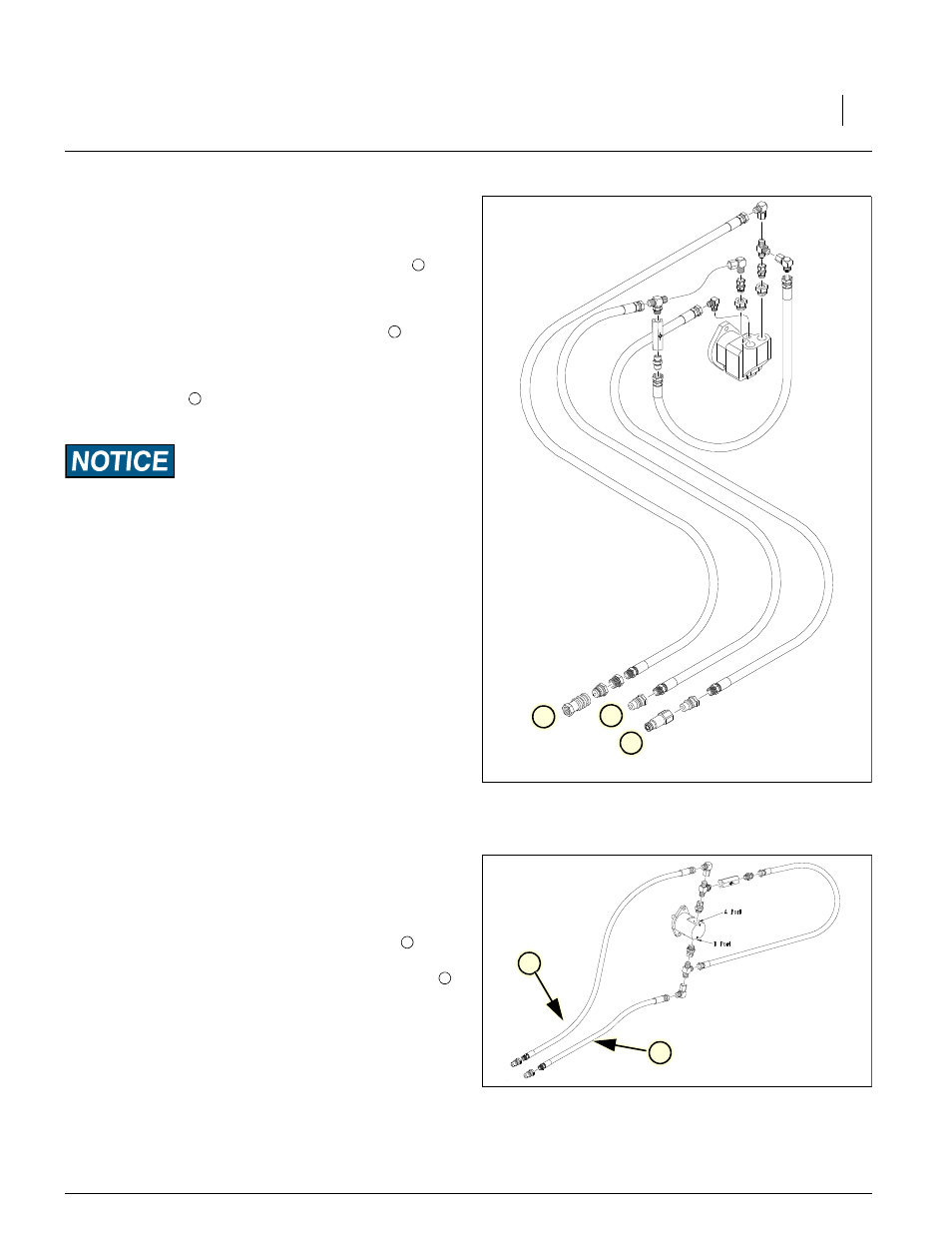

Рисунок 8
Шланги вентилятора (с/н-)
1
2 3
1
2
3
3
4
Рисунок 9
Шланги вентилятора (с/н+)
3
4
