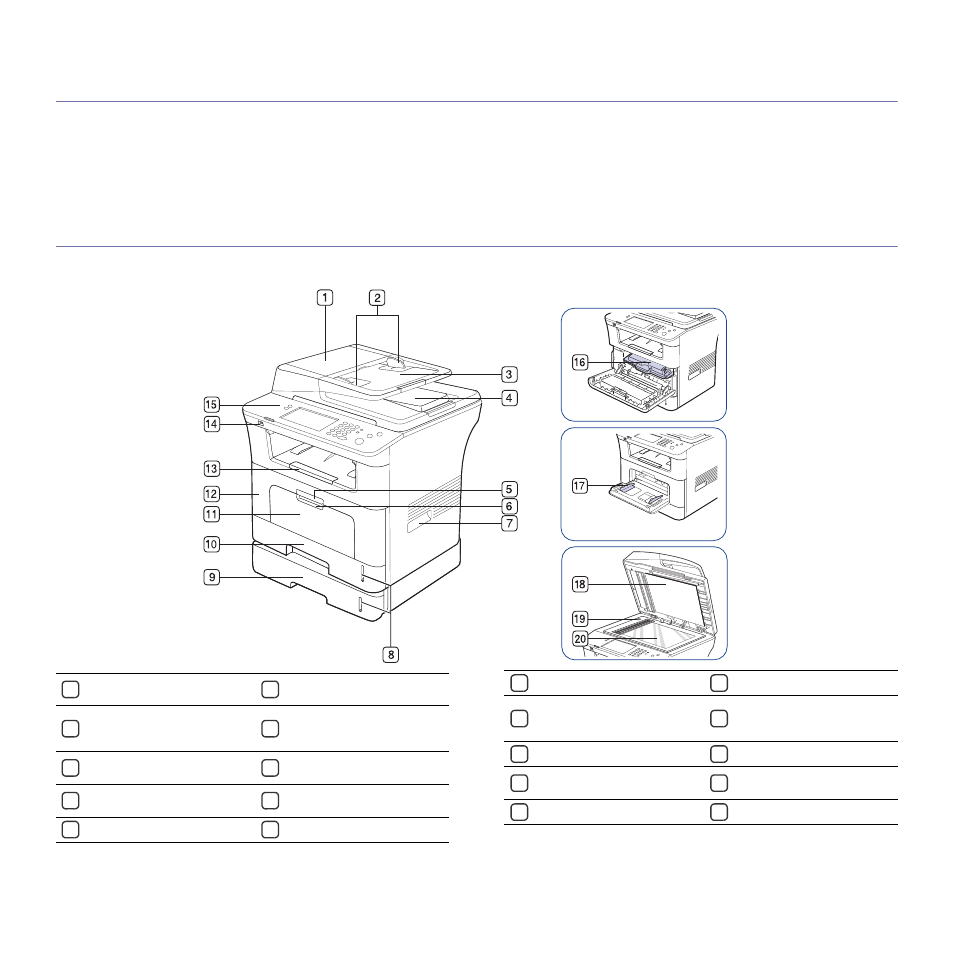

На рисунке показаны основные компоненты устройства.
В главу входят указанные ниже разделы.
• Обзор устройства
• Обзор панели управления
• Знакомство с индикаторами Состояние
• Обзор возможностей сенсорного экрана и полезных кнопок
Обзор устройства
Вид спереди
1
Крышка устройства подачи
документов
11 Многоцелевой лоток
2
Устройство подачи
документов с
направляющими
12 Передняя крышка
3
Входной лоток устройства
подачи документов
13
Выходной лоток для
документов
4
Выходной лоток устройства
подачи документов
14 Порт USB-накопителей
5 Ручка передней крышки 15 Панель управления
6 Ручка многоцелевого лотка 16 Картридж с тонером
7 Ручка 17
Многофункциональный
лоток для бумаги с
направляющими
8 Индикатор уровня бумаги 18 Крышка сканера
9 Дополнительный лоток 2 a
a. Дополнительное устройство.
19
Переключатель блокировки
сканера
10 Лоток 1 20 Стекло экспонирования
