Автомобиль со съемным тягово-сцепным устройством
Монтаж шаровой головки (третий этап)
− Потянуть маховичок по направлению стрелки и повер-
нуть его затем в вытянутом положении по направлению
стрелки
до момента фиксации расцепляющего пальца
⇒ .
Установка шаровой головки
− Установить шаровую головку с натягом в крепежную трубу и
отжать вверх в указанном стрелкой направлении
⇒ илл. 304
⇒ . Процесс фиксации осуществляется автоматически. При
этом отчетливо должен быть слышен щелчок.
− Запереть шаровую головку поворотом ключа влево.
− Извлечь ключ и надеть на замок колпачок.
Продолжение ⇒ стр. 299, “Монтаж шаровой головки (четвертый этап)”.
ВНИМАНИЕ!
••••• Не допускается эксплуатация шаровой головки, если не обеспе-
чивается ее натяг в соответствии с вышесказанным. Обратиться на
специализированное предприятие.
••••• При монтаже руки не должны находиться в зоне маховичка и
крышки тягово-сцепного устройства - опасность получения
травмы.

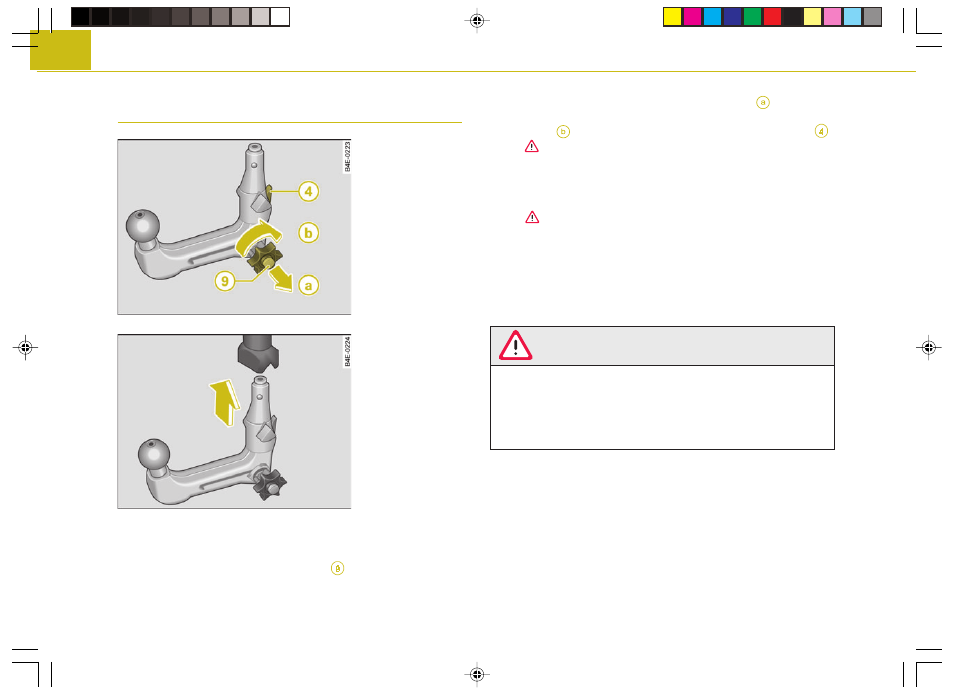

Илл. 303 Съемное
тягово-сцепное
устройство: натяг
шаровой головки
Илл. 304 Съемное
тягово-сцепное
устройство: установка
корпуса шаровой
головки
Натяг шаровой головки (при необходимости)
− Для запирания шаровой головки вставить в замок маховичка
входящий в комплект поставки ключ
⇒ илл. 303 и повер-
нуть его вправо.
