Проверить вероятность загрязнения крепежной трубы и при
необходимости почистить ее
⇒
.
Продолжение
⇒
стр. 297, “Монтаж шаровой головки (второй этап)”.
ВНИМАНИЕ!
Обязательно удалить загрязнения. В противном случае нет га-
рантии, что шаровая головка будет надежно фиксироваться в
крепежной трубе - опасность несчастного случая!
Автомобиль со съемным тягово-сцепным устройством
Монтаж шаровой головки (второй этап)

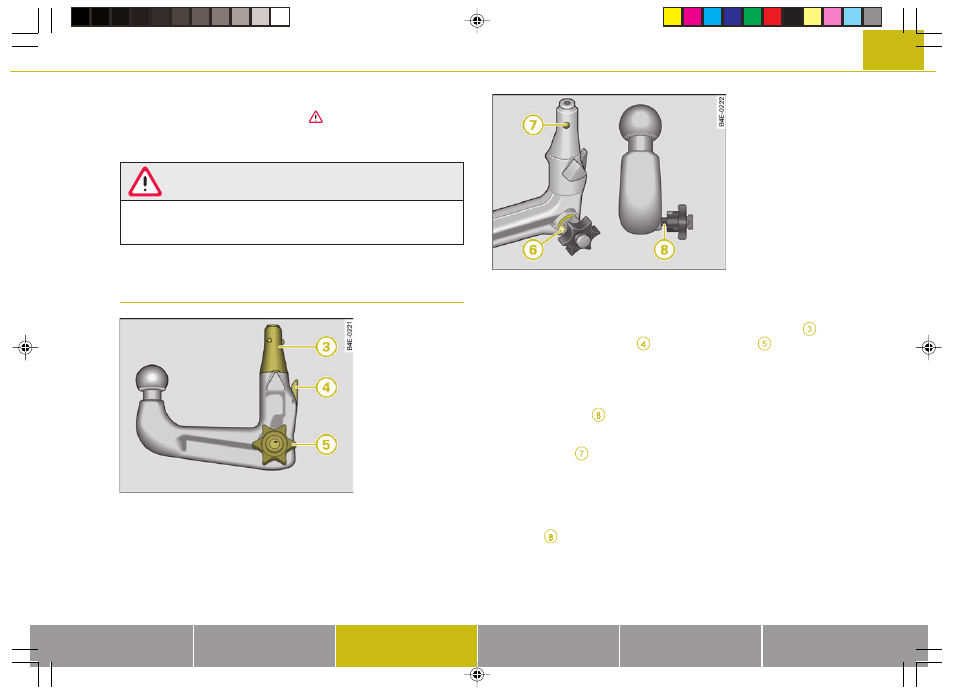

Илл. 302 Съемное
тягово-сцепное
устройство: шаровая
головка с корпусом
Илл. 301 Съемное
тягово-сцепное
устройство: шаровая
головка с корпусом
Шаровая головка должна быть чистой и без повреждений
−
Проверить вероятность загрязнения и повреждения корпуса
шаровой головки в месте контакта с крепежной трубой
,
расцепляющего пальца
, а также маховичка
⇒
стр.
илл. 301.
Шаровая головка должна монтироваться с
предварительным натягом
−
Красная метка
⇒
илл. 302 маховичка находится в зоне
зеленого поля корпуса шаровой головки.
−
Фиксаторы
утоплены в отверстиях корпуса шаровой го-
ловки.
−
Маховичок, что хорошо видно визуально, находится на опре-
деленном расстоянии от корпуса шаровой головки, так что
между маховичком и корпусом шаровой головки имеется
зазор
.
Шаровую головку можно смонтировать только с предварительным
натягом.
Продолжение
⇒
стр. 298, “Монтаж шаровой головки (третий этап)”.
