34020846RU/AH — Страница 65
2.
Приложения
2.4
Электрические параметры

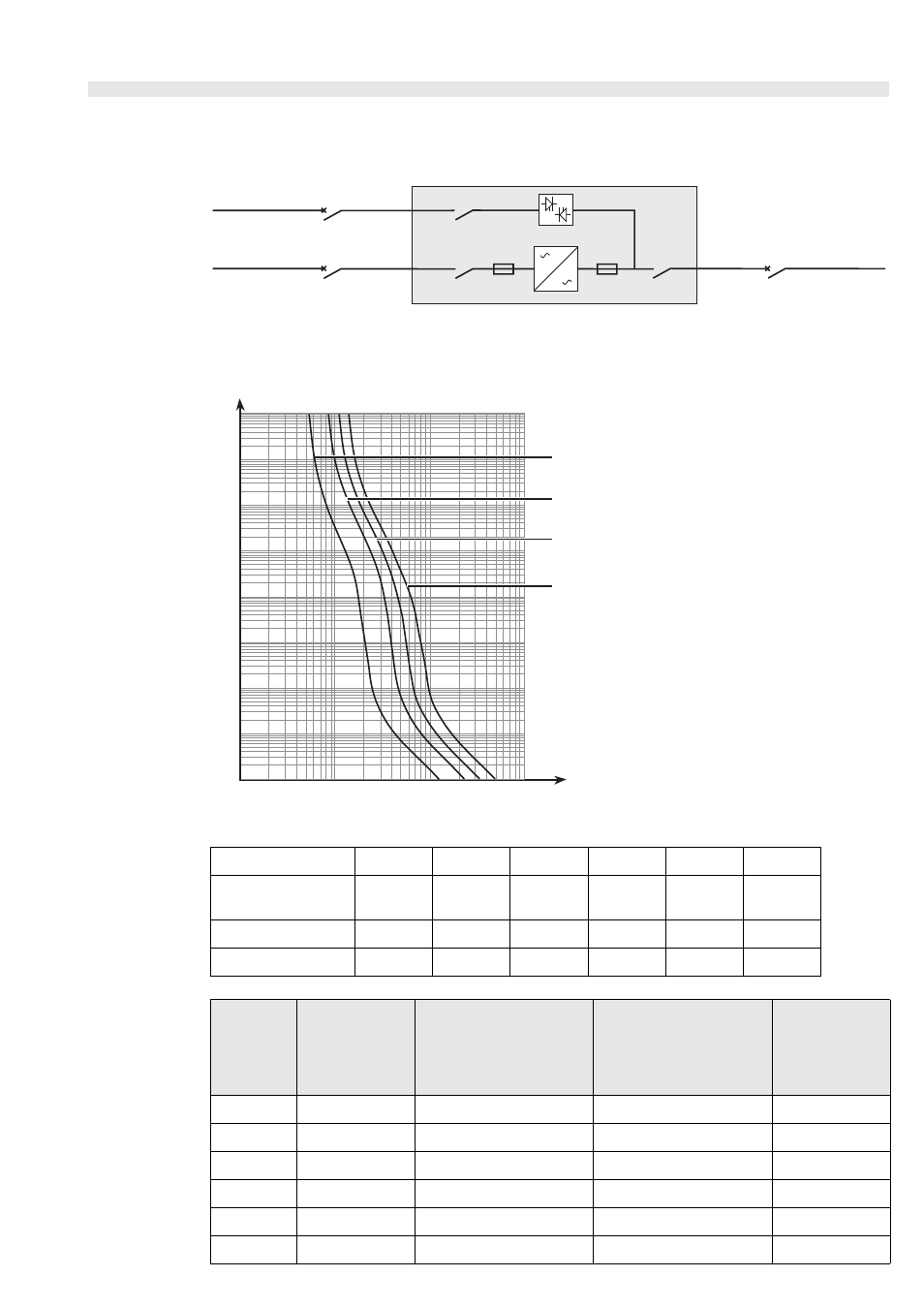

Определение устройств защиты
Ток короткого замыкания ИБП с подсоединенным инвертором и сетью байпаса переменного тока без
ограничений :
Значение линейных токов :
Для определения размеров выключателей входной сети нужно придерживаться указанных ниже
параметров .
Кривая плавких предохранителей на входе и выходе ИБП :
Sn 160 кВА 200 кВА 250 кВА 300 кВА 400 кВА 500 кВА
In ( под напряжением
400 В )
231 A 289 A 361 A 433 A 577 A 721 A
Icc макс 725 A 725 A 1030 A 1030 A 1374 A 1975 A
Icc мин 570 A 570 A 793 A 793 A 1140 A 1470 A
Номинальна
я
мощность
ИБП
Постоянный ток на
входе для U=400 В
Для измерения тока на входе
используется коэффициент
мощности .
Использование =0,9, U=400 В ,
при перегрузке 1,25 In
ограничивается до 10 мин .
Для измерения тока на входе
используется коэффициент
мощности .
Использование =0,9, U=400 В ,
при перегрузке 1,5 In
ограничивается до 30 сек .
Размер плавких
предохранителей
на входе и выходе
160 236 A 282 A 340 A 400 A
200 295 A 353 A 424 A 400 A
250 кВА 368 A 441 A 530 A 630 A
300 кВА 442 A 530 A 636 A 630 A
400 кВА 587 A 706 A 848 A 800 A
500 кВА 735 A 881 A 1058 A 1000 A
Q1
Q4S
Q5N
NORMAL AC
BYPASS AC
Выключатель
входная сеть *
Выключатель
входная сеть *
* не поставля
плавкие предохранители
ввода
плавкие предохранители
вывода
Выключатель отходящей сети *
Нагрузка
I (A)
t (s)
400 kVA : 800A
500 kVA : 1000A
250-300 kVA : 630A
160-200 kVA : 400A
10-4
103
102
10
1
10-1
10-2
10-3
102 103 104 105
