1.
Установка

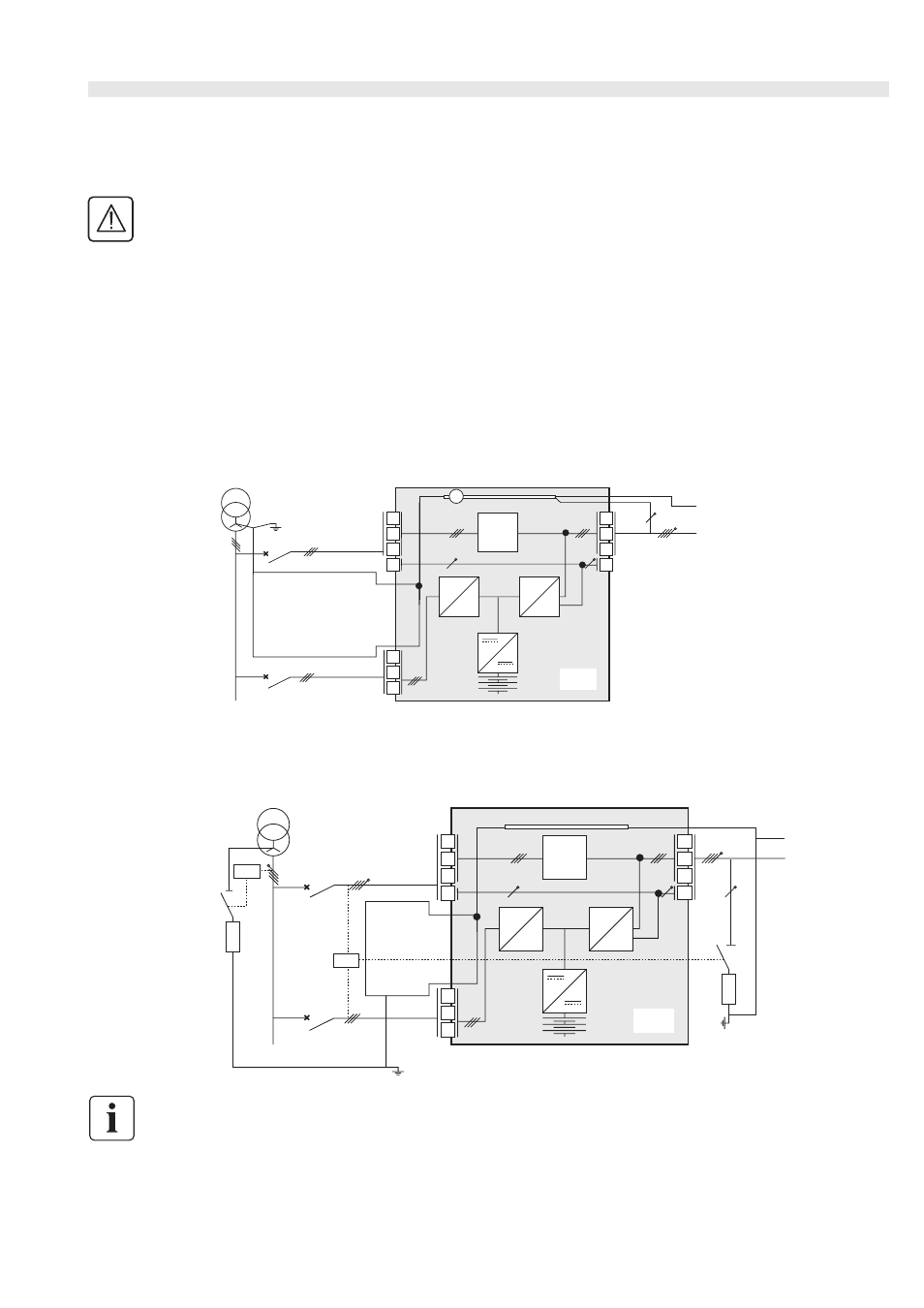

Установка глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного
заземления и нейтрали или заземления нейтрали отходящей сети
Для обычной сети переменного тока и сети байпаса переменного тока выходы разделены , хотя запитаны от одного
источника ..
Установка изолированной нейтрали входной и отходящей сети
Для обычной сети переменного тока и сети байпаса переменного тока выходы разделены , хотя запитаны от одного
источника ..
Параллельные ИБП
Адаптация схем связи на землю идентична схемам , описанным выше , для одинарных ИБП .
Необходимо обязательно изменить внутреннюю шину PE, которая подключается к ИБП в PEN, См " Адаптация ячейки
согласно режиму нейтрали ", стр . 28.
Для установки с ячейкой статической распределительной коробки или с ячейкой внешнего байпаса крайне
необходимо изменить внутреннюю шину PE ячейки в PEN, См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
Одинарный или встроенная воэможность параллельной работы источник бесперебойного
электроснабжения ( ИБП ):
нейтраль на выходе ИБП должна быть подсоединена к внутренней шине PEN (1).
Параллельные ИБП с ячейкой статической распределительной коробки или с встроенная воэможность
параллельной работы ИБП с ячейкой внешнего байпаса :
нейтраль на выходе ячейки статической распределительной коробки или ячейки внешнего байпаса должна быть
подсоединена к внутренней шине PEN этой ячейки .
Связь между выходом ИБП и ячейкой статической распределительной коробки или ячейкой внешнего байпаса
должна быть осуществлена с помощью глухозаземленной нейтрали ( подсоединять кабель PEN к шине PEN).
Выход нейтрали ИБП , ячейки статической распределительной коробки или ячейки внешнего байпаса не должен
использоваться .
SLT отходящей сети или заземление нейтрали запускается на выходе установки MGE ™ Galaxy ™ 7000.
При функционировании в обычном режиме :
CPI1 контролирует всю установку , в том числе отходящую сеть ИБП . CPI2 находится вне напряжения через реле
R2, которое контролирует наличие напряжения во входной сети ИБП .
В случае прекращения подачи электроэнергии или срабатывания устройств защиты входной сети :
Реле R1 разрывает цепь CPI1, а реле R2 закрывает цепь CPI2, которая позволяет поддерживать контроль
отходящей сети ИБП .
Bypass AC
Normal AC
L1
L2
L3
L1
L2
L3
N
L1
L2
L3
N Q4S
1
Нагрузка
PEN
CS
ИБП
PFC OND
Вводно - распределительное устройство
PEN
PEN
PE или PEN
NC: не подсоединен
NC
Bypass AC
Normal AC
L1
L2
L3
L1
L2
L3
N
L1
L2
L3
N
R1
R2
Нагрузка
PE
CS
PFC OND
Вводно - распределительное устройство
PE
ИБП
CP
I1
CPI
2
