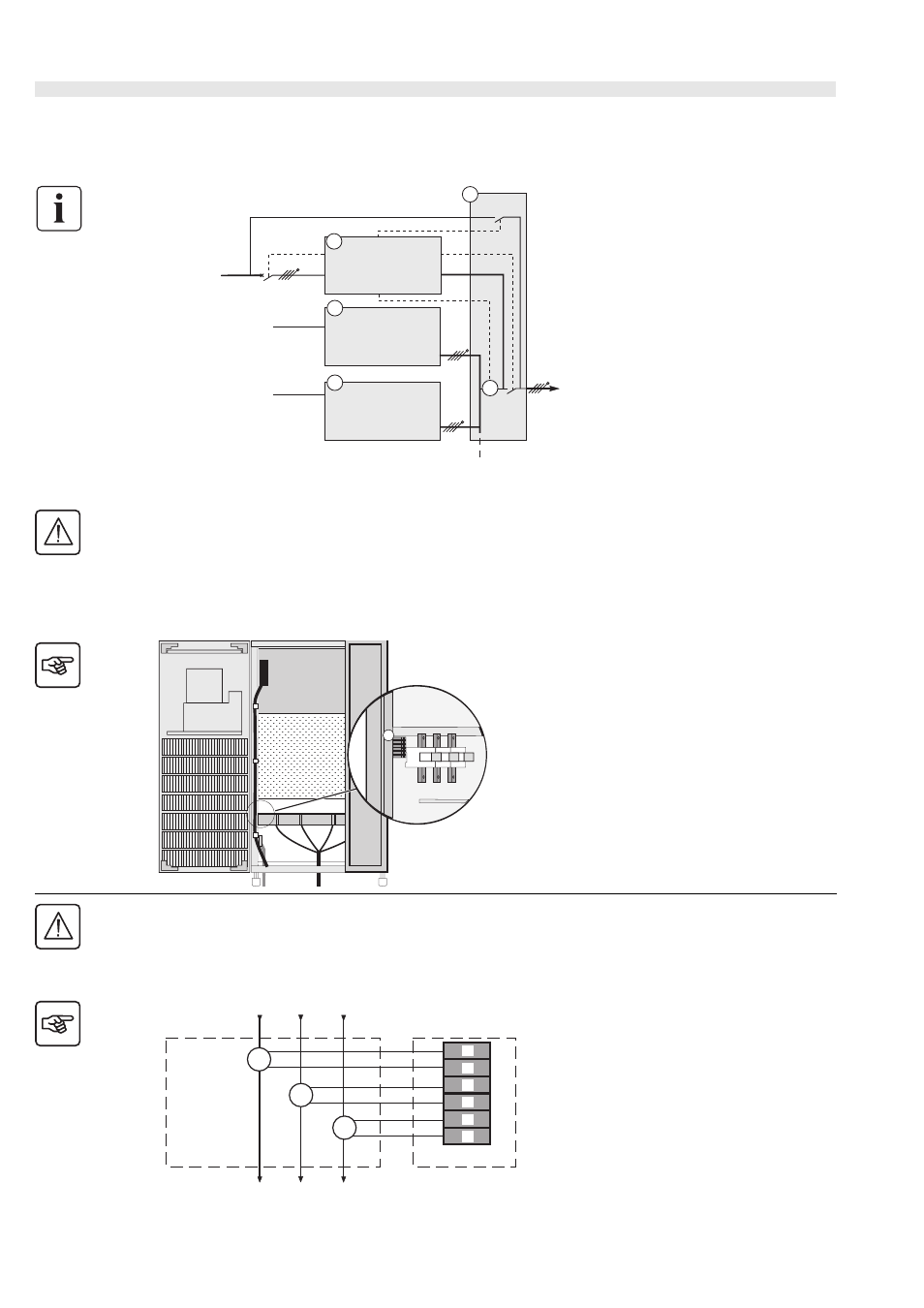

APC 7000 - Инструкция (Страница 52)

Подсоединение кабелей цепи управления > Подсоединение параллельных ИБП
34020846RU/AH — Страница 52
1.
Установка
Подсоединение элементов , характерных для облегченной ячейки статической распределительной
коробки мощностью 2000 кВА
Принципиальная схема
Подсоедините датчики тока потребителей
Ячейка ИБП (1)
Ячейка облегченной
распределительной коробки 2000 (2)
Ячейка нижнего соединения (3)
Датчики тока потребителя (4)
Эта операция должна осуществляться только обученным персоналом .
Дверь должна быть открыта .
Кабели ( в комплект не входят ) должны быть кабелями с витой парой сечением от 0,8 до 1 мм /AWG18 и
максимальной длиной 100 м .
Необходимо обязательно отделить кабели с тонкими жилами от силовых кабелей , чтобы гарантировать
достаточную изоляцию проводов с тонкими жилами .
При выходе из ячеек провода должны проходить вдоль заземленной проводки и проводки , связывающей ячейки .
Условные обозначения .
(1) Переходник датчиков тока ИБП
Правильная работа установки зависит от использования датчиков , адаптируемых к току . Благодарим за
обращение в службу технической поддержки для выбора датчиков тока потребителя .
Технологические требования : TI 4000/1, класс 1, 10 ВА .
Будьте внимательны для соблюдения полярностей при прокладке кабеля датчиков тока потребителя .
Условные обозначения .
(1) Датчик тока потребителя фазы 1
(2) Датчик тока потребителя фазы 2
(3) Датчик тока потребителя фазы 3
1 - Свяжите соединители переходника с датчиками тока потребителя в его распределительном шкафу .
Bypass AC
1
1
3
Q5N
ext
Q4S ext
2
Q3BP
ext
4 Нагрузк
1
5
4
3
2
1
6
5
4
3
2
1 S1
S2
1
S1
S2
2
S1
S2
3
P1
P2
P1
P2 P1
P2
Переходник
Ячейка 2000 light
Ячейка
НагрузкаНагрузка Нагрузка
верхнего соединения
ИБП ИБП ИБП
