Подсоединение силовых кабелей > Ячейка с внешним байпасом
34020846RU/AH — Страница 43
1.
Установка
2000 кВА
Снятие защитных крышек
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.

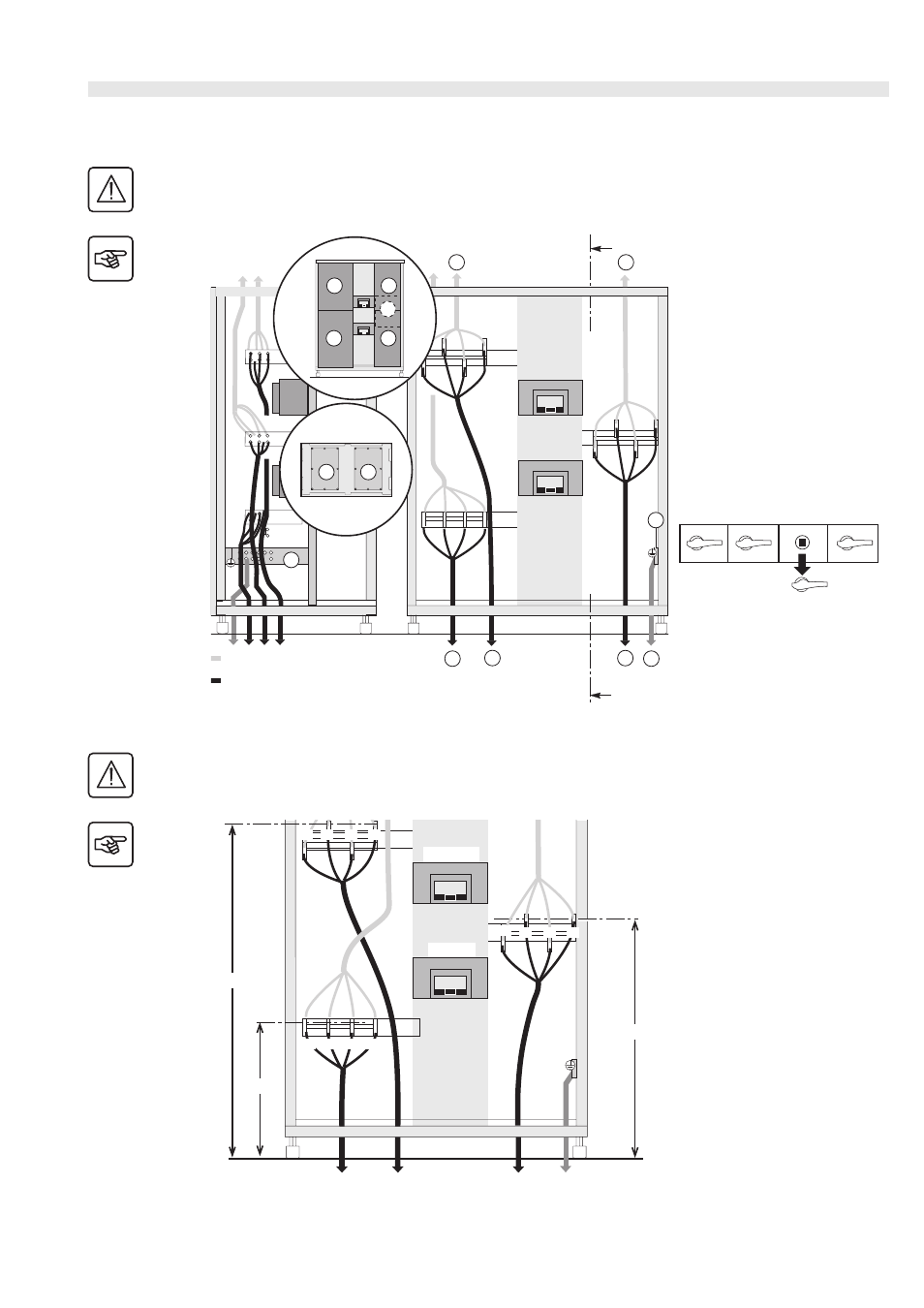

Условные обозначения .
(1) Защитные крышки лицевой
стороны
(2) Верхние защитные крышки
(3) Шина заземления
(4) К заземлению
(5) К переходнику нагрузки ИБП
(6) К сети байпаса переменного
тока
(7) К нагрузке
1 - Снять защитные крышки (1) и /
или (2).
Необходимо обязательно
повернуть ручку выключателя
Q3BP ( в положение " ВЫКЛ .")
всех ИБП .
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы внешние
выключатели , Q3BP и Q5N
находились в положении " ВЫКЛ .",
как показано на рисунке
2 - Подсоедините защитный провод
(PE или PEN) к шине заземления
3 - Подсоедините провода
напряжения ИБП , соблюдая
следующий порядок : N*, L1, L2, L3
4 - Подсоедините провода к сети
байпаса переменного тока ,
соблюдая следующий порядок : N*,
L1, L2, L3
5 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N*, L1, L2, L3
6 - Верните на место защитные
крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
A
A
7
7
6
6
4 5
3
2 2
OFF
OFF
1
3
1 1
1
1
Подсоединение сверху
Подсоединение снизу
Вид справа
Вид спереди
Вид
Вид сверху
спереди
Q1 Q4S Q3BP Q5N
N L1 L2 L3
650
1550
Q3BP ext
N L1 L2 L3
Q5N ext
1230
L3 L1 N L2
OFF
OFF
ИБП Байпас Нагрузка
Переменный ток
Земля
