Подсоединение силовых кабелей > Ячейка статической распределительной коробки
34020846RU/AH — Страница 40
1.
Установка
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели Q4S, Q3BP и Q5N потребителя находились в положении " ВЫКЛ ."
2 - Подсоедините защитный провод (PE или PEN) к шине заземления
3 - Подсоедините провода к обычной сети байпаса переменного тока , соблюдая следующий порядок : N*, L1, L2, L3
4 - Подсоедините провода напряжения , соблюдая следующий порядок : N*, L1, L2, L3
5 - Подсоедините кабели с тонкими жилами ( См " Подсоединение элементов , характерных для облегченной ячейки
статической распределительной коробки мощностью 2000 кВА ", стр . 52.)
6 - Верните на место защитные крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.

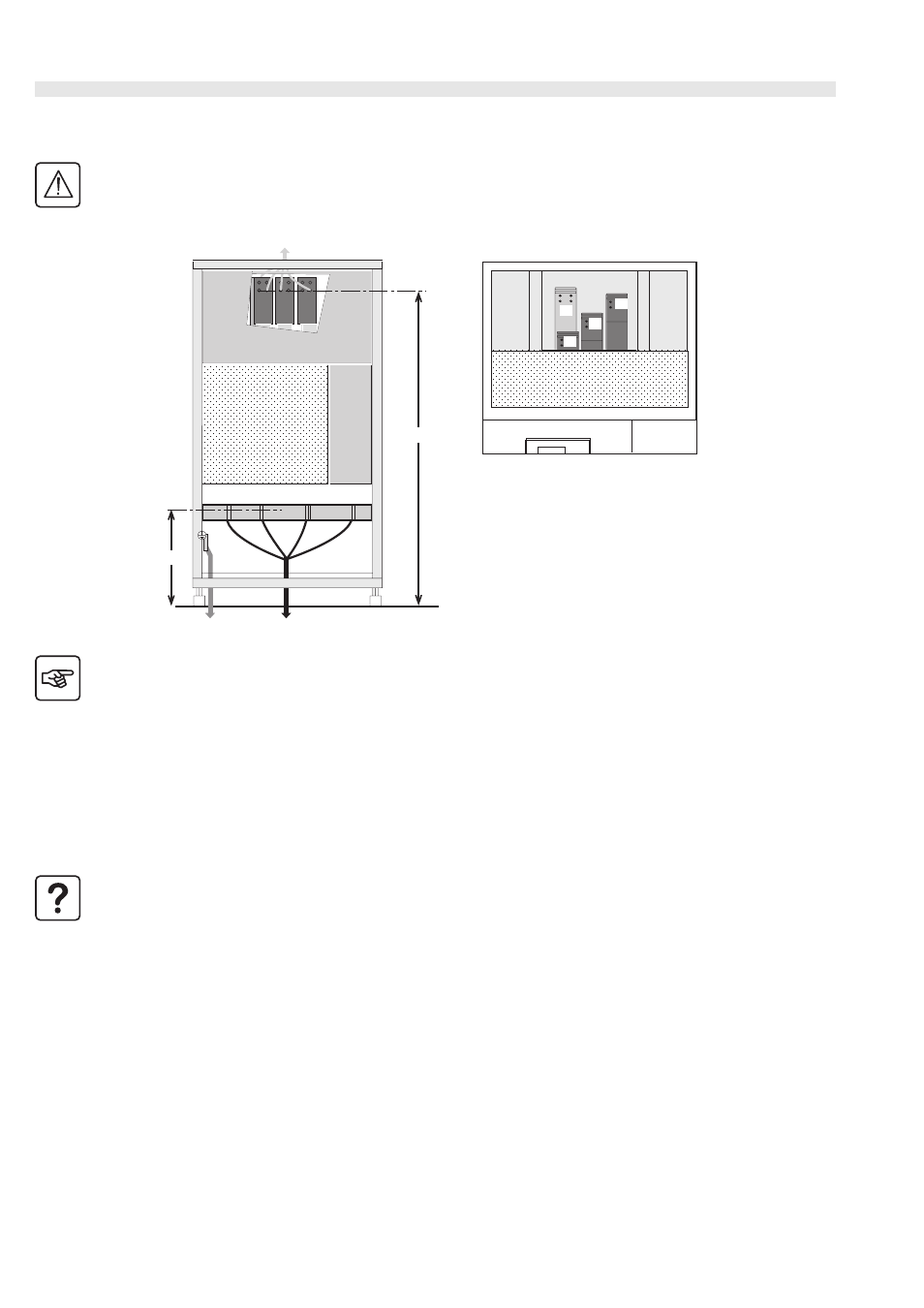

N
L1
L2
L3
1700
530
N L1 L2 L3
Нагрузка
Сеть байпаса переменного тока
Земля
Вид сверху
