APC 7000 - Инструкция (Страница 50)

Подсоединение кабелей цепи управления > Подсоединение параллельных ИБП
34020846RU/AH — Страница 50
1.
Установка

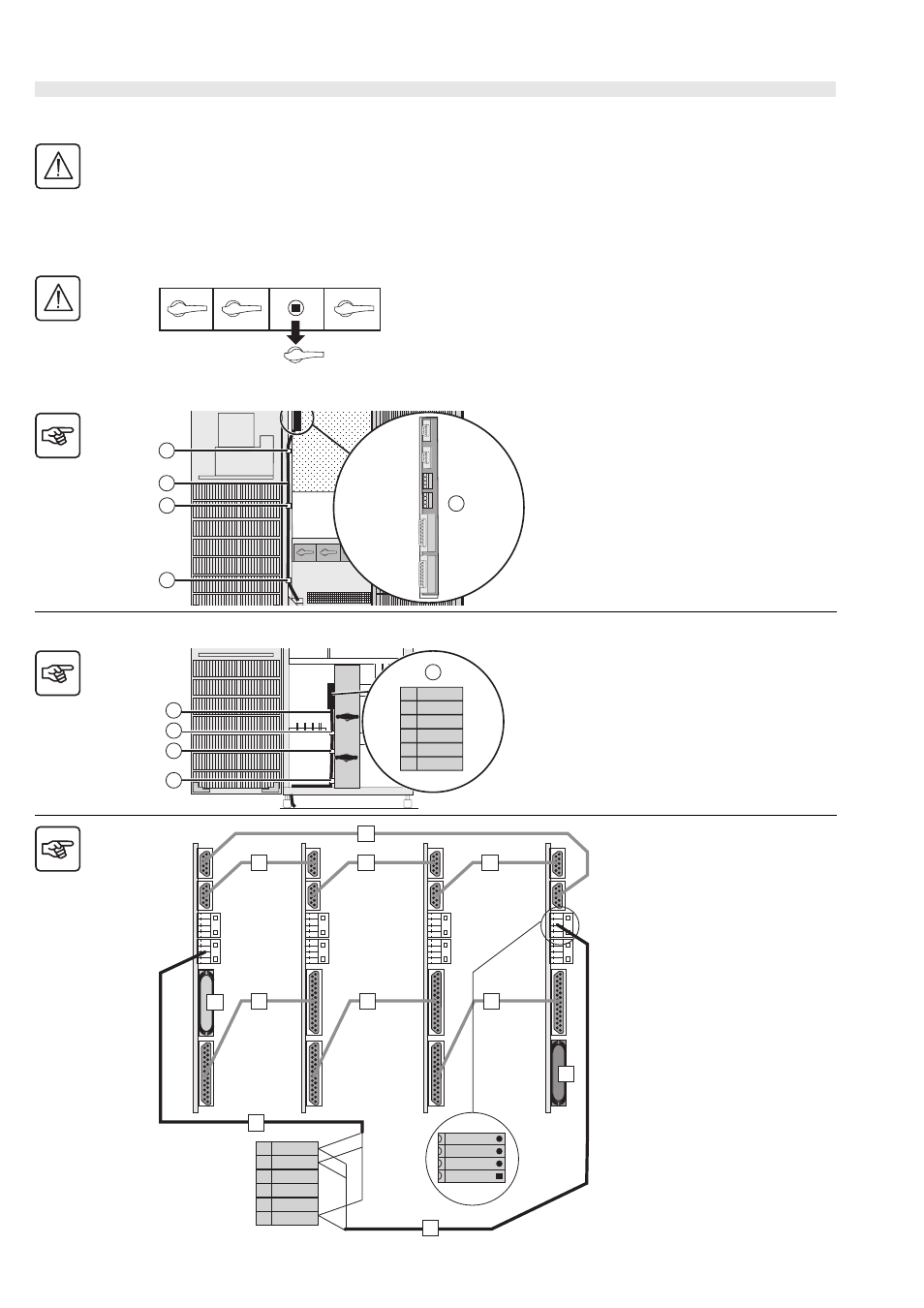

Подсоединение встроенная воэможность параллельной работы ИБП с внешним байпасом
Эта операция должна осуществляться только обученным персоналом .
Дверь должна быть открыта .
Поставляемые стандартные кабели имеют длину 10 м или 20 м ; для других размеров по длине свяжитесь с нами
( максимальная длина не должна превышать 180 м ).
Необходимо обязательно отделить кабели с тонкими жилами ( обмена , CAN и ячейки байпас ) от силовых
кабелей , чтобы гарантировать достаточную изоляцию проводов с тонкими жилами .
При выходе из ячеек провода должны проходить вдоль заземленной проводки и проводки , связывающей ячейки .
Необходимо обязательно
повернуть ручку выключателя
Q3BP ( в положение " ВЫКЛ .")
всех ИБП .
Ячейка ИБП
Условные обозначения .
(1) Соединители
(2) Хомуты
(3) Кабели тока обмена , CAN и
кабели с тонкими жилами
Ячейка байпаса
Условные обозначения .
(1) Соединители
(2) Хомуты
(3) Кабели с тонкими жилами
Соединение с ячейкой байпаса :
Тонкие жилы :
от 0,5 до 1,5 мм / от AWG20 до
AWG16
1 - Подсоедините общие концы ,
внешний Q3BP, внешний Q5N
переходника ячейки внешнего
байпаса к соединителям XM4 ИБП
4 и XM5 ИБП 1 ( кабели не
поставляются )
Ток обмена
2 - Свяжите соединители XM2 и
XM3 четырех ИБП , образуя контур .
Все соединители должны быть
использованы
CAN
3 -
Поставьте синюю пробку на
соединитель XM6 ИБП 1.
4 - Свяжите соединители XM6 и
XM7 четырех ИБП , образуя контур
5 - Поставьте красную пробку на
соединитель XM7 ИБП 4.
Соединение Q5N пользователя : См
" Подсоединение потребителя Q5N",
стр . 54.
Q1 Q4S Q3BP Q5N
3
2
2
2
1
XM2
XM3
XM4
XM5
XM6
XM7
1
3
2
2
1
1
Q5N ext
Q3BP ext 2
3
4
5
6
COM
2
XM7
XM6
XM3
XM2
XM6
XM3
XM2
1
2
3
4
5
6 Q5N ext
Q3BP ext
COM
1
1
2 2 2
XM7 XM7
XM5
XM5
2
3 4 4 4
XM 4 / XM 5
COM
Q3BP ext
Q5N ext
5
1
4
XM4
ИБП 1 ИБП 2 ИБП 3 ИБП 4
Ячейка
байпас
внешний
Потребитель Q5N
