Подсоединение силовых кабелей > Ячейка статической распределительной коробки > 2000 кВА
34020846RU/AH — Страница 38
1.
Установка
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.

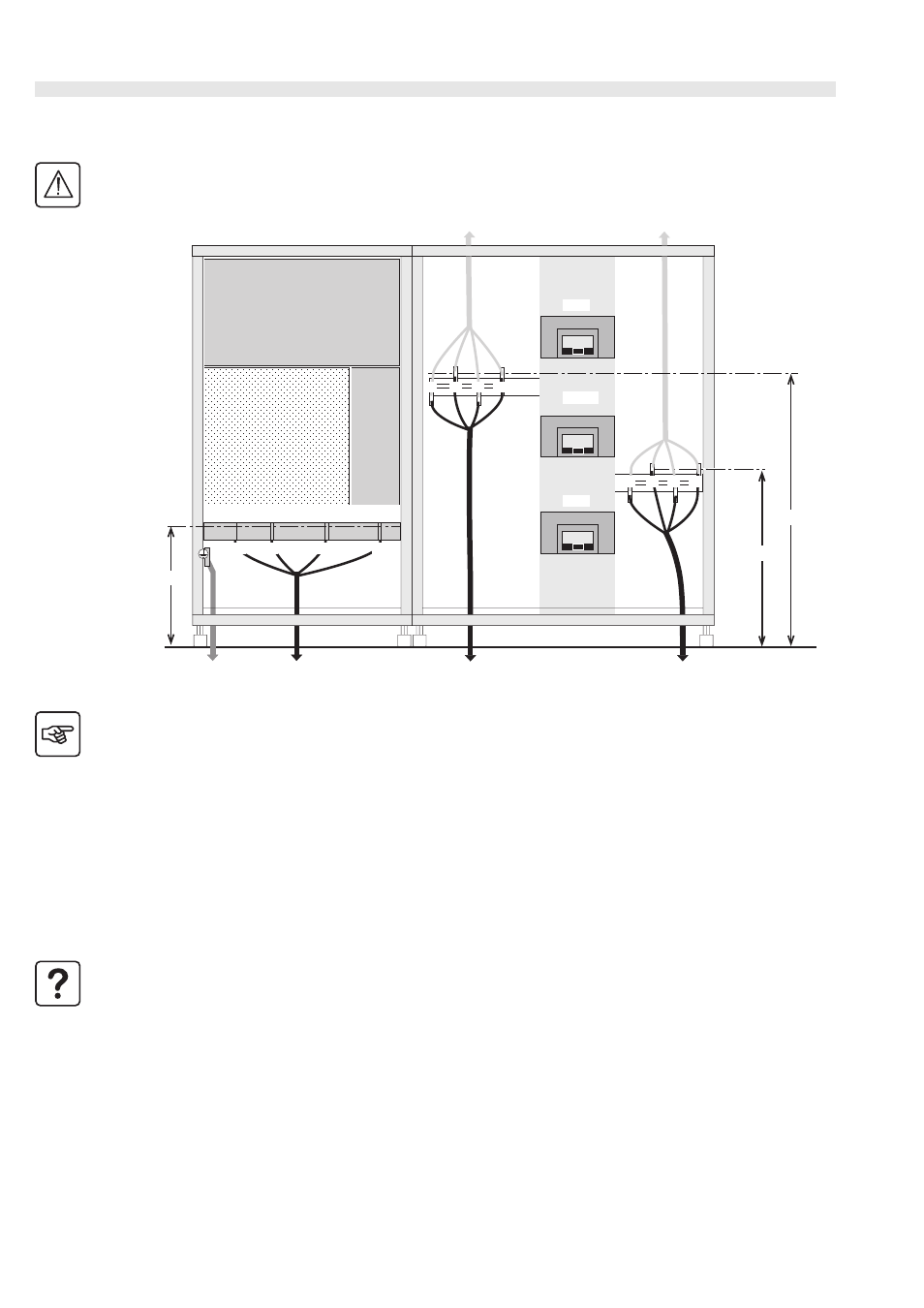

1 - Проверьте , чтобы выключатели Q4S (1), Q3BP (2) и Q5N (3) находились в положении " ВЫКЛ .", как показано на
рисунке .
2 - Подсоедините защитный провод (PE или PEN) к шине заземления
3 - Подсоедините провода напряжения ИБП , соблюдая следующий порядок : N*, L1, L2, L3
4 - Подсоедините провода к обычной сети байпаса переменного тока , соблюдая следующий порядок : N*, L1, L2, L3
5 - Подсоедините провода напряжения , соблюдая следующий порядок : N*, L1, L2, L3
6 - Подсоедините кабели с тонкими жилами ( См " Подсоединение кабелей цепи управления ", стр . 48.)
7 - Верните на место защитные крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
940
1270
N L1 L2 L3
500
Q4S
Q3BP
Q5N
L2 L3 L1 N
L1 L3 N L2
OFF
OFF
OFF
ИБП
Байпас Нагрузка
Переменный ток
Земля
