APC 7000 - Инструкция (Страница 28)

Адаптация ячейки согласно режиму нейтрали > Ячейка ИБП
34020846RU/AH — Страница 28
1.
Установка
1.5

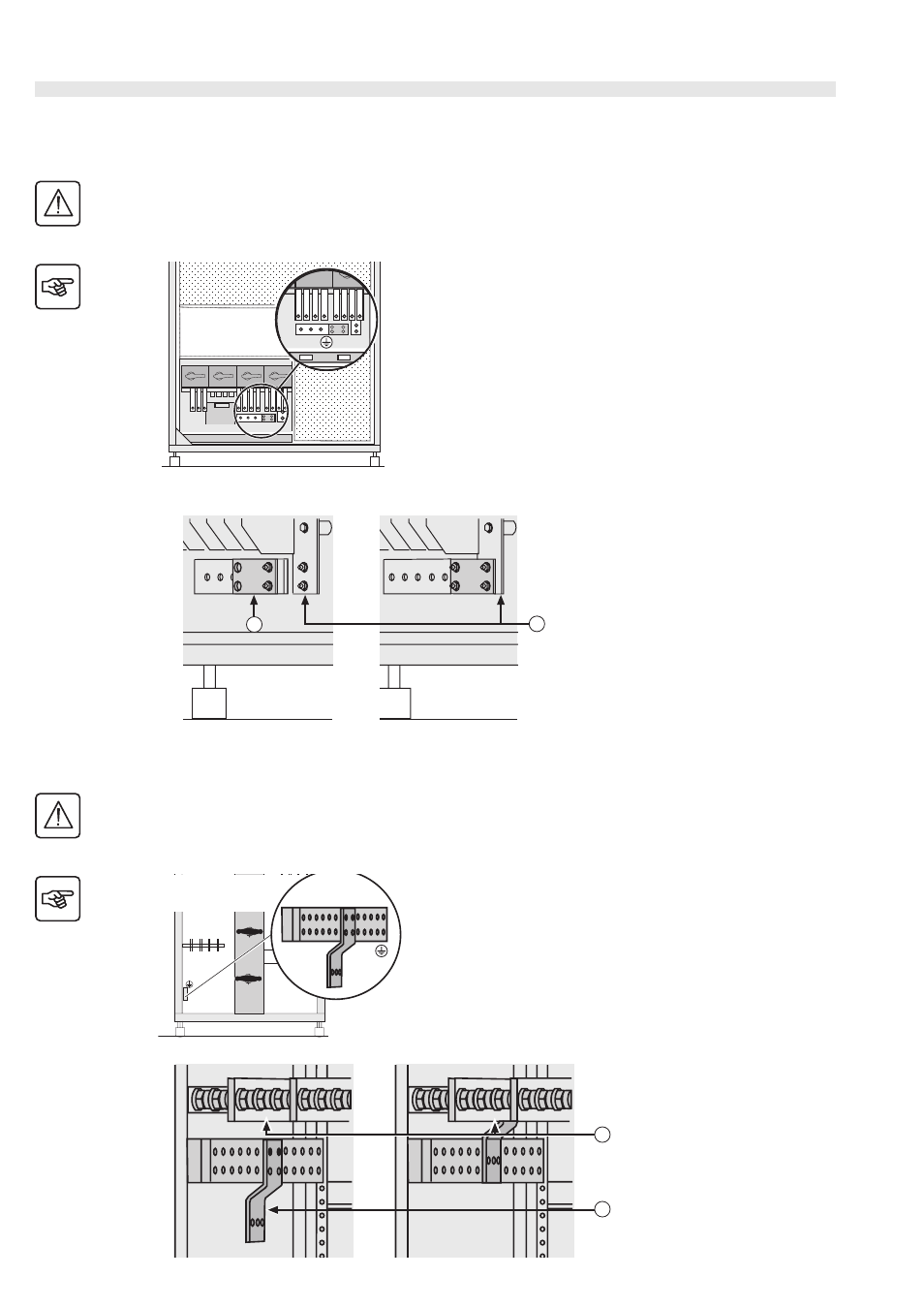

Адаптация ячейки согласно режиму нейтрали
Ячейка ИБП
Ячейка статической распределительной коробки или ячейка с внешним байпасом
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Защитные крышки должны быть сняты .
Для режима изолированной
нейтрали , разделенного
заземления и нейтрали или
заземления нейтрали (PE)
входной сети .
1 - Демонтируйте накладку шины
заземления (1) и снимите ее .
Для режима глухозаземленной
нейтрали входной сети (PEN),
глухозаземленной нейтрали ,
разделенного заземления и
нейтрали или заземления
нейтрали отходящей сети
1 - Демонтируйте накладку шины
заземления (1)
2 - Зафиксируйте накладку
согласно указанию .
(2) Инвертор нейтрали (N)
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Защитные крышки должны быть сняты .
Для режима изолированной
нейтрали , разделенного
заземления и нейтрали или
заземления нейтрали (PE)
входной сети .
1 - Демонтируйте накладку шины
заземления (1) и снимите ее .
Для режима глухозаземленной
нейтрали входной сети (PEN),
глухозаземленной нейтрали ,
разделенного заземления и
нейтрали или заземления
нейтрали отходящей сети .
1 - Демонтируйте накладку шины
заземления (1)
2 - Зафиксируйте накладку
согласно указанию .
(2) Нейтраль NS (N).
PEN PEN
2 1
OFF
OFF
OFF
2
1
