APC 7000 - Инструкция (Страница 37)

Подсоединение силовых кабелей > Ячейка статической распределительной коробки
34020846RU/AH — Страница 37
1.
Установка
2000 кВА
Снятие защитных крышек
Вы должны предварительно смонтировать две ячейки , См " Сборка ячеек статической распределительной коробки
мощностью 2000 кВА ", стр . 63.
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.

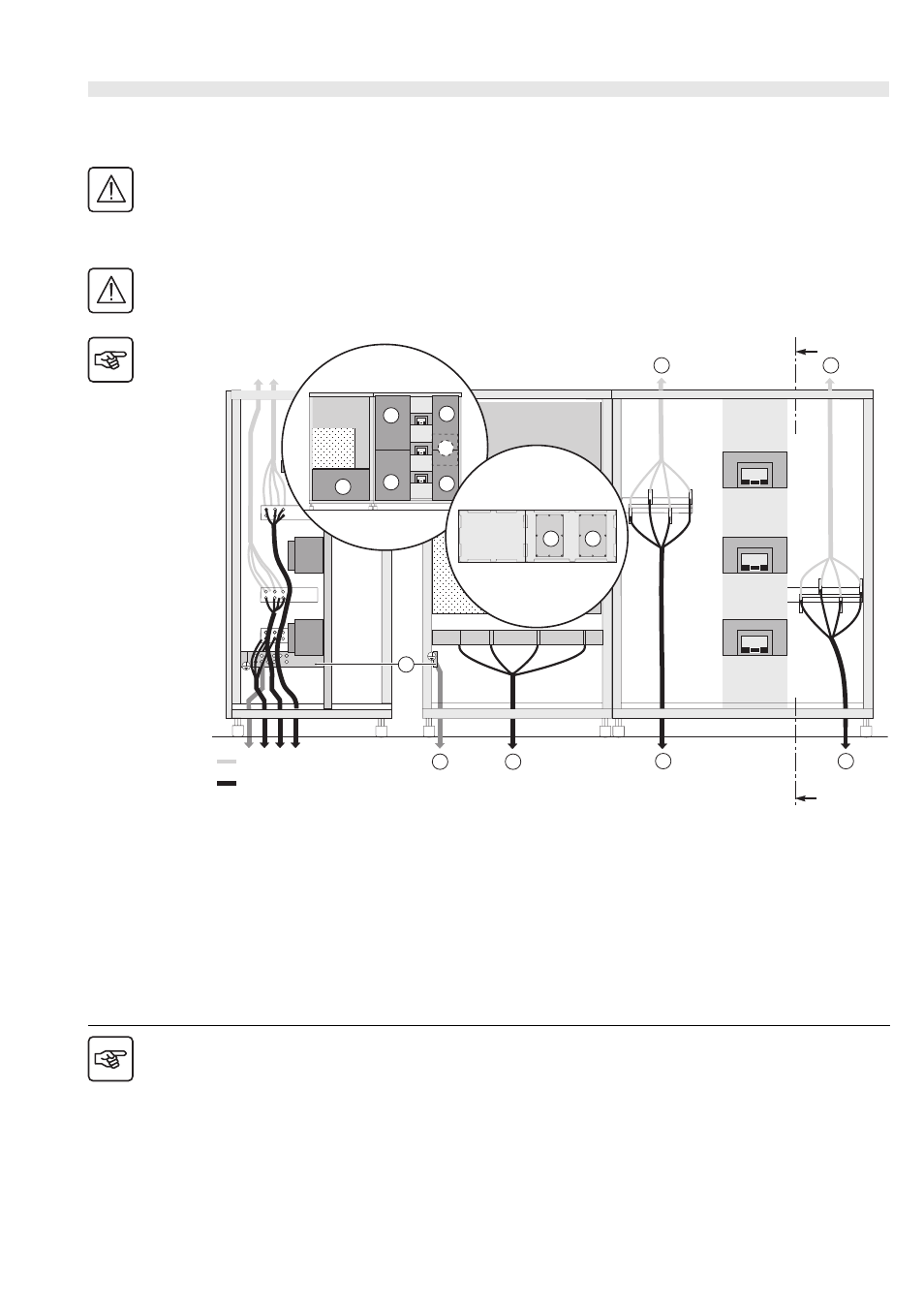

Условные обозначения .
(1) Защитные крышки лицевой стороны
(2) Верхние защитные крышки
(3) Шина заземления
(4) К заземлению
(5) К переходнику нагрузки ИБП *
(6) К сети байпаса переменного тока
(7) К нагрузке
* Или к ячейке обслуживания статической распределительной коробки ; См " Ячейка обслуживания статической
распределительной коробки ", стр . 44.
1 - Снять защитные крышки (1) и / или (2).
A
A
7
7
6
6
3
5 4
1
1
1
2 2
OFF
OFF
OFF
1
1
1 1
Подсоединение сверху
Подсоединение снизу
Вид справа
Вид спереди
Вид спереди
Вид сверху
