Подсоедините устройство обратного тока >
34020846RU/AH — Страница 47
1.
Установка
1.9
Подсоедините устройство обратного тока
Наличие обратного тока на входах обычных сетей переменного тока и сети байпаса переменного тока является
обязательным для всех приборов , соответствующих требованиям стандарта CEI 62040-1-2.

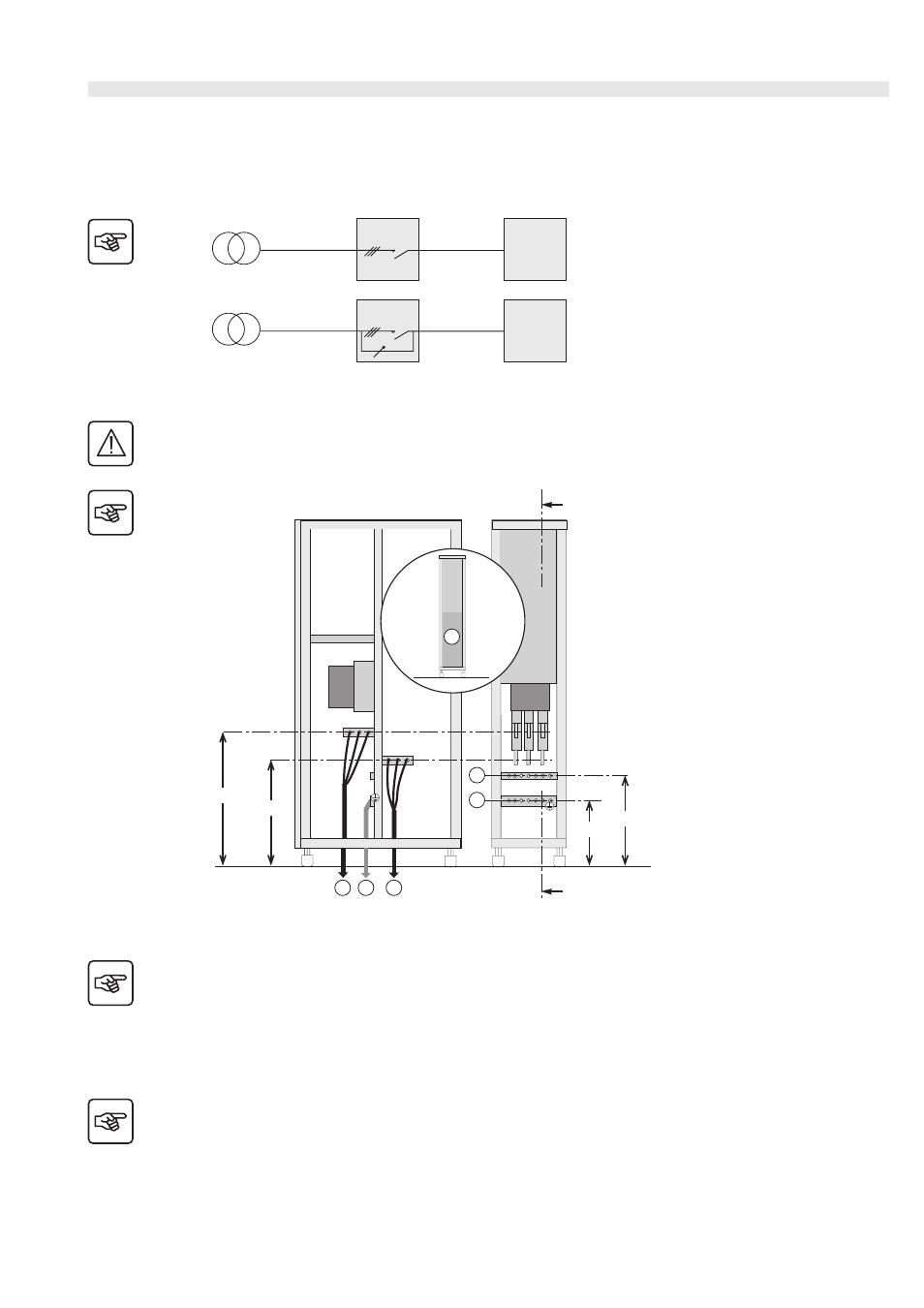

Принципиальная схема
Подсоединение силовых кабелей
Подсоединение ячейки обратного тока обычной сети переменного тока
Подсоединение ячейки обратного тока к сети байпаса переменного тока
Эта операция должна осуществляться только обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Условные обозначения .
(1) Защитная крышка лицевой
стороны
(2) Шина нейтрали
(3) Шина заземления
(4) К заземлению
(5) К обычной сети переменного
тока или сети байпаса переменного
тока
(6) К ИБП
Диаметр отверстий
соединительных участков ячейки
обратного тока : 13 мм .
1 - Снимите защитную крышку (1).
2 - Подсоедините защитный провод (PE или PEN) к шине заземления (3)
3 - Подсоедините провода к обычной сети переменного тока , соблюдая следующий порядок : L1, L2, L3 (6)
4 - Подсоедините провода ИБП , соблюдая следующий порядок : L1, L2, L3 (7)
5 - Верните на место защитную крышку .
1 - Снимите защитную крышку (1).
2 - Подсоедините защитный провод (PE или PEN) к шине заземления (3)
3 - Подсоедините провод нейтрали к шине нейтрали (2)
4 - Подсоедините провода к обычной сети байпаса переменного тока , соблюдая следующий порядок : L1, L2, L3 (6)
5 - Подсоедините провода ИБП , соблюдая следующий порядок : L1, L2, L3 (7)
6 - Верните на место защитную крышку .
Normal AC Normal AC
Bypass AC Bypass AC
Обратный ток
ИБП
Обратный ток
ИБП
A
1
590
740
5
2
4 6 A
358
495
3
Вид справа
Вид
Вид спереди
спереди
