APC 7000 - Инструкция (Страница 16)

Установка >
34020846RU/AH — Страница 16
1.
Установка
Установка в щитовой
Ячейки ИБП
Ячейки статической распределительной коробки
Пример установки ячейки статической распределительной коробки с двумя параллельными ячейками ИБП
Ячейки с внешним байпасом
Пример установки ячейки с внешним байпасом с тремя ИБП
Батарейные или вспомогательные ячейки
Пример установки двух батарейных ячеек с ячейкой ИБП
Пример установки двух батарейных ячеек и двух вспомогательных ячеек с двумя параллельными ИБП с
ячейкой статической распределительной коробки

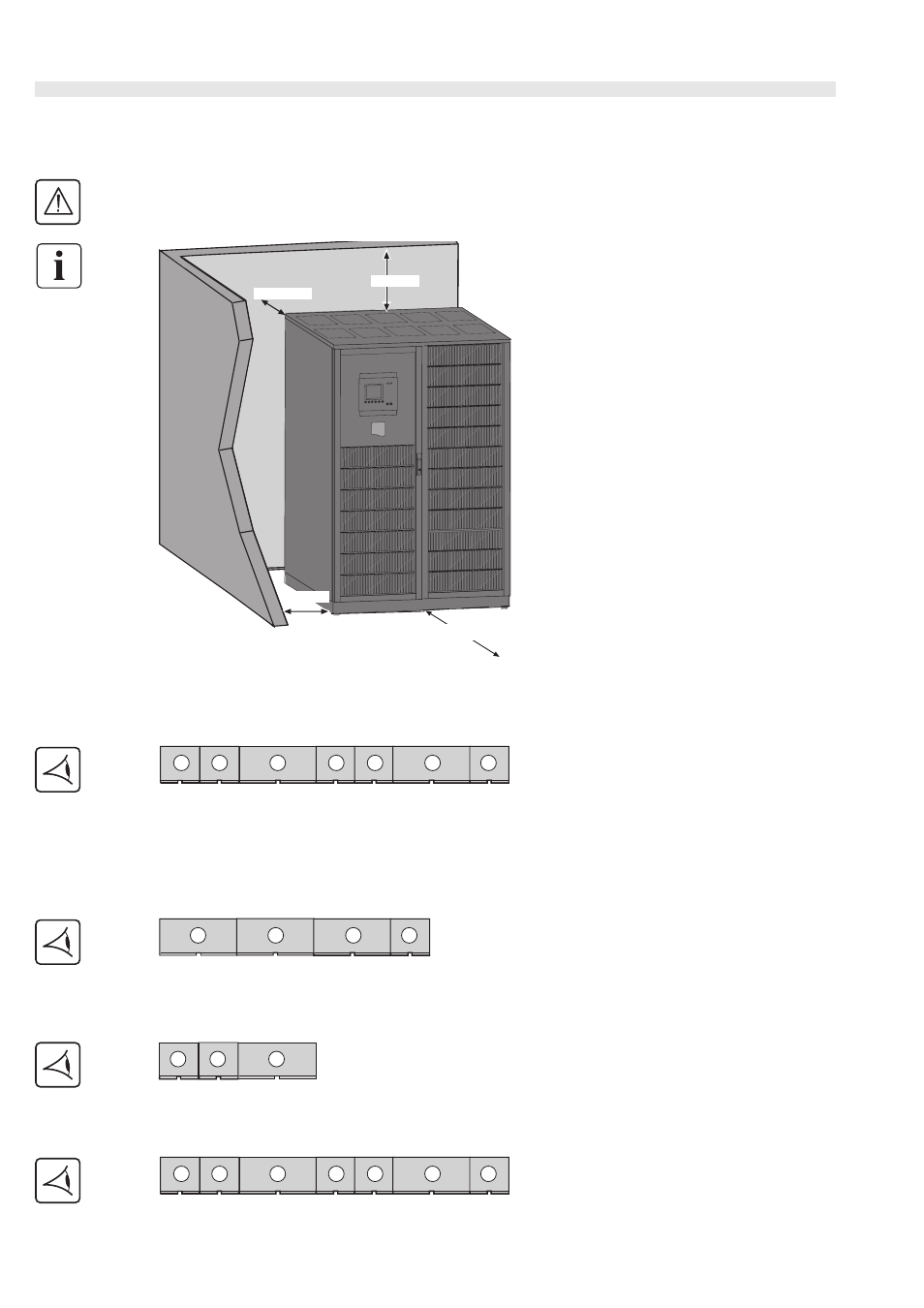

ИБП необходимо устанавливать в помещении с ограниченным доступом ( доступ разрешается только
обученному персоналу ).
Не ставьте ничего на верхнюю часть ИБП ,
чтобы не нарушать вентиляцию .
Оставляйте 1000 мм свободного
пространства перед ИБП для обеспечения
открытия двери .
Опорой на поверхности земли являются
четыре цилиндрических ножки диаметром
45 мм , которые расположены по углам
ячейки для распределения веса . (6 ножек
для ИБП мощностью 500 кВА с двумя
ножками по центру ).
Несоблюдение минимального
расстояния в 500 мм свободного
пространства между верхней частью
ИБП и потолком может повлечь
анормальное повышение
температуры .
ИБП предназначен для работы с
установкой возле стены , но желательно
оставлять сзади пространство для
оптимального обслуживания
оборудования .
Расстояние между ободом и землей
должно быть меньше 10 мм .
Вспомогательная ячейка 2 (1)
Ячейка батареи 2 (2)
Ячейка ИБП 2 (3)
Вспомогательная ячейка 1 (4)
Ячейка батареи 1 (5)
Ячейка ИБП 1 (6)
Ячейка статической распределительной
коробки (7)
Ячейка ИБП 1 (1)
Ячейка ИБП 2 (2)
Ячейка ИБП 3 (3)
Ячейка с внешним байпасом (4)
Ячейка батареи 1 (1)
Ячейка батареи 2 (2)
Ячейка ИБП (3)
Вспомогательная ячейка 2 (1)
Ячейка батареи 2 (2)
Ячейка ИБП 2 (3)
Вспомогательная ячейка 1 (4)
Ячейка батареи 1 (5)
Ячейка ИБП 1 (6)
Ячейка статической распределительной коробки
(7)
>1000 mm
>300 mm
>500 mm
>600 mm
>600 mm
1 2 3 4 5 6 7
1 2 3 4
3 2 1
1 2 3 4 5 6 7
