Подсоединение силовых кабелей > Ячейка статической распределительной коробки
34020846RU/AH — Страница 35
1.
Установка
Ячейка статической распределительной коробки
800 кВА

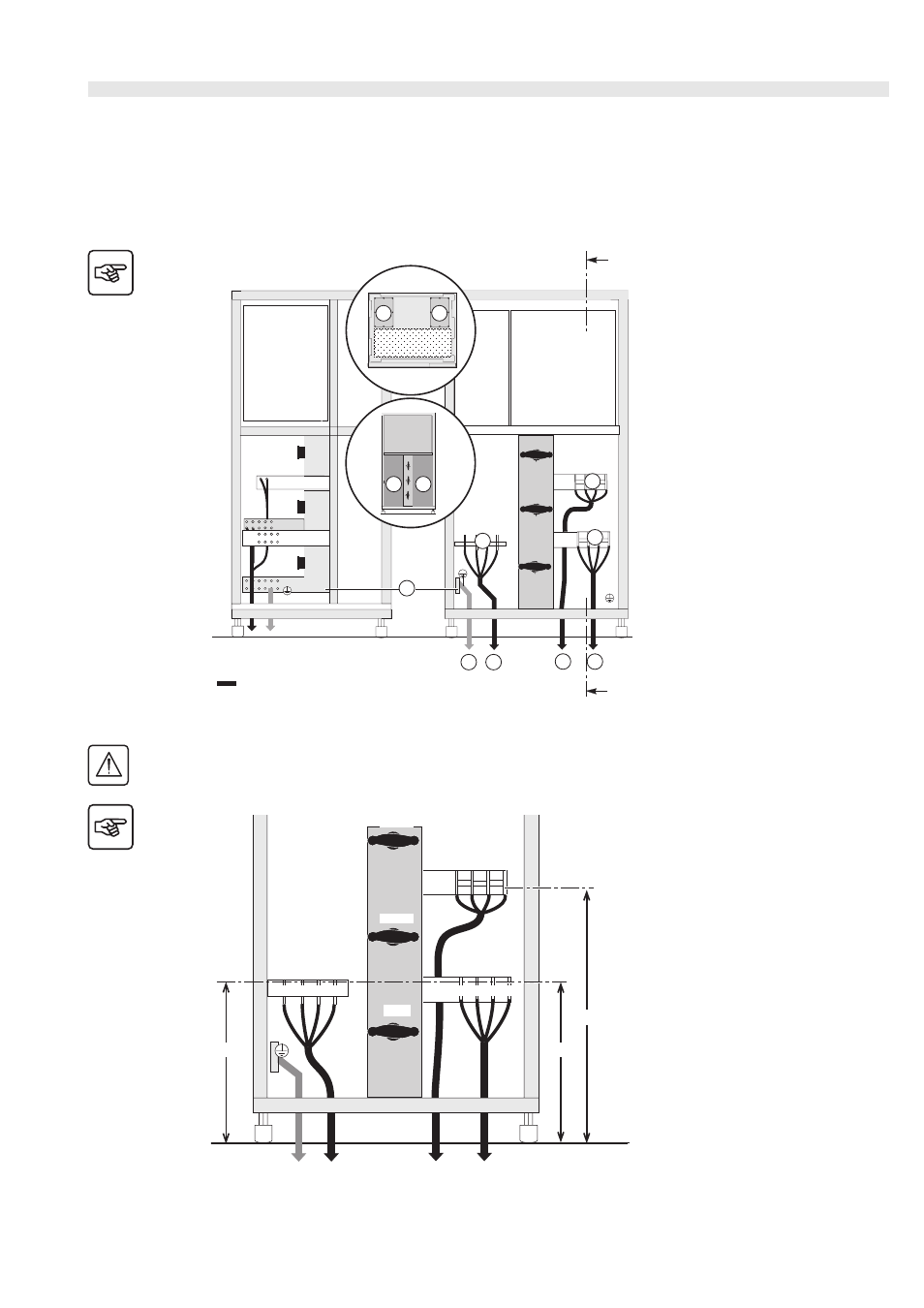

Снятие защитных крышек
Эта операция должна осуществляться только обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Условные обозначения .
(1) Защитные крышки лицевой
стороны
(2) Верхние защитные крышки
(3) Шина заземления
(4) К заземлению
(5) К переходнику нагрузки ИБП *
(6) К сети байпаса переменного
тока
(7) К нагрузке
Соединение через верх возможно с
помощью вспомогательной ячейки
шириной 400 мм .
1 - Снять защитные крышки (1) и /
или (2).
* Или к ячейке обслуживания
статической распределительной
коробки ; См " Ячейка обслуживания
статической распределительной
коробки ", стр . 44.
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели
Q4S, Q3BP и Q5N находились в
положении " ВЫКЛ .", как показано
на рисунке
2 - Подсоедините защитный провод
(PE или PEN) к шине заземления
3 - Подсоедините провода
напряжения ИБП , соблюдая
следующий порядок : N**, L1, L2, L3
4 - Подсоедините провода к сети
байпаса переменного тока ,
соблюдая следующий порядок : N**,
L1, L2, L3
5 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N**, L1, L2, L3
6 - Подсоедините кабели с тонкими
жилами ( См " Подсоединение
кабелей цепи управления ", стр . 48.)
7 - Верните на место защитные
крышки .
** SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
A
A
5 7 6
1 1
2 2
3
4
OFF
OFF
OFF
5
6
7
Подсоединение снизу
Вид справа Вид спереди
Вид сверху
Вид
спереди
N L1 L2 L3
533
860
533
Q5N
Q3BP
Q4S
N L1 L2 L3
OFF
OFF
OFF
N L1 L2 L3
ИБП Байпас Нагрузка
Переменный
Земля
ток
