Подсоединение кабелей цепи управления >
34020846RU/AH — Страница 56
1.
Установка

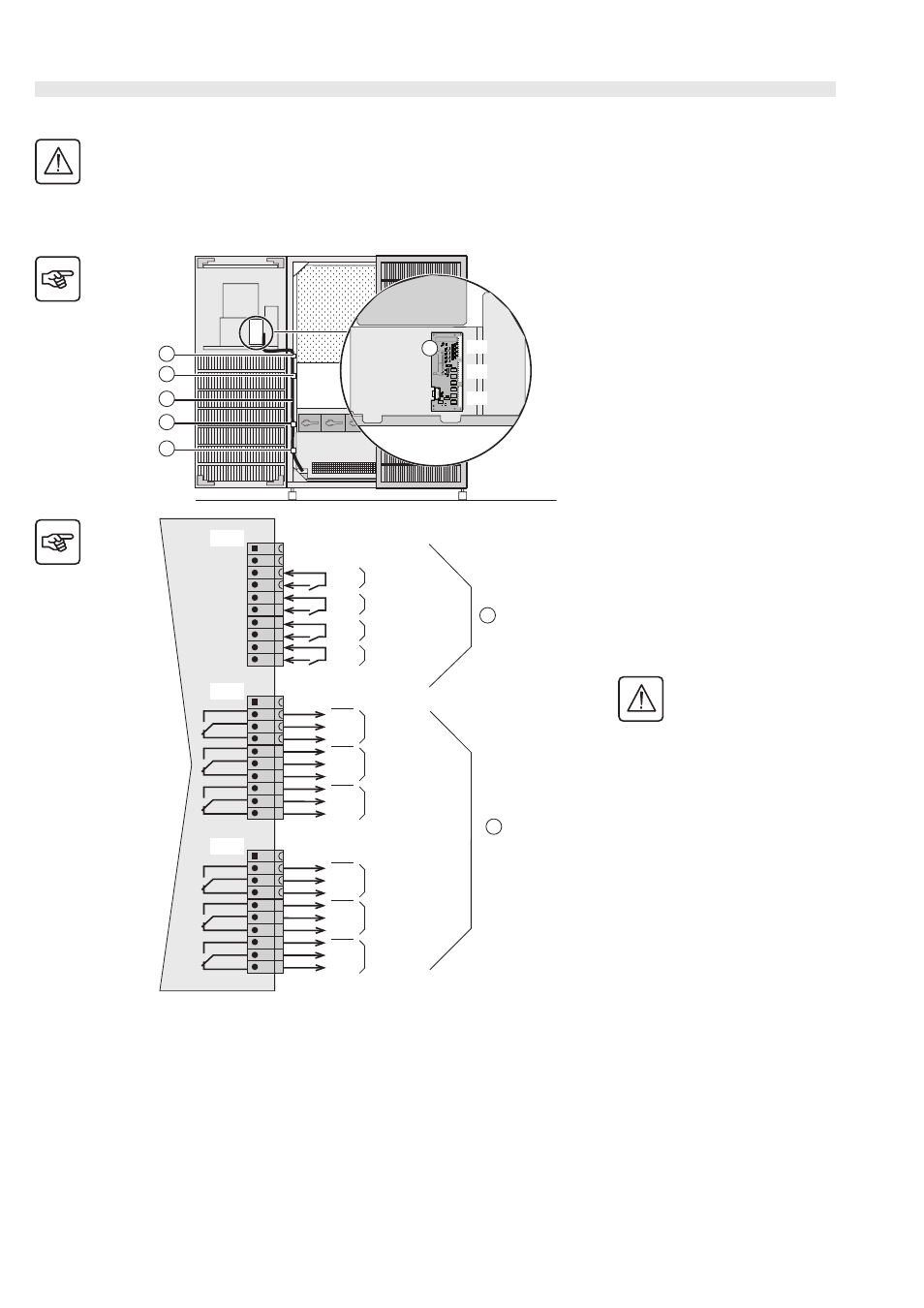

Подсоединение платы передачи с сухими контактами
Эта операция должна осуществляться только обученным персоналом .
Дверь должна быть открыта .
Кабели ( в комплекте не поставляются ) должны иметь изоляцию уровня TBTS.
Необходимо обязательно отделить кабели с тонкими жилами ( сведений о сухих контактах ) от силовых
кабелей , чтобы гарантировать достаточную изоляцию проводов с тонкими жилами .
Условные обозначения .
(1) Соединители
(2) Хомуты
(3) Кабели
Максимальные характеристики
входных контактов (1):
Напряжение коммутации : 9 В
постоянного тока ( подается ИБП )
Поглощаемый ток : 20 мА
Сечение проводов :
от 0,5 до 1,5 мм / от AWG20 до
AWG16
В параллельных
установках контакты
вводов должны
располагаться одинаково
и иметь отдельный контакт для
каждого аппарата .
Максимальные характеристики
выходных контактов (2) :
Допустимое напряжение : только
TBTS
Допустимый ток : 1 A под
напряжением 30 В постоянного тока /
30 Vac
Сечение проводов :
от 0,5 до 1,5 мм / от AWG20 до
AWG16
Сухие контакты имеют свои
параметры ; смотрите раздел
" Настройка сухих контактов " в
" руководстве по использованию "
№ 3402084700.
