34020846RU/AH — Страница 44
1.
Установка
Ячейка обслуживания статической распределительной коробки
800 и 1200 кВА

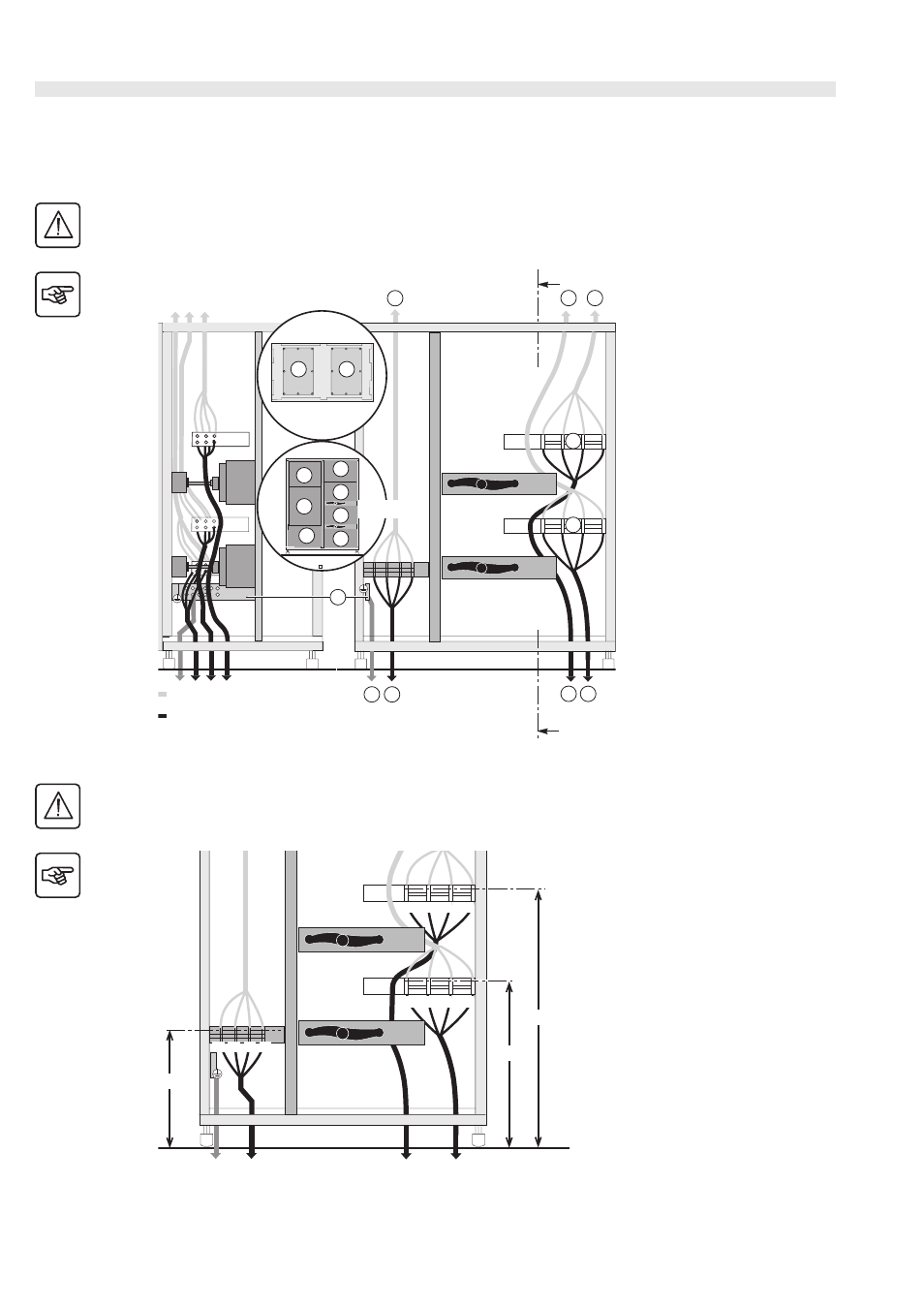

Снятие защитных крышек
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
l Условные обозначения .
(1) Защитные крышки лицевой
стороны
(2) Верхняя защитная крышка
(3) Шина заземления
(4) К заземлению
(5) К нагрузке
(6) К ячейке статической
распределительной коробки
(7) К переходнику нагрузки ИБП
1 - Снять защитные крышки (1) и /
или (2).
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели
QN и QM находились в положении
" ВЫКЛ .", как показано на рисунке
2 - Подсоедините защитный провод
(PE или PEN) к шине заземления
3 - Подсоедините провода
напряжения ИБП , соблюдая
следующий порядок : N, L1, L2, L3
4 - Подсоедините провода к
обычной сети байпаса переменного
тока , соблюдая следующий
порядок : N, L1, L2, L3
5 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N, L1, L2, L3
6 - Верните на место защитные
крышки .
A
A
3
5 7
7
6
6
1
1
1
1
1
2 2
1
4
5
OFF
OFF
1
6
7
Подсоединение сверху
Подсоединение снизу
Вид справа Вид спереди
Вид
Вид сверху
спереди
N L1 L2 L3
N L1 L2 L3
N L1 L2 L3
559
807
1270
QN
OFF
OFF
QM
Нагрузка Статическая ИБП Земля
распределительная
коробка
