Сборка и подсоединение внешнего батарейного отсека >
34020846RU/AH — Страница 62
1.
Установка

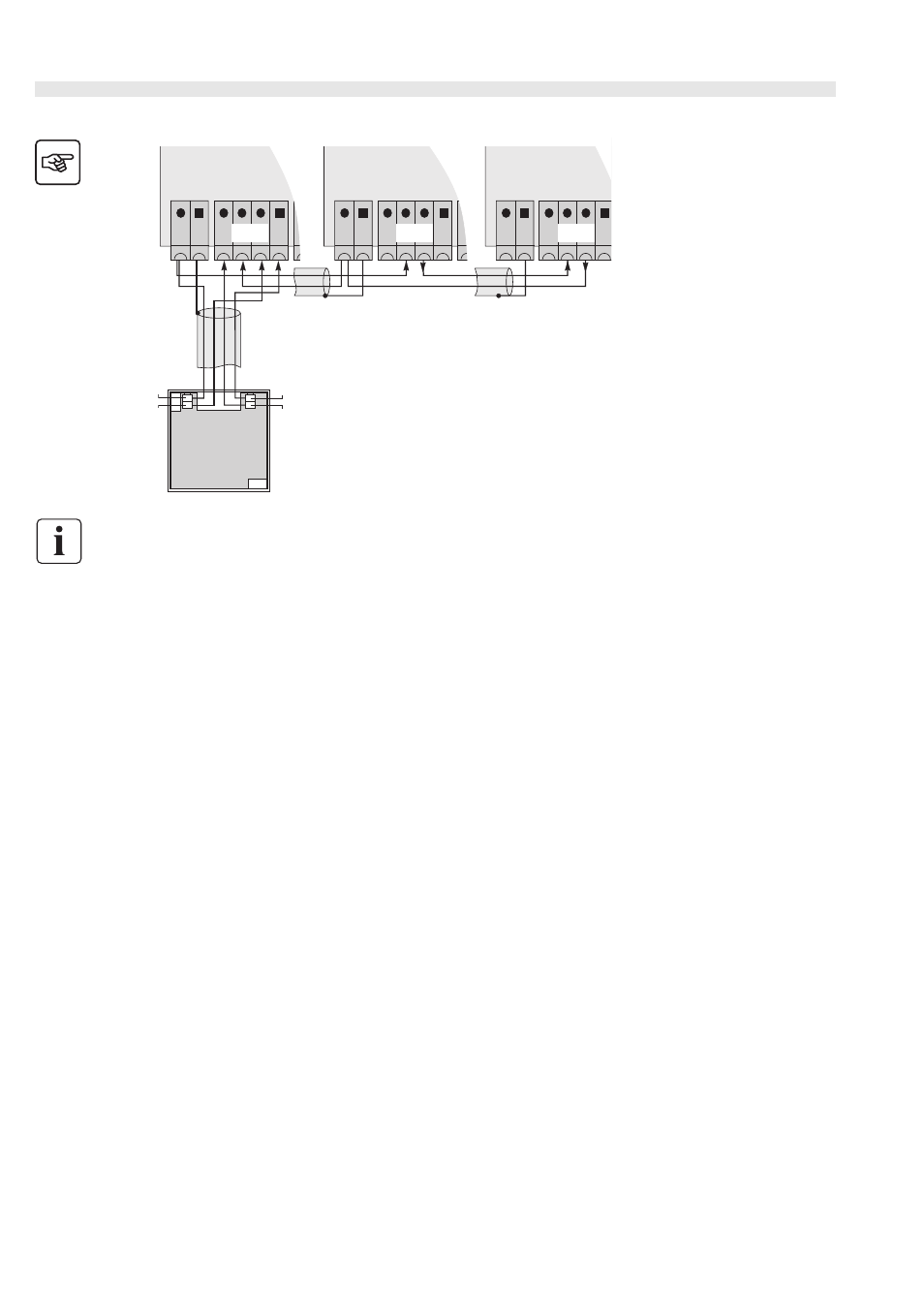

Подсоедините коробку к нескольким ячейкам ИБП
1 - Подсоедините ИБП к корпусу
прибора измерения температуры
вспомогательной ячейки согласно
приведенной схеме ( кабели не
поставляются )
2 - Соедините следующий по схеме
кабель ячейки ИБП .
Этот корпус может быть расположен в аккумуляторной ячейке или в помещении для аккумулятора для установок
индустриального типа .
XR2
–12
C–
-12 V
XM 25 XM 25 XM 25
+12
XR1
C+
1
XM 21 XM 21 XM 21
-12V BC - BC + + 12 V -12V BC - BC + + 12 V -12V BC - BC + + 12 V
ИБП 2 ИБП n ИБП 1
Корпус
измерительного
прибора
