34020846RU/AH — Страница 46
1.
Установка
1.7
Соединение массы между ячейками
Подходит для ячеек ИБП , внешнего байпаса , статической распределительной коробки , батареи
Подсоединение масс и скрепление кабелей
1.8
Подсоединение модуля синхронизации
Ознакомьтесь с руководством по " установке модуля синхронизации " № 34000346.
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Защитные крышки должны быть сняты .

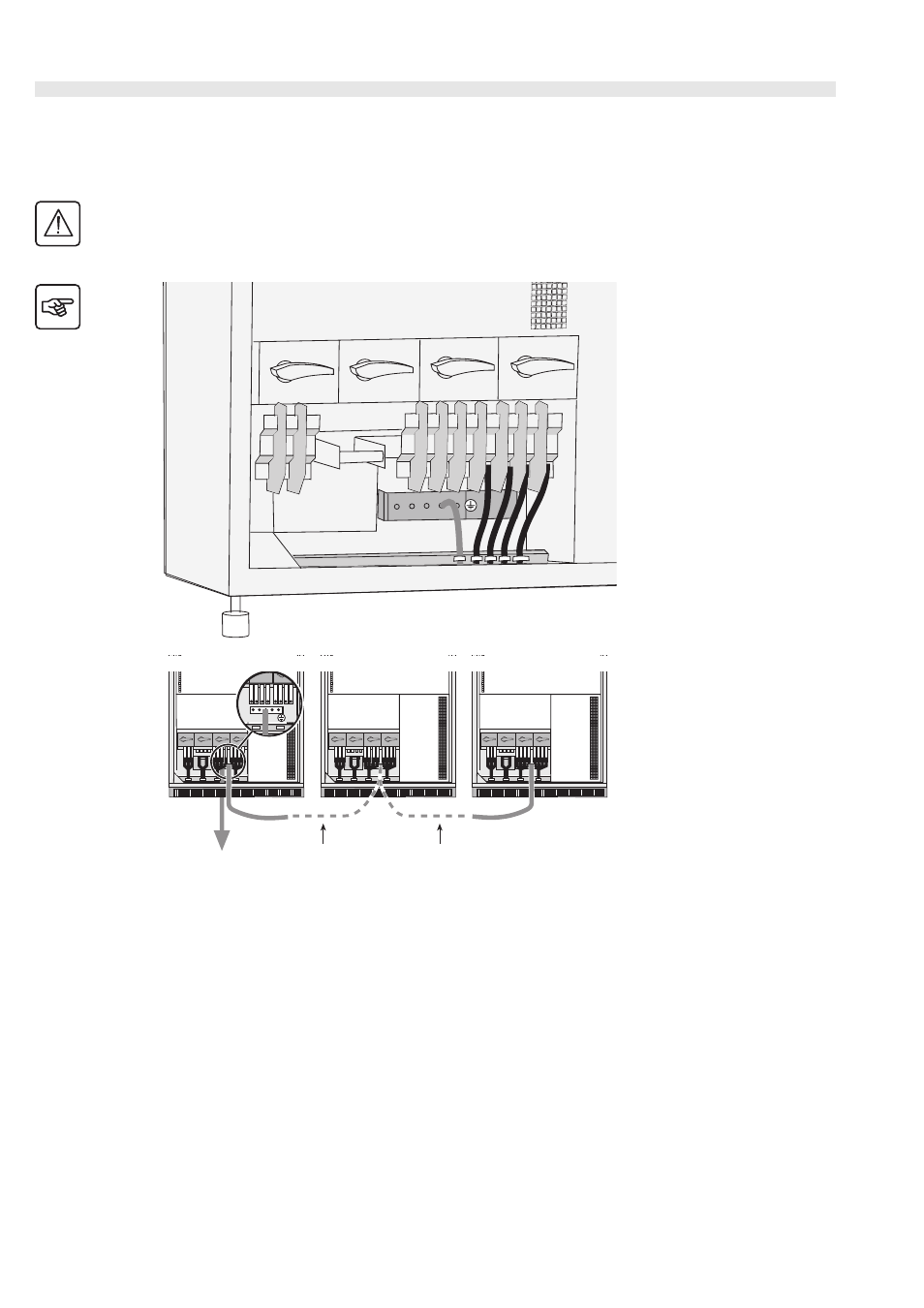

1 - Соедините массы всех ячеек
установки через дополнительный
кабель заземления ( в комплекте не
поставляется ), имеющий
следующие характеристики :
- минимальное сечение ,
эквивалентное половине сечения
фазы для проводов заземления ,
которые обладают такими же
характеристиками , что и провода
фазы ;
- наименьшую длину .
Ячейка 1 Ячейка 2 Ячейка 3
Дополнительное соединение массы между ячейками .
Основная точка
заземления
