Сборка
и
подсоединение
внешнего
батарейного
отсека
>
34020846RU/AH
—
Страница
58
1.
Установка
1.12
Сборка
и
подсоединение
внешнего
батарейного
отсека

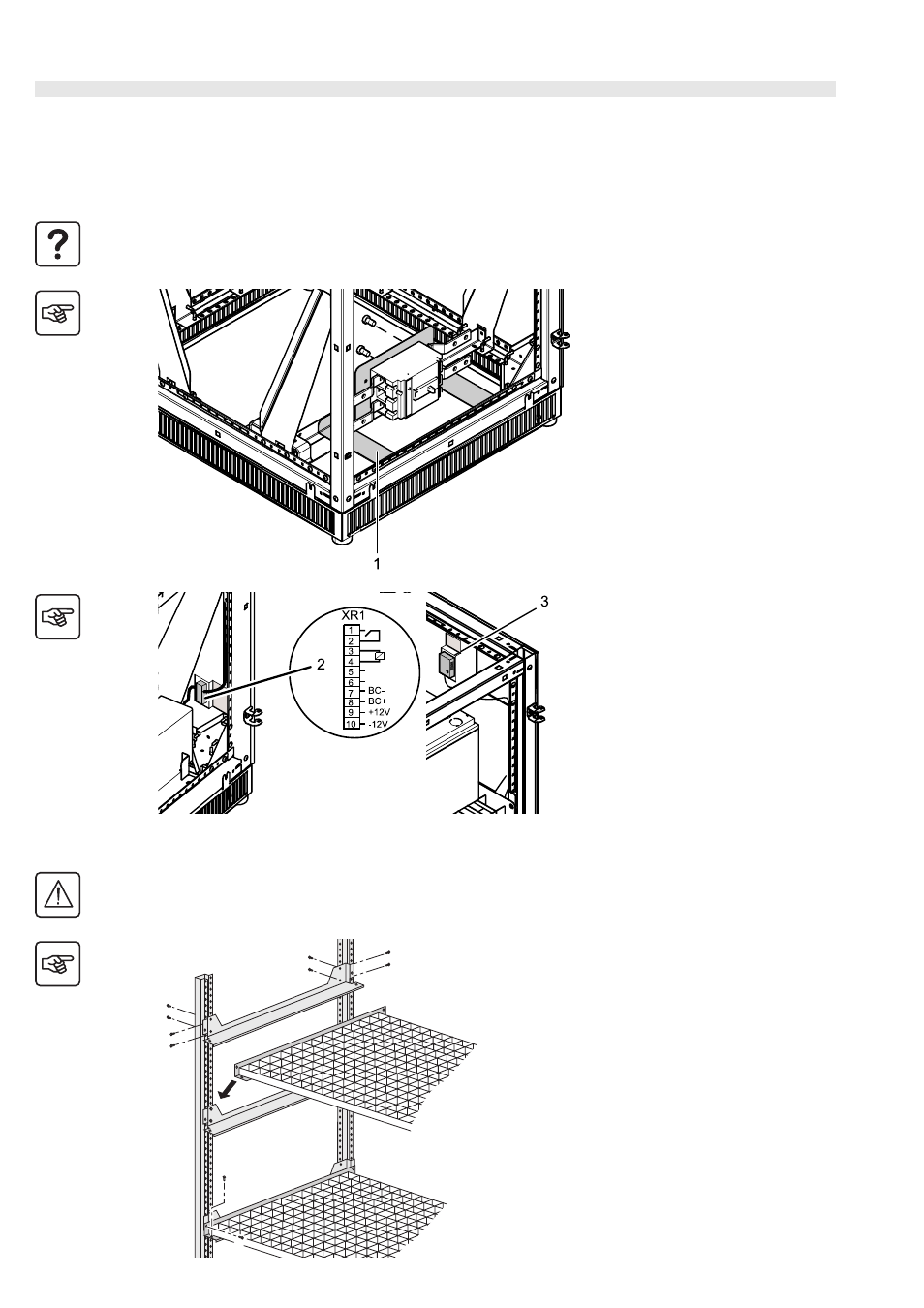

Сборка
пустого
батарейного
отсека
Установка
комплекта
выключателя
батареи
Установка
полок
Для
выбора
выключателя
батареи
обратитесь
в
наш
коммерческий
отдел
.
Только
один
выключатель
необходим
в
соответствии
с
конструкцией
батареи
(
много
ячеек
).
1 -
Прикрепите
приборную
плату
2 -
Установите
соединитель
XR1
3 -
Установите
корпус
прибора
измерения
температуры
.
Монтаж
ячейки
батареи
должен
осуществляться
обученным
персоналом
(
требование
инструкции
EN50091-1-2).
Минимальное
расстояние
между
элементами
аккумулятора
и
каждой
пластины
должно
превышать
150
мм
.
1
-
Закрепите
опоры
угла
(6
шурупов
на
одну
опору
).
2 -
Установите
пластину
3 -
Установите
пластину
с
помощью
двух
шурупов
в
каждом
углу
.
2
1
1
1
3
3
