Подсоединение силовых кабелей >
34020846RU/AH — Страница 31
1.
Установка
Ячейка - преобразователь частоты
от 160 до 400 кВА
Снятие защитных крышек
В случае ИБП типа конверторов частоты , секционные выключатели Q4S и Q3BP отсутствуют .
Если параллельно соединены несколько ИБП типа конверторов частоты , соедините нейтрали между
ячейками ; тогда минимальное рекомендуемое сечение является таким же , что и для кабелей нормальной
сети переменного тока .
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.

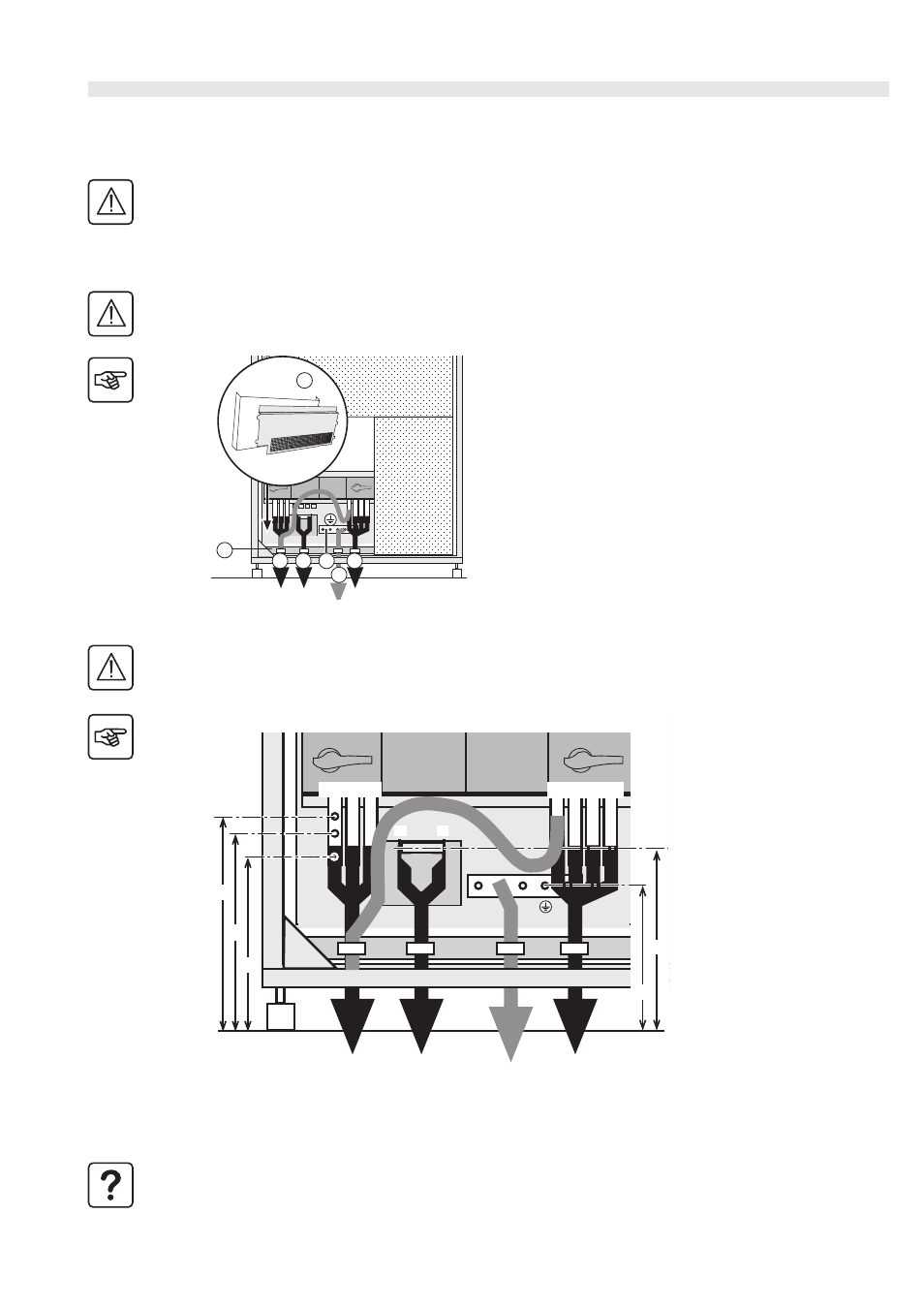

Условные обозначения .
(1) Защитные крышки
(2) Скрепленная шина
(3) К обычной сети переменного
тока
(4) К батареям
(5) Шина заземления
(6) К заземлению
(7) К нагрузке
1 - Снять защитные крышки (1).
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели
Q1 и Q5N находились в положении
" ВЫКЛ .", как показано на рисунке
2 - Соедините нейтраль обычной
сети переменного тока с нейтралью
под нагрузкой
3 - Подсоедините защитный провод
(PE или PEN) к шине заземления
4 - Подсоедините провода к
обычной сети переменного тока ,
соблюдая следующий порядок : L1,
L2, L3
5 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N*, L1, L2, L3
6 - Подсоедините батарею
7 - Соедините кабели для
механической фиксации
8 - Подсоедините кабели с тонкими
жилами ( См " Подсоединение
кабелей цепи управления ", стр . 48.)
9 - Верните на место защитные
крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
Соединение через верх этих ячеек возможно с помощью вспомогательной ячейки шириной 400 мм .
2
6
3 4 7 5
1
350
410
470
+ -
N L1 L2 L3 L1 L2 L3
Q1 Q5N
390
260
OFF OFF
Обычная Батарея Земля Нагрузка
сеть
переменного
тока
