Подсоединение силовых кабелей > Параллельная ячейка инвертора
34020846RU/AH — Страница 34
1.
Установка
500 кВА
Снятие защитных крышек
В случае ИБП параллельного типа с ячейкой статической распределительной коробки , секционные
выключатели Q4S и Q3BP отсутствуют .
Соединение сети Байпаса пер . тока выполняется на ячейке статической распределительной коробки .
Соедините нейтрали между ячейками ; тогда минимальное рекомендуемое сечение является таким же , что
и для кабелей нормальной сети переменного тока .
Эта операция должна осуществляться только
обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.

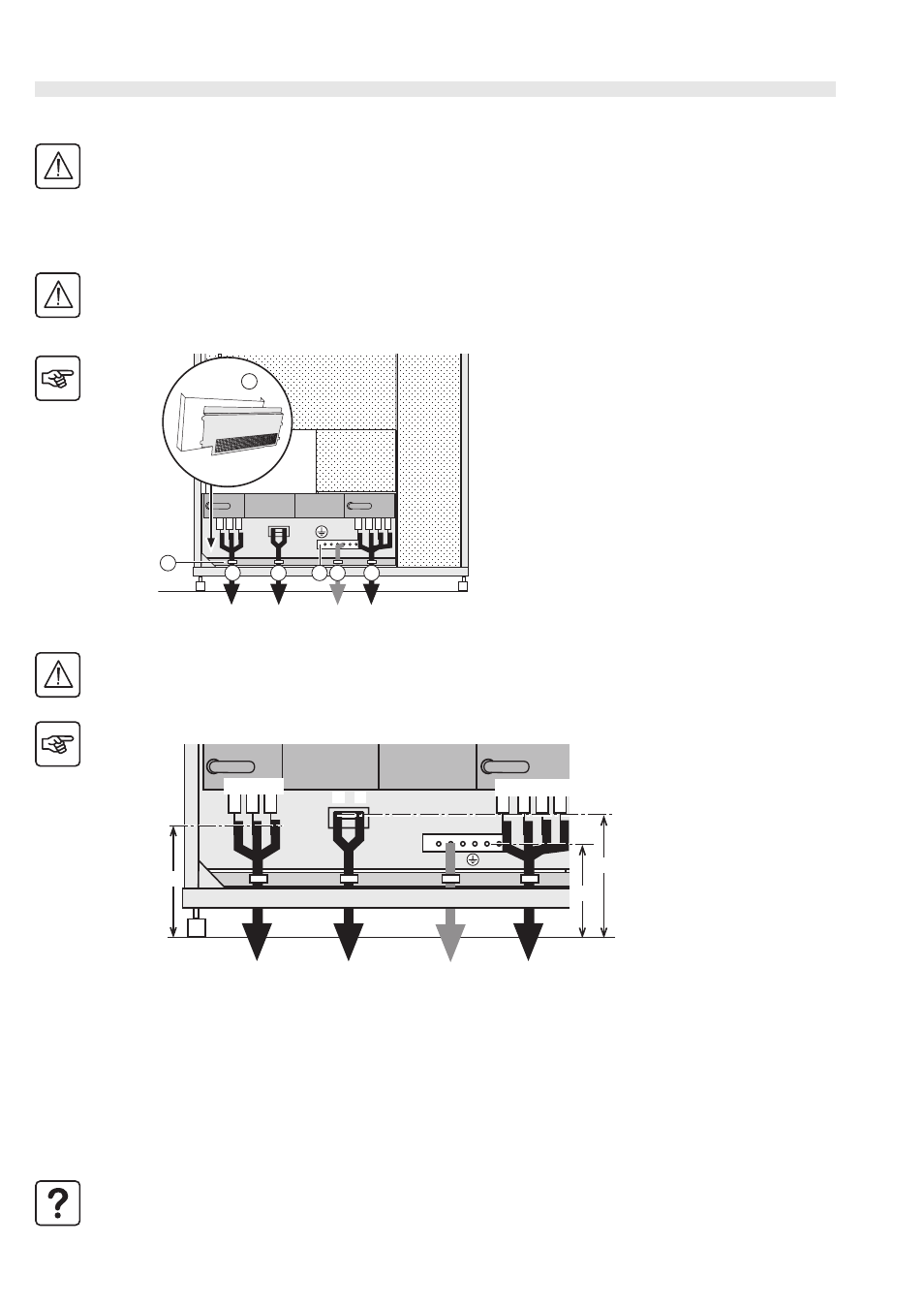

Условные обозначения .
(1) Защитные крышки
(2) Скрепленная шина
(3) К обычной сети переменного
тока
(4) К батареям
(5) Шина заземления
(6) К заземлению
(7) К нагрузке
1 - Снять защитные крышки (1).
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели
Q1 и Q5N находились в положении
" ВЫКЛ .", как показано на рисунке .
2 - Подсоедините защитный провод
(PE или PEN) к шине заземления
3 - Подсоедините провода к
обычной сети переменного тока ,
соблюдая следующий порядок : L1,
L2, L3
4 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N*, L1, L2, L3
5 - Подсоедините батарею
6 - Соедините кабели для
механической фиксации
7 - Подсоедините кабели с тонкими
жилами ( См " Подсоединение
кабелей цепи управления ", стр . 48.)
8 - Верните на место защитные
крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали
или заземления нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
Соединение через верх этих ячеек возможно с помощью вспомогательной ячейки шириной 400 мм .
1
2
3 4 5 7 6
Обычная Батарея Земля Нагрузка
360
+ -
L1 L2 L3 N L1 L2 L3
Q1 Q5N
390
260
OFF OFF
сеть
переменного
тока
