Подсоединение силовых кабелей >
34020846RU/AH — Страница 29
1.
Установка
1.6
Подсоединение силовых кабелей
Одинарная или встроенная воэможность параллельной работы ячейка инвертора
от 160 до 400 кВА

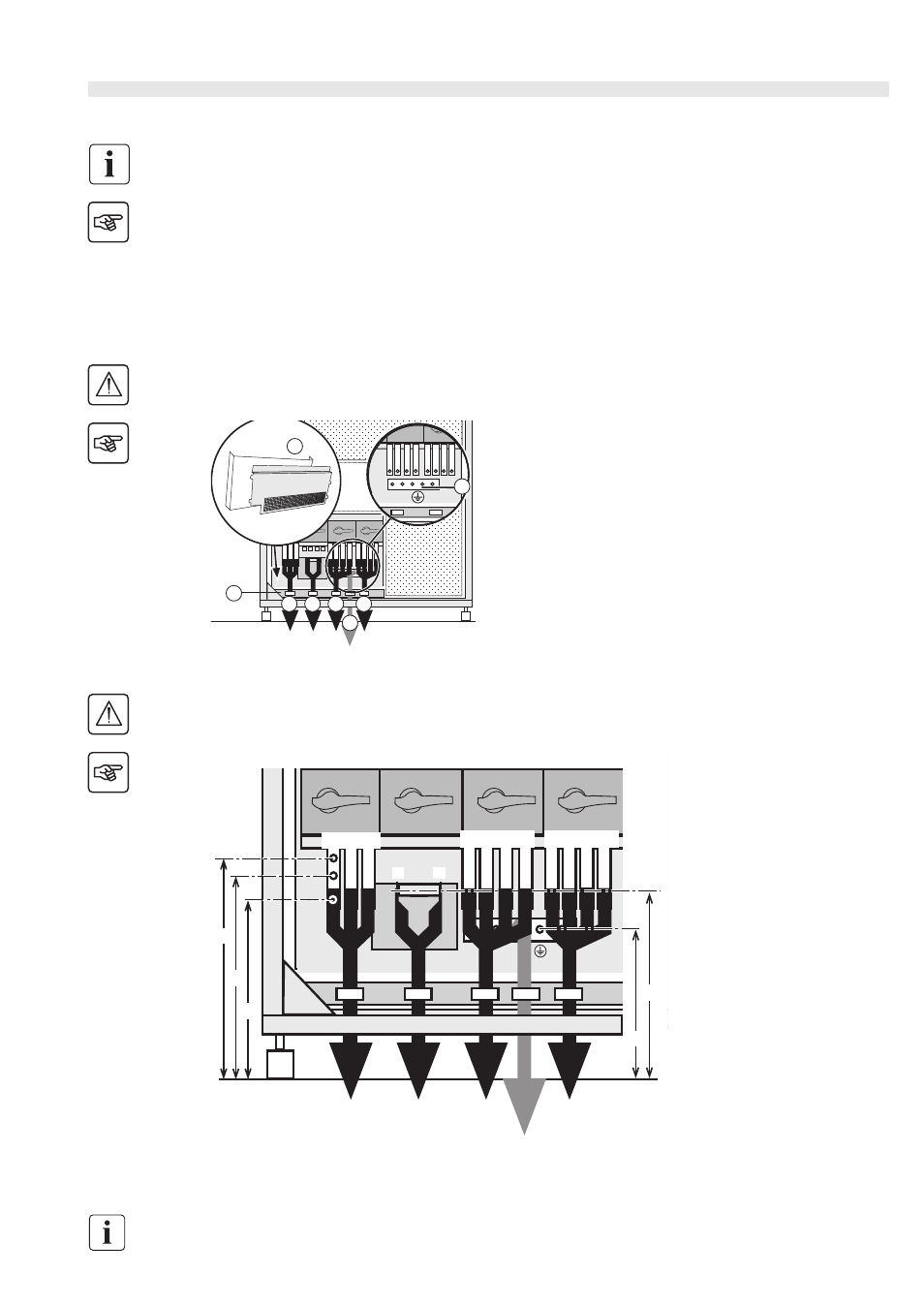

Снятие защитных крышек
Стороны рисунков указаны в миллиметрах .
Для параллельных установок без нейтрали под нагрузкой сети соедините нейтрали ИБП между собой .
Для параллельных установок без нейтрали под нагрузкой и в сети , соедините нейтрали ИБП между собой .
Если требуется защитная сетка от грызунов , См " Поставьте защитную сетку от грызунов ", стр . 64.
Эта операция должна осуществляться только обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Условные обозначения .
(1) Защитные крышки
(2) Скрепленная шина
(3) К обычной сети переменного
тока
(4) К батареям
(5) К сети байпаса переменного
тока
(6) К заземлению
(7) К нагрузке
(8) Шина заземления
1 - Снять защитные крышки (1).
Подсоединение кабелей
Эта операция должна осуществляться только обученным персоналом .
См " Характеристики участков соединения ", стр . 21.
1 - Проверьте , чтобы выключатели
Q1, Q4S, Q3BP и Q5N находились в
положении " ВЫКЛ .", как показано
на рисунке
2 - Подсоедините защитный провод
(PE или PEN) к шине заземления
3 - Подсоедините провода к
обычной сети переменного тока ,
соблюдая следующий порядок : L1,
L2, L3
4 - Подсоедините провода к сети
байпаса переменного тока ,
соблюдая следующий порядок : N*,
L1, L2, L3
5 - Подсоедините провода
напряжения , соблюдая следующий
порядок : N*, L1, L2, L3
6 - Подсоедините батарею
7 - Соедините кабели для
механической фиксации
8 - Подсоедините кабели с тонкими
жилами ( См " Подсоединение
кабелей цепи управления ", стр . 48.)
9 - Верните на место защитные
крышки .
* SLT глухозаземленной нейтрали входной сети , глухозаземленной нейтрали , разделенного заземления и нейтрали или заземления
нейтрали отходящей сети , См " Адаптация ячейки согласно режиму нейтрали ", стр . 28.
Соединение через верх этих ячеек возможно с помощью вспомогательной ячейки шириной 400 мм .
2
8
1
3 4 5 7
6
350
410
470
L1 L2 L3
+ -
260
390
N L1 L2 L3 N L1 L2 L3
Q1 Q4S Q3BP Q5N
OFF OFF OFF OFF
Обычная
Сеть Батарея Нагрузка
Земля
сеть переменного
тока
байпаса
переменного
тока
