Сборка ячеек статической распределительной коробки мощностью 2000 кВА >
34020846RU/AH — Страница 63
2.
Приложения
2.
Приложения
2.1 Сборка ячеек статической распределительной коробки мощностью 2000
кВА
2.2
Устройство промежуточного давления
IP 32
Для получения более точной информации по этому устройству см . руководство "IP 32" № 3460028300

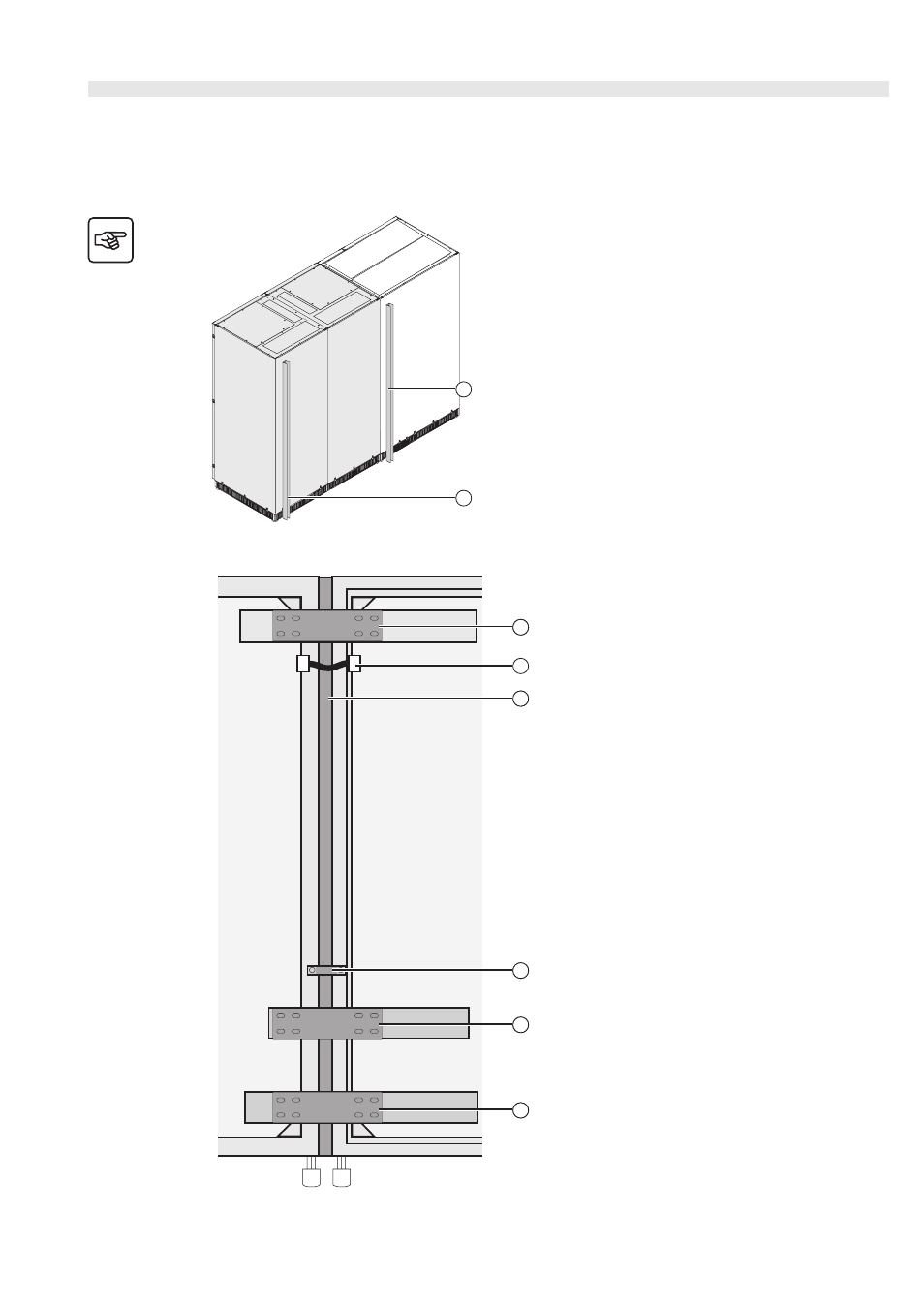

1 - Поставьте ячейки на их постоянное
место
2 - Отрегулируйте передние ножки
для обеспечения вертикального
положения ячеек и выравнивания
створа дверей
3 - Демонтируйте две стойки между
ячейками (1) , расположенные за
стойкой справа .
Установите накладки между двумя
ячейками ( всего в комплект поставки
входит четырнадцать накладок ):
4 - Выровняйте накладки по
горизонтали
5 - Установите две накладки на
каждую из фаз L1, L2, L3 (2) ( всего
шесть накладок ) верхней части между
двумя ячейками
6 - Установите накладки нейтрали (3)
между двумя ячейками
7 - Установите две накладки на
каждую из фаз L1, L2, L3 (4) ( всего
шесть накладрок ) в нижней части
между двумя ячейками
8 - Подсоедините передние стойки
двух ячеек к двум сплетенным
проводам массы (5)
9 - Подсоедините кабели с тонкими
жилами между соединителями (6)
двух ячеек
10 - Установите междуячеечные
стойки (1) между двумя ячейками .
1
1
измерительного прибора
Правая ячейка
Вид сзади
12
11
15
13
14
6
X 2
X 3
X 1
ительного прибора
Левая ячейка Правая ячейка
Вид спереди
