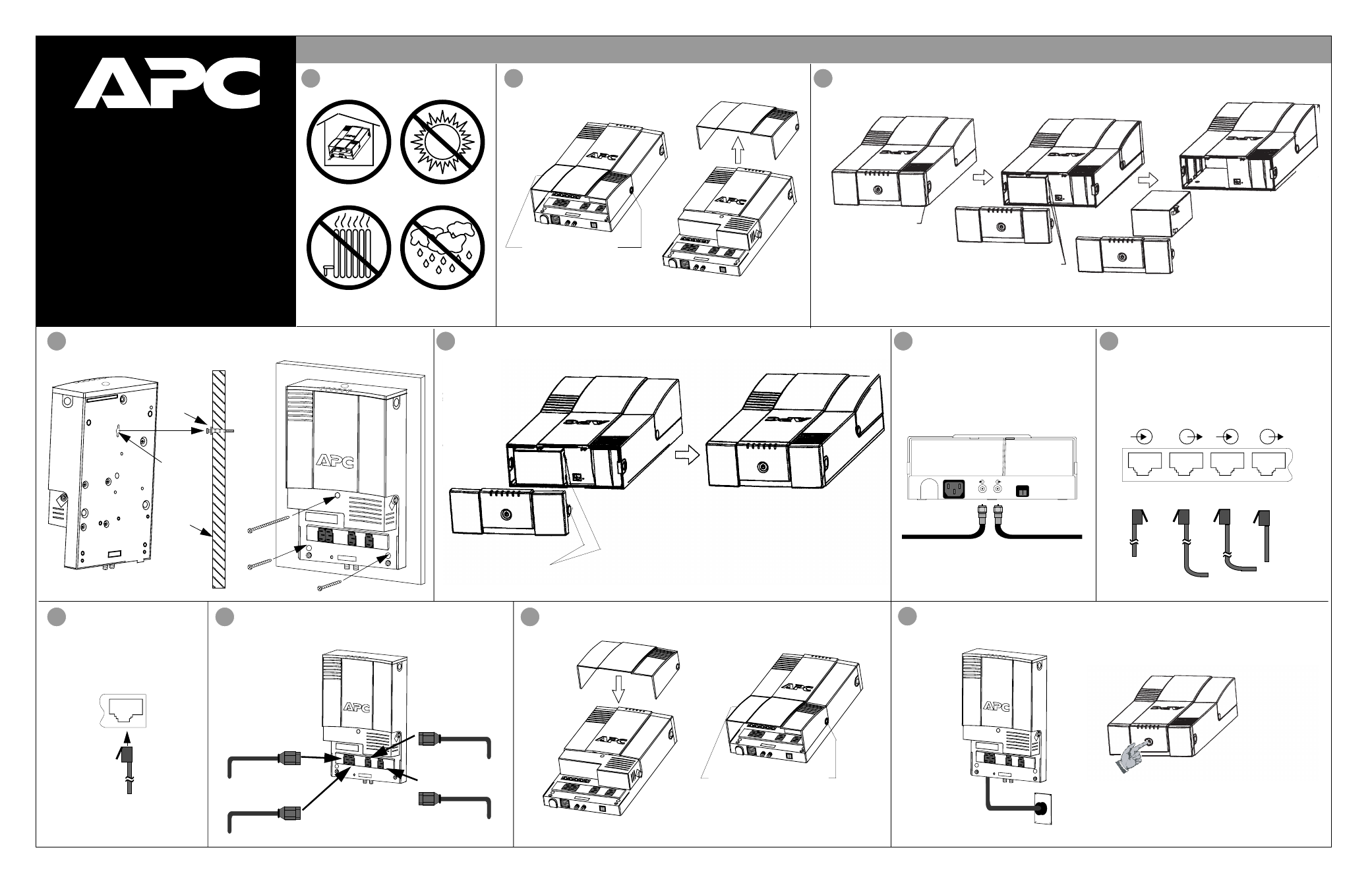

APC HS500 - Инструкция

w w w .apc.com
®
990-9236 3/04
3
0 - 40 ºC
1 2
Внимание: Чтобы избежать повреждения ленточного кабеля (на рисунке не
показан), соединяющего крышку с блоком UPS, после удаления аккумулятора
её сразу же следует установить на место. Не отсоединяйте кабель от крышки
либо блока UPS.
Нажмите на фиксаторы,
расположенные с каждой
стороны крышки
аккумуляторного отсека, и
удалите её.
Отсоедините провода от
клемм аккумулятора.
Выньте аккумулятор.
Нажмите на фиксаторы,
расположенные с каждой
стороны крышки; затем
удалите её, повернув вверх.
Размещение Снимите крышку отсека разъемов Выньте аккумуляторную батарею
(при настенном креплении устройства;
в противном случае – переходите к пункту 5)
Выходной разъем
телефонной линии
4
Настенный
анкер
Крепежное
отверстие
Стена
5
Установите на место крышку
аккумуляторного отсека.
Подсоедините и
установите на место
аккумулятор.
Нажмите на фиксаторы,
расположенные с каждой
стороны крышки
аккумуляторного отсека, и
удалите её
6
Circuit Breaker
Push to Reset
Cable Out
Input:
230V~, 2.2A, 50-60Hz
Cable In
Входной кабель
провайдера услуг
(телефон, Интернет и/или
CATV либо DSS)
К модему,
видеомагнитофону,
устройству DSS либо
приставке для приема
сигналов кабельного
телевидения
7
Разъем локальной сети (LAN)
Сетевое оборудование Модем/телефон/факсимильный
аппарат
Разъемы типа RJ-45 (возможно
подсоединение разъемов RJ-11)
Разъемы типа RJ-45
Входной разъем
телефонной линии
(стандартной или
DSL)
От сетевого устройства (либо
компьютера, использующего
переходной кабель)
От модема
8 10
К концентратору
либо
маршрутизатору
11
Концентратор либо
маршрутизатор
Модем
Сетевое устройство
Сетевое устройство
Выход 1
Выход 2
Выход 3
Выход 3
9
Совместите отверстия на
крышке отсека разъемов с
фиксаторами, расположенными
с
каждой стороны; затем
установите крышку на место.
7 AMP
Используемый для данного соединения сетевой шнур
приобретается пользователем.
Настенное крепление устройства Back-UPS
(необязательно)
Подсоединение/установка аккумулятора и его крышки Подсоедините кабель
модема либо устройств DSS
или CATV к разъему,
обеспечивающему защиту
от скачков напряжения
(необязательно)
Подсоедините вилку
телефонной либо DSL-линии к
разъему, обеспечивающему
защиту от скачков напряжения
(необязательно)
Подсоедините
сетевое
оборудование Подсоедините сетевые шнуры
оборудования Установите на место крышку отсека разъемов Подключите устройство к сети и включите питание
блока UPS
ПРИМЕЧАНИЕ: Компания АРС рекомендует перед
включением в систему блока UPS полностью
установить, настроить и протестировать всё
остальное
оборудование (компьютер, модем,
маршрутизатор, концентратор и прочие сетевые
устройства).
УСТАНОВКА
Устройство
Back-UPS HS 500
Руководство пользователя
