34020846RU/AH — Страница 39
1.
Установка
2000 кВа ( облегченная коробка )
Снятие защитных крышек
Эта операция должна осуществляться только обученным персоналом .
Дверь должна открываться с помощью ключа Ronis 405.
Подсоединение к сети байпаса переменного тока ячейки должна осуществляться исключительно сверху с
помощью шинопровода . Свяжитесь с нами .

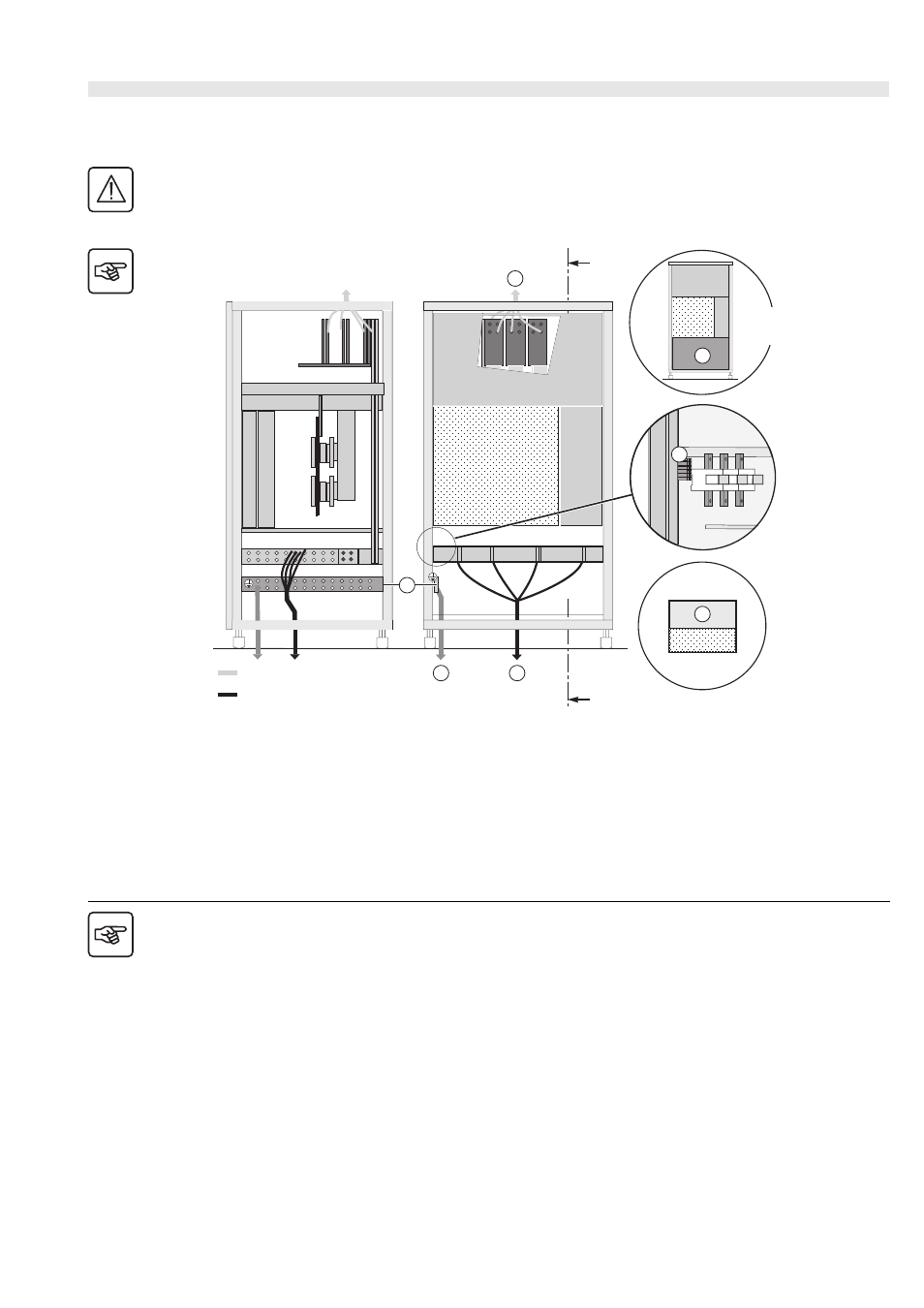

Условные обозначения .
(1) Защитные крышки лицевой стороны
(2) Верхние защитные крышки
(3) Шина заземления
(4) Переходник датчиков тока ИБП
(5) К заземлению
(6) К сети байпаса переменного тока ( подсоединение сверху )
(7) К нагрузке ( подсоединение снизу )
1 - Снять защитные крышки (1) и (2).
A
A
6
3
7 5
1
2
4
Подсоединение сверху
Подсоединение снизу
Вид справа
Вид спереди
Вид спереди
Вид сверху
