Подсоединение кабелей цепи управления >
34020846RU/AH — Страница 53
1.
Установка
Подсоединение выключателей потребителей
Правильная работа установки не гарантируется в случае , если не выдерживаются следующие параметры :
Внешние выключатели потребителей Q4S, Q3BP ( внешний ) и Q5N ( внешний ) должны быть соединены кабелями
для обеспечения одинакового уровня работы с выключателями ячейки статической распределительной коробки .
Вспомогательный контакт выключателя потребителя должен нормально открываться , когда открыт выключатель .
Сечение проводов :
от 0,5 до 1,5 мм / от AWG20 до
AWG16

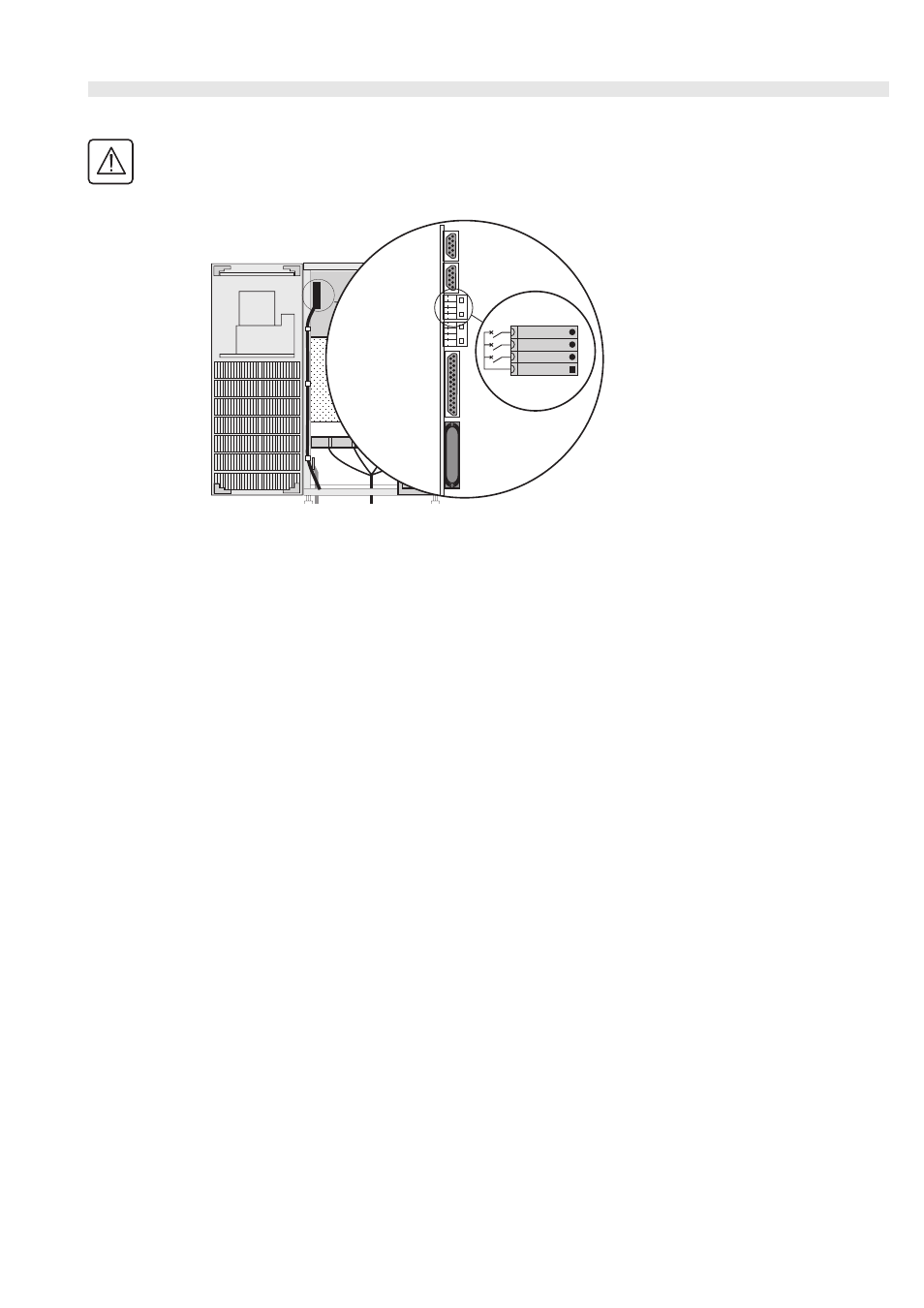

1 - Свяжите соединители XM4 с
внешними выключателями Q5N,
Q4S, Q3BP.
XM7
XM4
Q3BP ext
Q5N ext
1
4
Q4S ext
COM
Ячейка облегченной
распределительной
коробки
